Poznámky redaktora
Více informací str.H
B
A 100
R
1
0
0
Æ7 17
2 tloušťka plechu (mm) hmotnost kg/ks standard zinkování Sendzimir
G počet šroubů pro spojení objednávku žárové zinkování ponorem
K R
11
1
> Upevnění spoje provádí šroubem NSM 6X10 (str. 36).
> Uvedené položky možné objednat lakovaném
provedení. 7-2. 7-2.
víko oblouku 90°
H
B
A
číslo položky EAN číslo položky EAN
= 90X50_S 254 0,6 0,15 8595057630277 90X50_F 254 0,8 0,26 8595057659384
= 90X75_S 279 0,6 0,21 8595057629622 90X75_F 279 0,8 0,36 8595057659391
= 90X100_S 100 304 0,6 0,28 8595057629813 90X100_F 100 304 0,8 0,47 8595057650855
= 90X150_S 150 354 0,6 0,43 8595057630246 90X150_F 150 354 0,8 0,72 8595057659407
= 90X200_S 200 404 0,8 0,87 8595057629820 90X200_F 200 404 0,8 1,01 8595057650862
= 90X300_S 300 504 1,0 1,83 8595057629561 90X300_F 300 504 1,0 2,12 8595057659421
= 90X400_S 400 604 1,0 2,40 8595057630260 90X400_F 400 604 1,0 2,79 8595057659438
= 90X500_S 500 704 1,0 3,32 8595057633193 90X500_F 500 704 1,0 3,85 8595057659445
= 90X600_S 600 804 1,0 4,36 8595057637009 90X600_F 600 804 1,0 5,06 8595057659452
. Více informací str.
> šířky 400 vnější pravý úhel bočních stran
nahrazen zkosením.

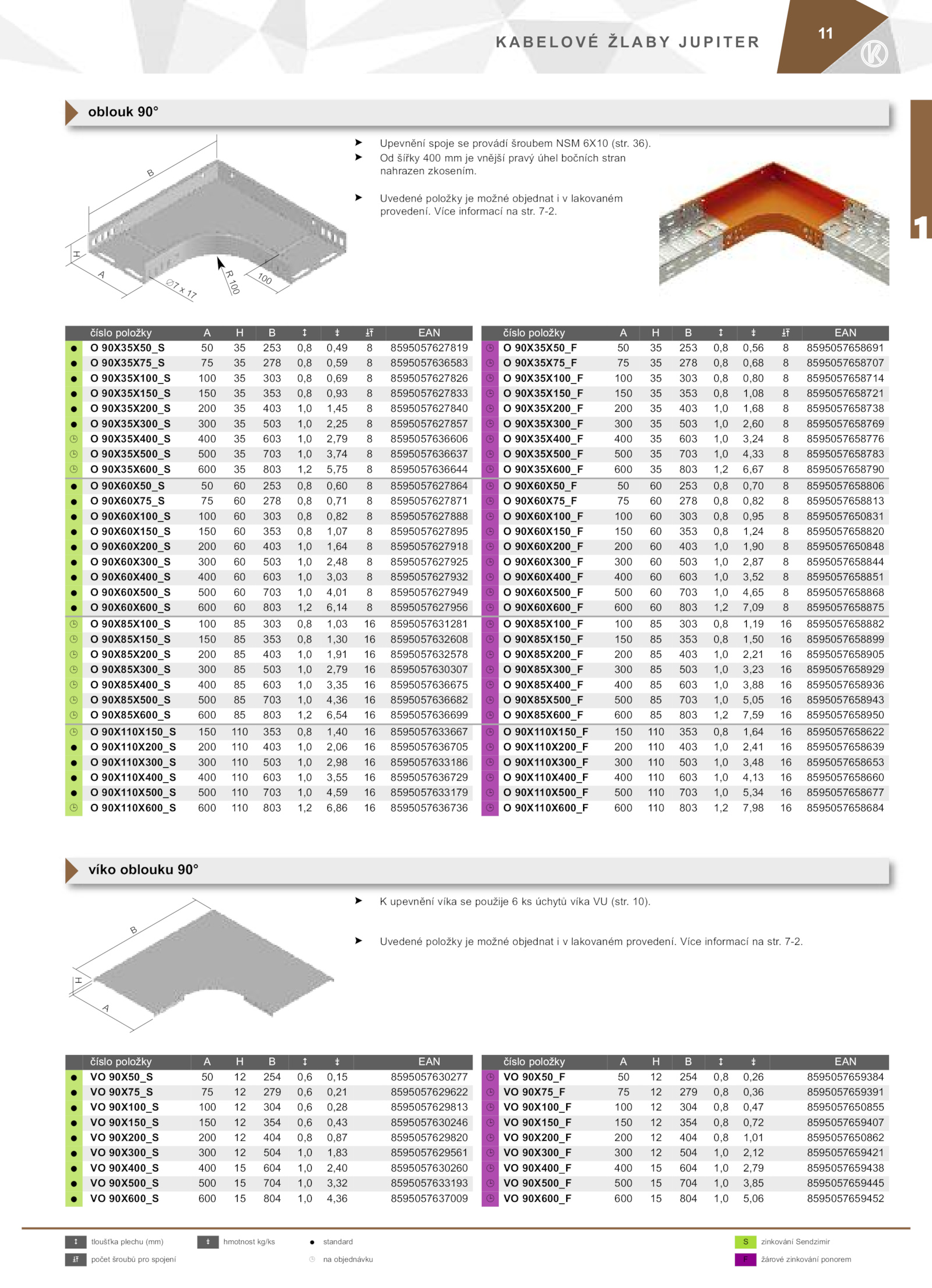

oblouk 90°
číslo položky EAN číslo položky EAN
= 90X35X50_S 253 0,8 0,49 8595057627819 90X35X50_F 253 0,8 0,56 8595057658691
= 90X35X75_S 278 0,8 0,59 8595057636583 90X35X75_F 278 0,8 0,68 8595057658707
= 90X35X100_S 100 303 0,8 0,69 8595057627826 90X35X100_F 100 303 0,8 0,80 8595057658714
= 90X35X150_S 150 353 0,8 0,93 8595057627833 90X35X150_F 150 353 0,8 1,08 8595057658721
= 90X35X200_S 200 403 1,0 1,45 8595057627840 90X35X200_F 200 403 1,0 1,68 8595057658738
= 90X35X300_S 300 503 1,0 2,25 8595057627857 90X35X300_F 300 503 1,0 2,60 8595057658769
¹ 90X35X400_S 400 603 1,0 2,79 8595057636606 90X35X400_F 400 603 1,0 3,24 8595057658776
¹ 90X35X500_S 500 703 1,0 3,74 8595057636637 90X35X500_F 500 703 1,0 4,33 8595057658783
¹ 90X35X600_S 600 803 1,2 5,75 8595057636644 90X35X600_F 600 803 1,2 6,67 8595057658790
= 90X60X50_S 253 0,8 0,60 8595057627864 90X60X50_F 253 0,8 0,70 8595057658806
= 90X60X75_S 278 0,8 0,71 8595057627871 90X60X75_F 278 0,8 0,82 8595057658813
= 90X60X100_S 100 303 0,8 0,82 8595057627888 90X60X100_F 100 303 0,8 0,95 8595057650831
= 90X60X150_S 150 353 0,8 1,07 8595057627895 90X60X150_F 150 353 0,8 1,24 8595057658820
= 90X60X200_S 200 403 1,0 1,64 8595057627918 90X60X200_F 200 403 1,0 1,90 8595057650848
= 90X60X300_S 300 503 1,0 2,48 8595057627925 90X60X300_F 300 503 1,0 2,87 8595057658844
= 90X60X400_S 400 603 1,0 3,03 8595057627932 90X60X400_F 400 603 1,0 3,52 8595057658851
= 90X60X500_S 500 703 1,0 4,01 8595057627949 90X60X500_F 500 703 1,0 4,65 8595057658868
= 90X60X600_S 600 803 1,2 6,14 8595057627956 90X60X600_F 600 803 1,2 7,09 8595057658875
¹ 90X85X100_S 100 303 0,8 1,03 8595057631281 90X85X100_F 100 303 0,8 1,19 8595057658882
¹ 90X85X150_S 150 353 0,8 1,30 8595057632608 90X85X150_F 150 353 0,8 1,50 8595057658899
¹ 90X85X200_S 200 403 1,0 1,91 8595057632578 90X85X200_F 200 403 1,0 2,21 8595057658905
¹ 90X85X300_S 300 503 1,0 2,79 8595057630307 90X85X300_F 300 503 1,0 3,23 8595057658929
¹ 90X85X400_S 400 603 1,0 3,35 8595057636675 90X85X400_F 400 603 1,0 3,88 8595057658936
¹ 90X85X500_S 500 703 1,0 4,36 8595057636682 90X85X500_F 500 703 1,0 5,05 8595057658943
¹ 90X85X600_S 600 803 1,2 6,54 8595057636699 90X85X600_F 600 803 1,2 7,59 8595057658950
¹ 90X110X150_S 150 110 353 0,8 1,40 8595057633667 90X110X150_F 150 110 353 0,8 1,64 8595057658622
= 90X110X200_S 200 110 403 1,0 2,06 8595057636705 90X110X200_F 200 110 403 1,0 2,41 8595057658639
= 90X110X300_S 300 110 503 1,0 2,98 8595057633186 90X110X300_F 300 110 503 1,0 3,48 8595057658653
= 90X110X400_S 400 110 603 1,0 3,55 8595057636729 90X110X400_F 400 110 603 1,0 4,13 8595057658660
= 90X110X500_S 500 110 703 1,0 4,59 8595057633179 90X110X500_F 500 110 703 1,0 5,34 8595057658677
¹ 90X110X600_S 600 110 803 1,2 6,86 8595057636736 90X110X600_F 600 110 803 1,2 7,98 8595057658684
> upevnění víka použije úchytů víka (str.
> Uvedené položky možné objednat lakovaném provedení. 10)
