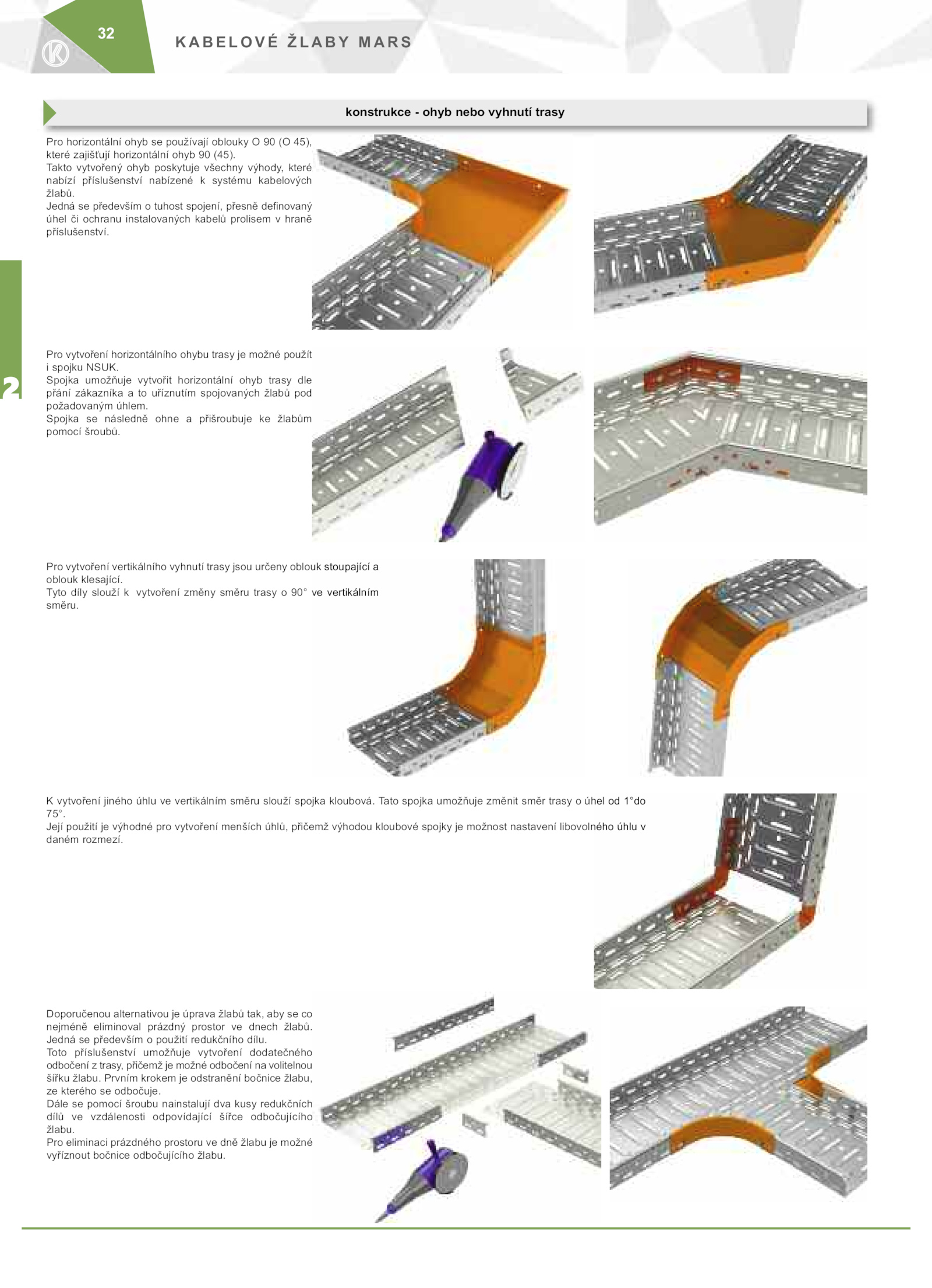

Pro eliminaci prázdného prostoru dně žlabu možné vyříznout bočnice odbočujícího žlabu. Spojka umožňuje vytvořit horizontální ohyb trasy dle přání zákazníka uříznutím spojovaných žlabů pod požadovaným úhlem. Tato spojka umožňuje změnit směr trasy úhel 1°do 75°. Toto příslušenství umožňuje vytvoření dodatečného odbočení trasy, přičemž možné odbočení volitelnou šířku žlabu. Jedná především použití redukčního dílu. Prvním krokem odstranění bočnice žlabu, ze kterého odbočuje. Doporučenou alternativou úprava žlabů tak, aby co nejméně eliminoval prázdný prostor dnech žlabů. konstrukce ohyb nebo vyhnutí trasy K vytvoření jiného úhlu vertikálním směru slouží spojka kloubová. Tyto díly slouží vytvoření změny směru trasy 90° vertikálním směru. Její použití výhodné pro vytvoření menších úhlů, přičemž výhodou kloubové spojky možnost nastavení libovolného úhlu v daném rozmezí. Jedná především tuhost spojení, přesně definovaný úhel ochranu instalovaných kabelů prolisem hraně příslušenství. Pro vytvoření horizontálního ohybu trasy možné použít i spojku NSUK. Dále pomocí šroubu nainstalují dva kusy redukčních dílů vzdálenosti odpovídající šířce odbočujícího žlabu. Pro vytvoření vertikálního vyhnutí trasy jsou určeny oblouk stoupající a oblouk klesající.S 32 2 Pro horizontální ohyb používají oblouky 45), které zajišťují horizontální ohyb (45). Spojka následně ohne přišroubuje žlabům pomocí šroubů. . Takto vytvořený ohyb poskytuje všechny výhody, které nabízí příslušenství nabízené systému kabelových žlabů
