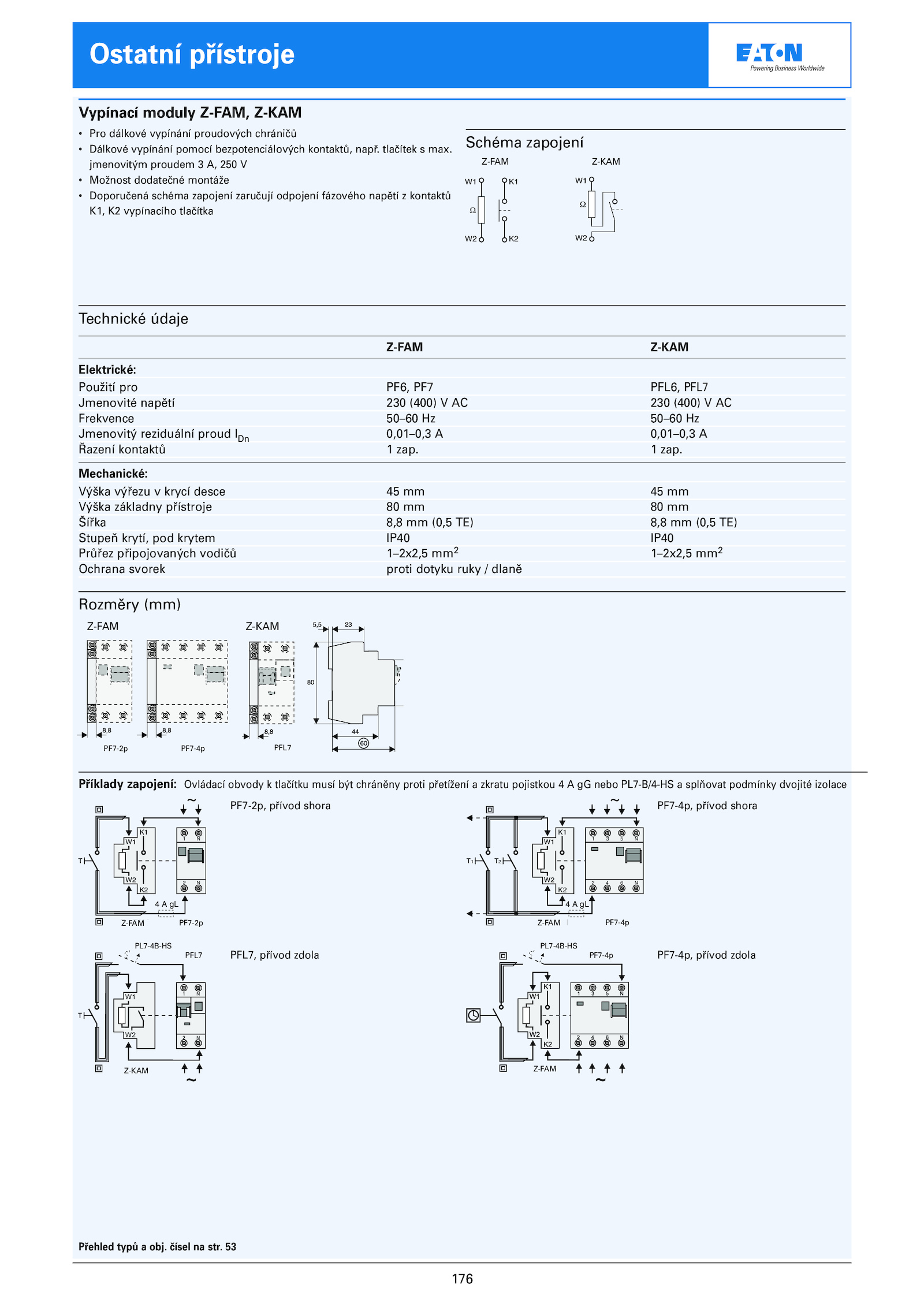

tlačítek max. 53 W1 W W2 Z-FAM Z-KAM Ostatní přístroje .176 Vypínací moduly Z-FAM, Z-KAM • Pro dálkové vypínání proudových chráničů • Dálkové vypínání pomocí bezpotenciálových kontaktů, např. zap. jmenovitým proudem 250 V • Možnost dodatečné montáže • Doporučená schéma zapojení zaručují odpojení fázového napětí kontaktů K1, vypínacího tlačítka Technické údaje Z-FAM Z-KAM Elektrické: Použití pro PF6, PF7 PFL6, PFL7 Jmenovité napětí 230 (400) 230 (400) AC Frekvence 50–60 50–60 Hz Jmenovitý reziduální proud IDn 0,01–0,3 0,01–0,3 A Řazení kontaktů zap. Mechanické: Výška výřezu krycí desce mm Výška základny přístroje mm Šířka 8,8 (0,5 TE) 8,8 (0,5 TE) Stupeň krytí, pod krytem IP40 IP40 Průřez připojovaných vodičů 1–2x2,5 mm2 1–2x2,5 mm2 Ochrana svorek proti dotyku ruky dlaně Schéma zapojení Rozměry (mm) W1 K1 Ω W2 K2 PF7-2p PF7-4p PFL7 Z-FAM Z-KAM Příklady zapojení: Ovládací obvody tlačítku musí být chráněny proti přetížení zkratu pojistkou nebo PL7-B/4-HS splňovat podmínky dvojité izolace ~ F7-2p Z7-FAM 4 gL K1 T W1 W2 K2 2 1 N N PF7-2p, přívod shora ~ F7-4p 4 gL Z7-FAM K1 T2 T1 W1 W2 K2 2 1 4 N 3 N PF7-4p, přívod shora ~ FL7 L7-4. čísel str./B-HS Z7-KAM T W1 W2 2 1 N N PFL7, přívod zdola PF7-4p, přívod zdola Z-FAM PF7-4p Z-FAM PF7-4p PL7-4B-HS Z-FAM PF7-2p Z-KAM PFL7 PL7-4B-HS Přehled typů obj
