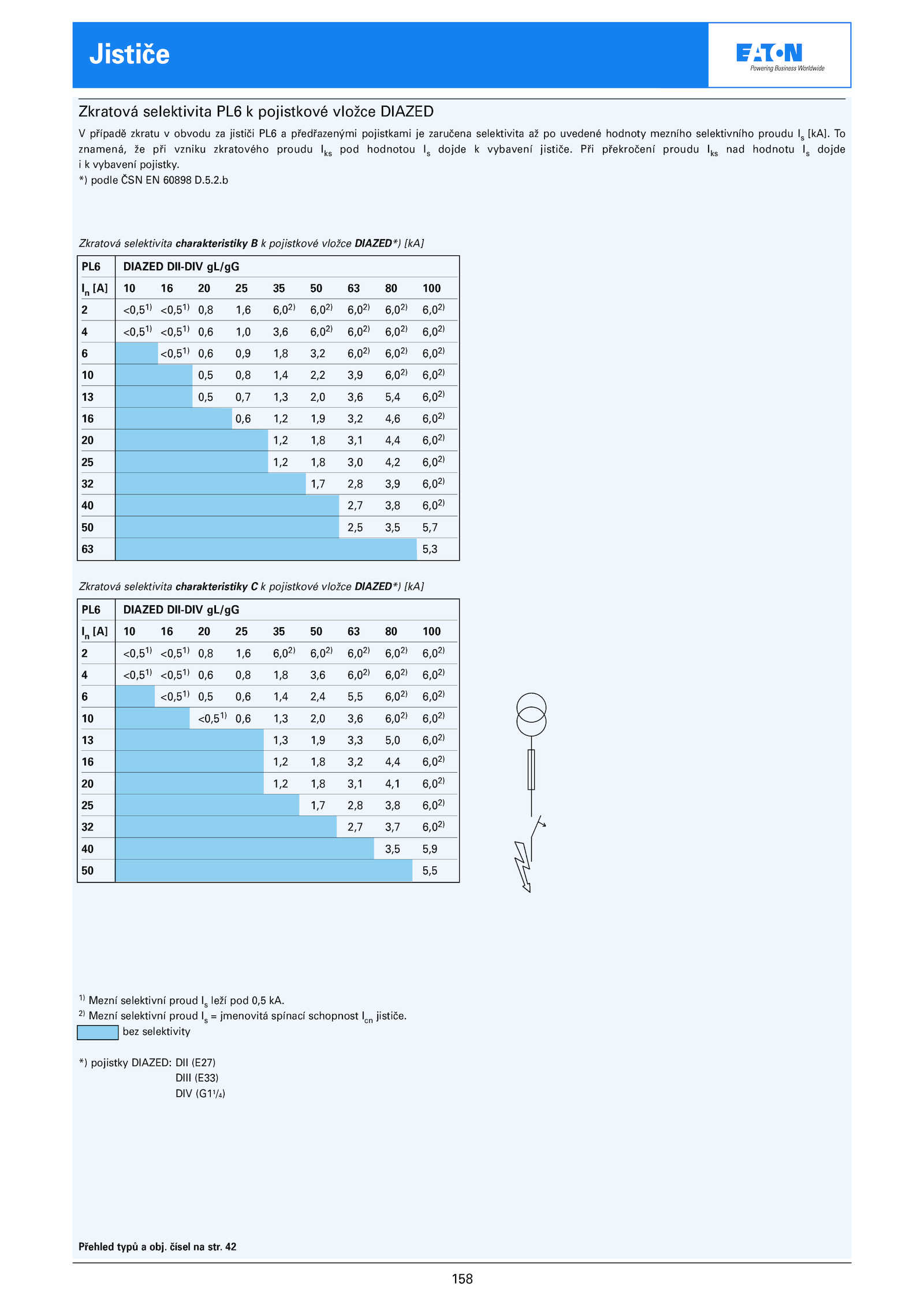

Zkratová selektivita PL6 pojistkové vložce DIAZED
V případě zkratu obvodu jističi PL6 předřazenými pojistkami zaručena selektivita uvedené hodnoty mezního selektivního proudu [kA].
*) podle ČSN 60898 D. Při překročení proudu Iks nad hodnotu dojde
i vybavení pojistky. To
znamená, při vzniku zkratového proudu Iks pod hodnotou dojde vybavení jističe. 42
PL6 DIAZED DII-DIV gL/gG
In [A] 100
2 <0,51) <0,51) 0,8 1,6 6,02) 6,02) 6,02) 6,02) 6,02)
4 <0,51) <0,51) 0,6 0,8 1,8 3,6 6,02) 6,02) 6,02)
6 <0,51) 0,5 0,6 1,4 2,4 5,5 6,02) 6,02)
10 <0,51) 0,6 1,3 2,0 3,6 6,02) 6,02)
13 1,3 1,9 3,3 5,0 6,02)
16 1,2 1,8 3,2 4,4 6,02)
20 1,2 1,8 3,1 4,1 6,02)
25 1,7 2,8 3,8 6,02)
32 2,7 3,7 6,02)
40 3,5 5,9
50 5,5
Jističe
.2.
2) Mezní selektivní proud jmenovitá spínací schopnost Icn jističe.
bez selektivity
*) pojistky DIAZED: DII (E27)
DIII (E33)
DIV (G11/4)
Přehled typů obj.b
Zkratová selektivita charakteristiky pojistkové vložce DIAZED*) [kA]
PL6 DIAZED DII-DIV gL/gG
In [A] 100
2 <0,51) <0,51) 0,8 1,6 6,02) 6,02) 6,02) 6,02) 6,02)
4 <0,51) <0,51) 0,6 1,0 3,6 6,02) 6,02) 6,02) 6,02)
6 <0,51) 0,6 0,9 1,8 3,2 6,02) 6,02) 6,02)
10 0,5 0,8 1,4 2,2 3,9 6,02) 6,02)
13 0,5 0,7 1,3 2,0 3,6 5,4 6,02)
16 0,6 1,2 1,9 3,2 4,6 6,02)
20 1,2 1,8 3,1 4,4 6,02)
25 1,2 1,8 3,0 4,2 6,02)
32 1,7 2,8 3,9 6,02)
40 2,7 3,8 6,02)
50 2,5 3,5 5,7
63 5,3
Zkratová selektivita charakteristiky pojistkové vložce DIAZED*) [kA]
1) Mezní selektivní proud leží pod 0,5 kA. čísel str.5
