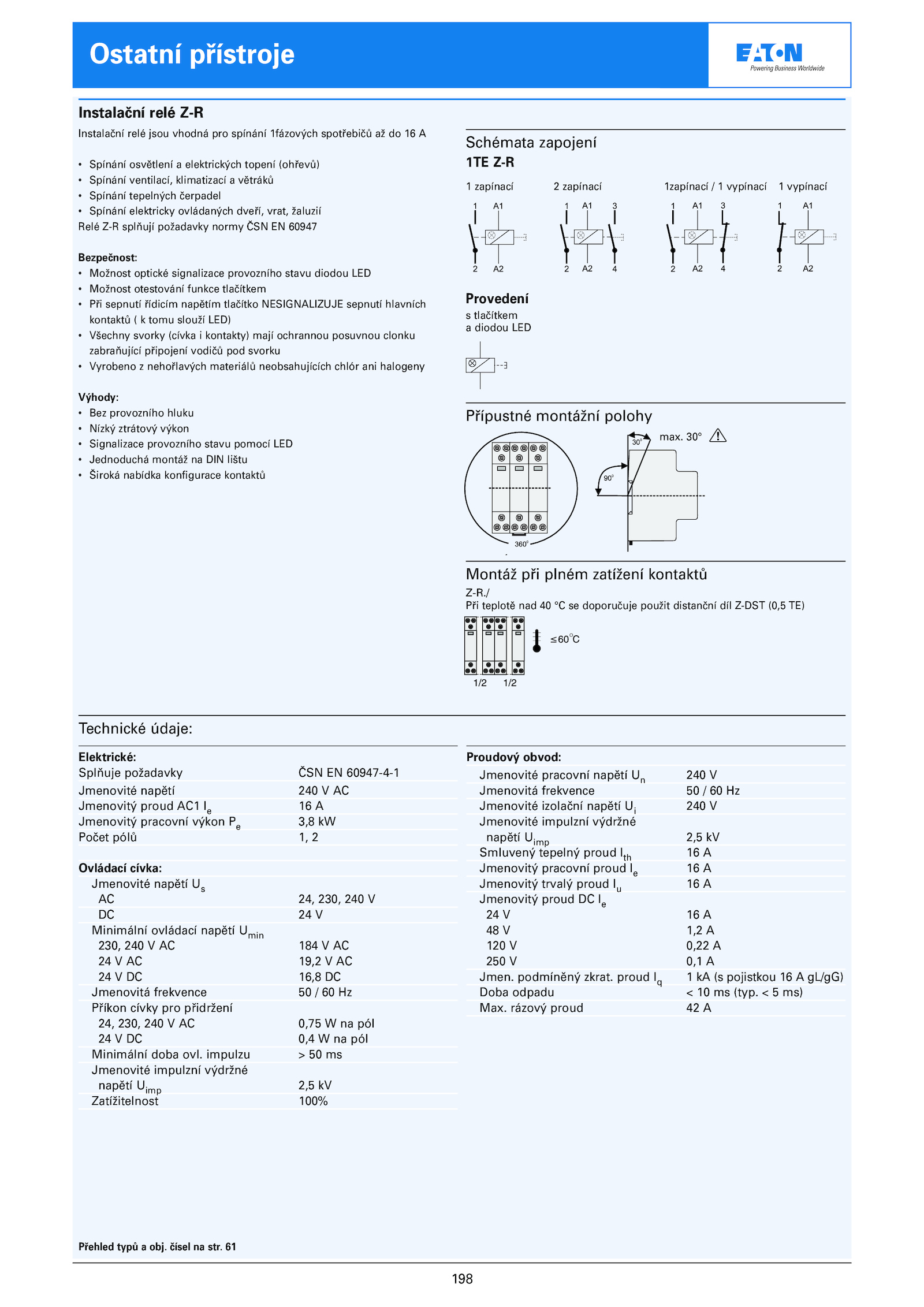

Instalační relé Z-R
Instalační relé jsou vhodná pro spínání 1fázových spotřebičů A
• Spínání osvětlení elektrických topení (ohřevů)
• Spínání ventilací, klimatizací větráků
• Spínání tepelných čerpadel
• Spínání elektricky ovládaných dveří, vrat, žaluzií
Relé Z-R splňují požadavky normy ČSN 60947
Bezpečnost:
• Možnost optické signalizace provozního stavu diodou LED
• Možnost otestování funkce tlačítkem
• Při sepnutí řídicím napětím tlačítko NESIGNALIZUJE sepnutí hlavních
kontaktů tomu slouží LED)
• Všechny svorky (cívka kontakty) mají ochrannou posuvnou clonku
zabraňující připojení vodičů pod svorku
• Vyrobeno nehořlavých materiálů neobsahujících chlór ani halogeny
Výhody:
• Bez provozního hluku
• Nízký ztrátový výkon
• Signalizace provozního stavu pomocí LED
• Jednoduchá montáž DIN lištu
• Široká nabídka konfigurace kontaktů
Schémata zapojení
1TE Z-R
1 zapínací zapínací 1zapínací vypínací vypínací
Provedení
s tlačítkem
a diodou LED
. podmíněný zkrat. impulzu ms
Jmenovité impulzní výdržné
napětí Uimp 2,5 kV
Zatížitelnost 100%
Proudový obvod:
Jmenovité pracovní napětí 240 V
Jmenovitá frekvence Hz
Jmenovité izolační napětí 240 V
Jmenovité impulzní výdržné
napětí Uimp 2,5 kV
Smluvený tepelný proud Ith A
Jmenovitý pracovní proud A
Jmenovitý trvalý proud A
Jmenovitý proud Ie
24 A
48 1,2 A
120 0,22 A
250 0,1 A
Jmen./
Při teplotě nad doporučuje použit distanční díl Z-DST (0,5 TE)
Technické údaje:
Elektrické:
Splňuje požadavky ČSN 60947-4-1
Jmenovité napětí 240 AC
Jmenovitý proud AC1 A
Jmenovitý pracovní výkon 3,8 kW
Počet pólů 2
Ovládací cívka:
Jmenovité napětí Us
AC 24, 230, 240 V
DC V
Minimální ovládací napětí Umin
230, 240 184 AC
24 19,2 AC
24 16,8 DC
Jmenovitá frekvence Hz
Příkon cívky pro přidržení
24, 230, 240 0,75 pól
24 0,4 pól
Minimální doba ovl.Přípustné montážní polohy
Montáž při plném zatížení kontaktů
Z-R. čísel str. ms)
Max
