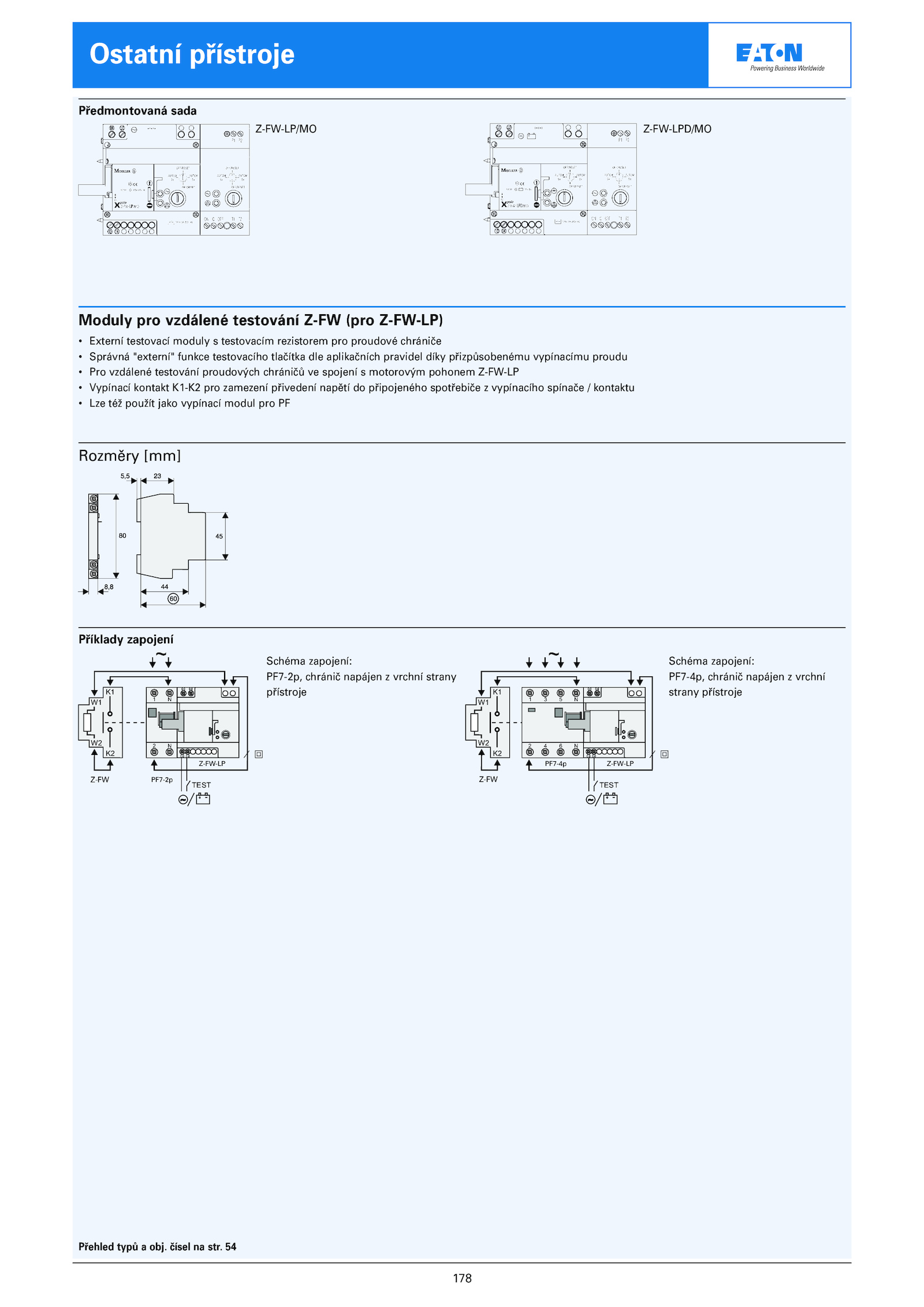

54 Z-FW-LP/MO Z-FW-LPD/MO Předmontovaná sada Ostatní přístroje . čísel str.178 Moduly pro vzdálené testování Z-FW (pro Z-FW-LP) • Externí testovací moduly testovacím rezistorem pro proudové chrániče • Správná "externí" funkce testovacího tlačítka dle aplikačních pravidel díky přizpůsobenému vypínacímu proudu • Pro vzdálené testování proudových chráničů spojení motorovým pohonem Z-FW-LP • Vypínací kontakt K1-K2 pro zamezení přivedení napětí připojeného spotřebiče vypínacího spínače kontaktu • Lze též použít jako vypínací modul pro PF Rozměry [mm] Příklady zapojení ~ F7-2p FW7 Z7-FWM K1 W1 W2 K2 2 1 N N TEST ~ ~ 13 U1 U2 14 Schéma zapojení: PF7-2p, chránič napájen vrchní strany přístroje ~ FW7 F7-4p Z7-FWM K1 W1 W2 K2 2 1 4 N 3 N TEST ~ ~ 13 U1 U2 14 Schéma zapojení: PF7-4p, chránič napájen vrchní strany přístroje Z-FW PF7-4p Z-FW-LP Z-FW PF7-2p Z-FW-LP Přehled typů obj
