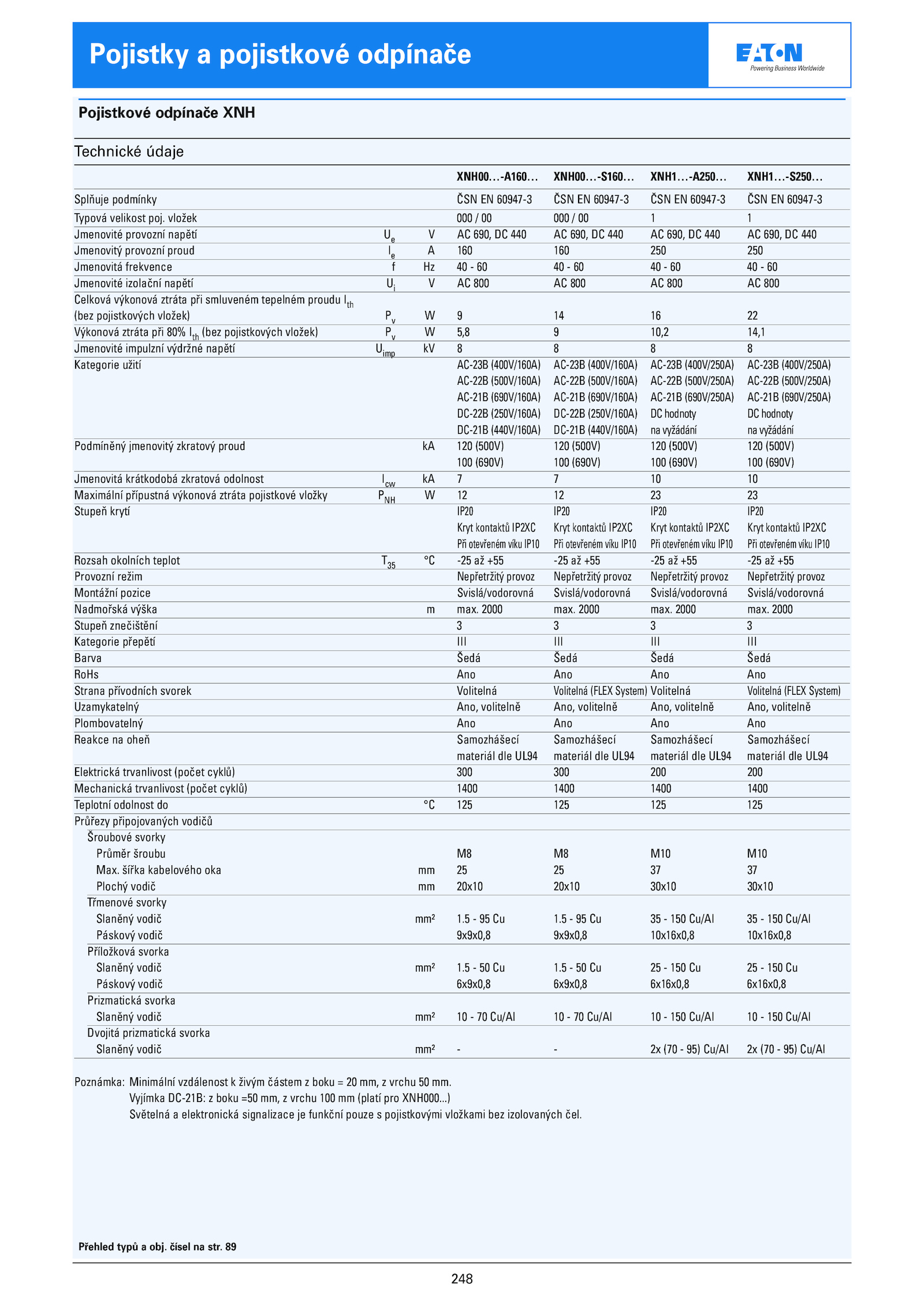

Technické údaje
XNH00…-A160… XNH00…-S160… XNH1…-A250… XNH1…-S250…
Splňuje podmínky ČSN 60947-3 ČSN 60947-3 ČSN 60947-3 ČSN 60947-3
Typová velikost poj. 2000
Stupeň znečištění 3
Kategorie přepětí III III III III
Barva Šedá Šedá Šedá Šedá
RoHs Ano Ano Ano Ano
Strana přívodních svorek Volitelná Volitelná (FLEX System) Volitelná Volitelná (FLEX System)
Uzamykatelný Ano, volitelně Ano, volitelně Ano, volitelně Ano, volitelně
Plombovatelný Ano Ano Ano Ano
Reakce oheň Samozhášecí Samozhášecí Samozhášecí Samozhášecí
materiál dle UL94 materiál dle UL94 materiál dle UL94 materiál dle UL94
Elektrická trvanlivost (počet cyklů) 300 300 200 200
Mechanická trvanlivost (počet cyklů) 1400 1400 1400 1400
Teplotní odolnost 125 125 125 125
Průřezy připojovaných vodičů
Šroubové svorky
Průměr šroubu M10 M10
Max.5 150 Cu/Al 150 Cu/Al
Páskový vodič 9x9x0,8 9x9x0,8 10x16x0,8 10x16x0,8
Příložková svorka
Slaněný vodič mm² 1. vložek 000 000 1
Jmenovité provozní napětí 690, 440 690, 440 690, 440 690, 440
Jmenovitý provozní proud 160 160 250 250
Jmenovitá frekvence 60
Jmenovité izolační napětí 800 800 800 800
Celková výkonová ztráta při smluveném tepelném proudu Ith
(bez pojistkových vložek) 22
Výkonová ztráta při 80% Ith (bez pojistkových vložek) 5,8 10,2 14,1
Jmenovité impulzní výdržné napětí Uimp 8
Kategorie užití AC-23B (400V/160A) AC-23B (400V/160A) AC-23B (400V/250A) AC-23B (400V/250A)
AC-22B (500V/160A) AC-22B (500V/160A) AC-22B (500V/250A) AC-22B (500V/250A)
AC-21B (690V/160A) AC-21B (690V/160A) AC-21B (690V/250A) AC-21B (690V/250A)
DC-22B (250V/160A) DC-22B (250V/160A) DChodnoty DChodnoty
DC-21B (440V/160A) DC-21B (440V/160A) navyžádání navyžádání
Podmíněný jmenovitý zkratový proud 120 (500V) 120 (500V) 120 (500V) 120 (500V)
100 (690V) 100 (690V) 100 (690V) 100 (690V)
Jmenovitá krátkodobá zkratová odolnost Icw 10
Maximální přípustná výkonová ztráta pojistkové vložky PNH 23
Stupeň krytí IP20 IP20 IP20 IP20
Kryt kontaktů IP2XC Kryt kontaktů IP2XC Kryt kontaktů IP2XC Kryt kontaktů IP2XC
Při otevřeném víku IP10 Při otevřeném víku IP10 Při otevřeném víku IP10 Při otevřeném víku IP10
Rozsah okolních teplot T35 -25 +55 -25 +55 -25 +55 -25 +55
Provozní režim Nepřetržitý provoz Nepřetržitý provoz Nepřetržitý provoz Nepřetržitý provoz
Montážní pozice Svislá/vodorovná Svislá/vodorovná Svislá/vodorovná Svislá/vodorovná
Nadmořská výška max..
Pojistkové odpínače XNH
. 2000 max.
