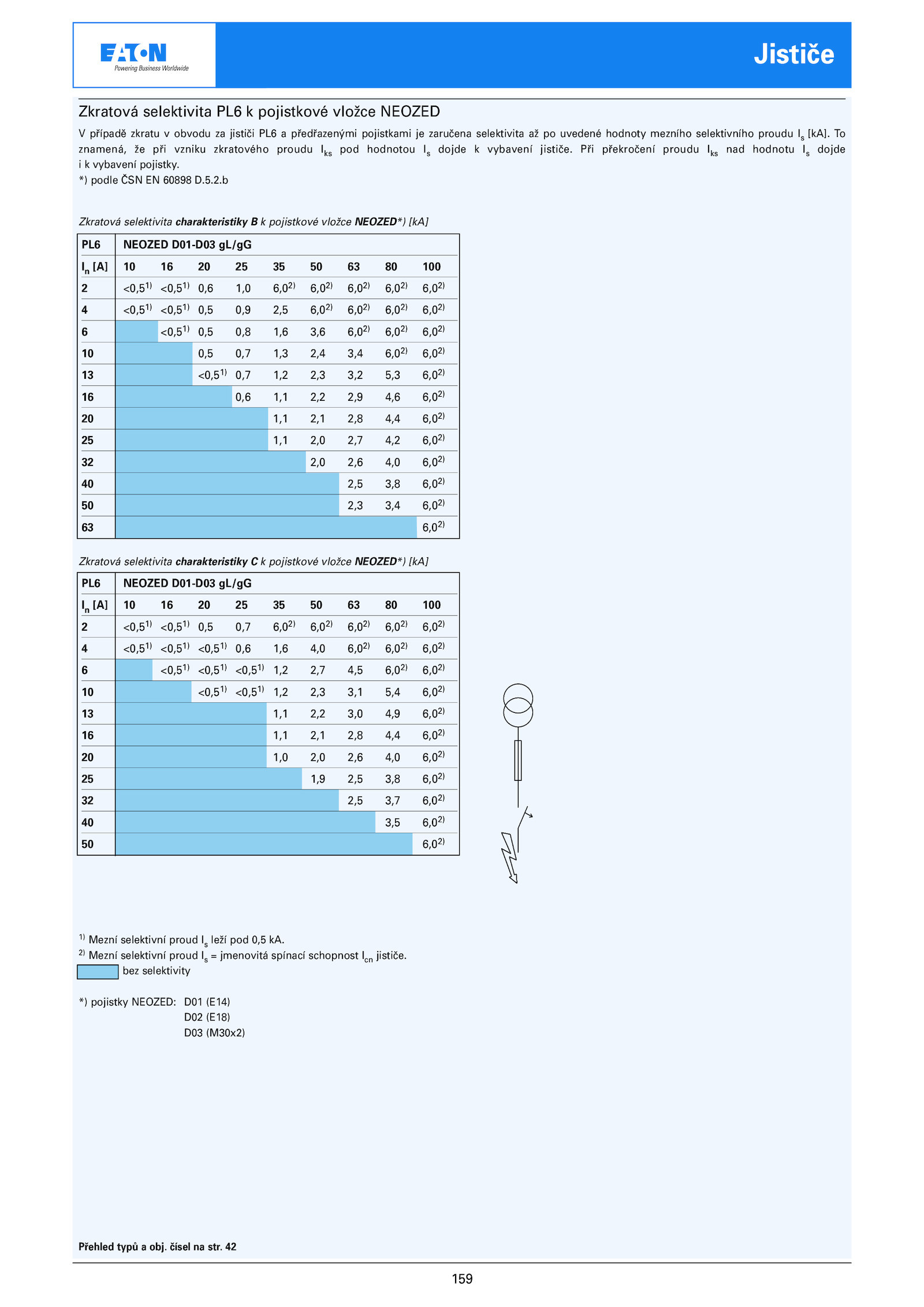

Zkratová selektivita PL6 pojistkové vložce NEOZED
Zkratová selektivita charakteristiky pojistkové vložce NEOZED*) [kA]
PL6 NEOZED D01-D03 gL/gG
In [A] 100
2 <0,51) <0,51) 0,6 1,0 6,02) 6,02) 6,02) 6,02) 6,02)
4 <0,51) <0,51) 0,5 0,9 2,5 6,02) 6,02) 6,02) 6,02)
6 <0,51) 0,5 0,8 1,6 3,6 6,02) 6,02) 6,02)
10 0,5 0,7 1,3 2,4 3,4 6,02) 6,02)
13 <0,51) 0,7 1,2 2,3 3,2 5,3 6,02)
16 0,6 1,1 2,2 2,9 4,6 6,02)
20 1,1 2,1 2,8 4,4 6,02)
25 1,1 2,0 2,7 4,2 6,02)
32 2,0 2,6 4,0 6,02)
40 2,5 3,8 6,02)
50 2,3 3,4 6,02)
63 6,02)
Zkratová selektivita charakteristiky pojistkové vložce NEOZED*) [kA]
V případě zkratu obvodu jističi PL6 předřazenými pojistkami zaručena selektivita uvedené hodnoty mezního selektivního proudu [kA]. 42
PL6 NEOZED D01-D03 gL/gG
In [A] 100
2 <0,51) <0,51) 0,5 0,7 6,02) 6,02) 6,02) 6,02) 6,02)
4 <0,51) <0,51) <0,51) 0,6 1,6 4,0 6,02) 6,02) 6,02)
6 <0,51) <0,51) <0,51) 1,2 2,7 4,5 6,02) 6,02)
10 <0,51) <0,51) 1,2 2,3 3,1 5,4 6,02)
13 1,1 2,2 3,0 4,9 6,02)
16 1,1 2,1 2,8 4,4 6,02)
20 1,0 2,0 2,6 4,0 6,02)
25 1,9 2,5 3,8 6,02)
32 2,5 3,7 6,02)
40 3,5 6,02)
50 6,02)
Jističe
.b
1) Mezní selektivní proud leží pod 0,5 kA.2.
2) Mezní selektivní proud jmenovitá spínací schopnost Icn jističe
