Poznámky redaktora
Pokud jsou přítomny
pouze dvě fáze, např. svítí pouze LED těchto fází. 53
Ostatní přístroje
. jako indikátor přítomnosti fází při manuálním přepínání zdrojů.

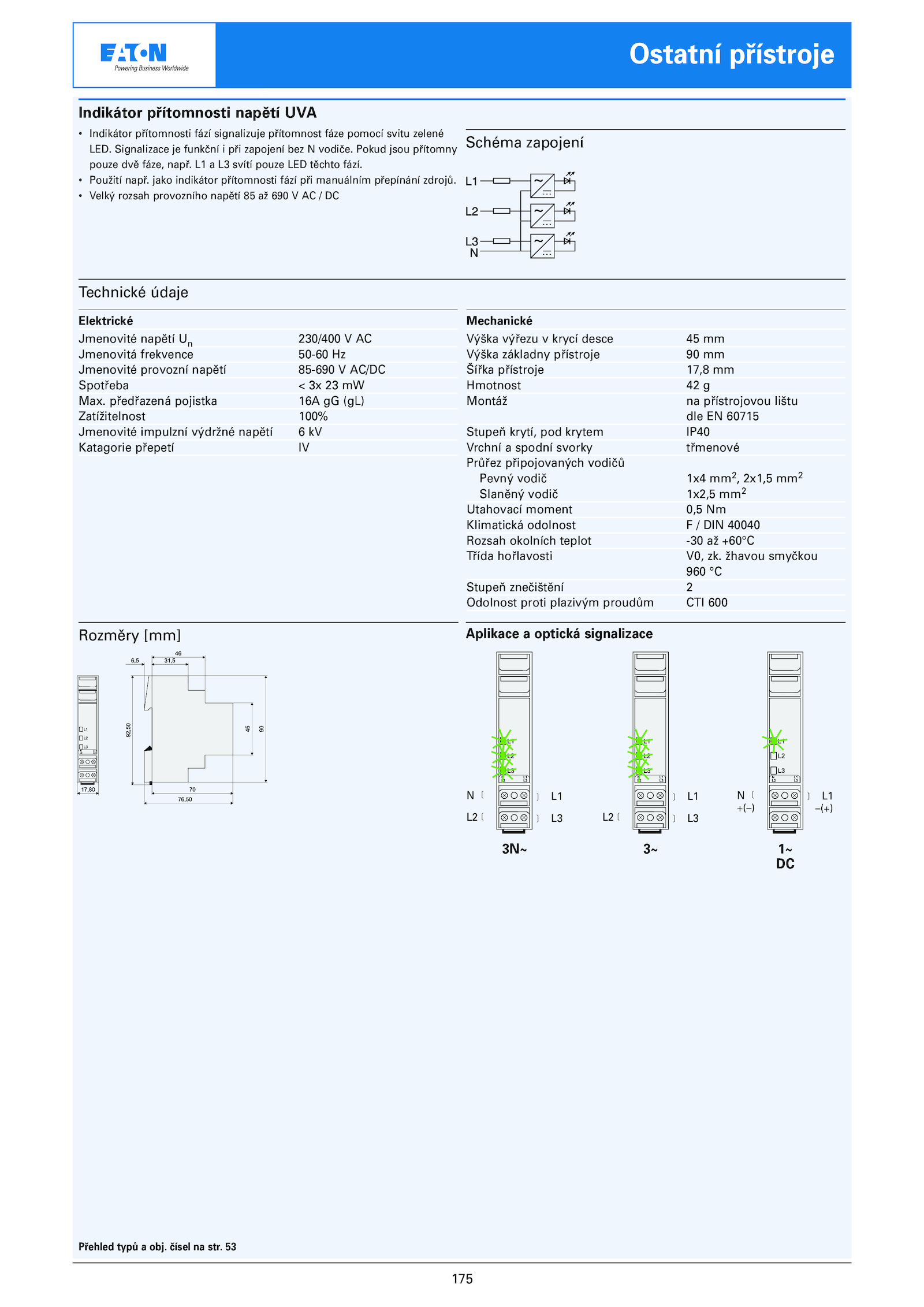

• Použití např. čísel str.Indikátor přítomnosti napětí UVA
• Indikátor přítomnosti fází signalizuje přítomnost fáze pomocí svitu zelené
LED.
• Velký rozsah provozního napětí 690 DC
Technické údaje
Elektrické
Jmenovité napětí 230/400 AC
Jmenovitá frekvence 50-60 Hz
Jmenovité provozní napětí 85-690 AC/DC
Spotřeba mW
Max. žhavou smyčkou
960 °C
Stupeň znečištění 2
Odolnost proti plazivým proudům CTI 600
Schéma zapojení
Rozměry [mm] Aplikace optická signalizace
L1
3N~
ä
N ä
L3
ä
L2 ä
L1
3~
ä
L3
ä
L2 ä
L1
1~
DC
ä
N ä
–(+)
+(–)
175
Přehled typů obj. Signalizace funkční při zapojení bez vodiče. předřazená pojistka 16A (gL)
Zatížitelnost 100%
Jmenovité impulzní výdržné napětí kV
Katagorie přepetí IV
Mechanické
Výška výřezu krycí desce mm
Výška základny přístroje mm
Šířka přístroje 17,8 mm
Hmotnost g
Montáž přístrojovou lištu
dle 60715
Stupeň krytí, pod krytem IP40
Vrchní spodní svorky třmenové
Průřez připojovaných vodičů
Pevný vodič 1x4 mm2, 2x1,5 mm2
Slaněný vodič 1x2,5 mm2
Utahovací moment 0,5 Nm
Klimatická odolnost DIN 40040
Rozsah okolních teplot -30 +60°C
Třída hořlavosti V0, zk
