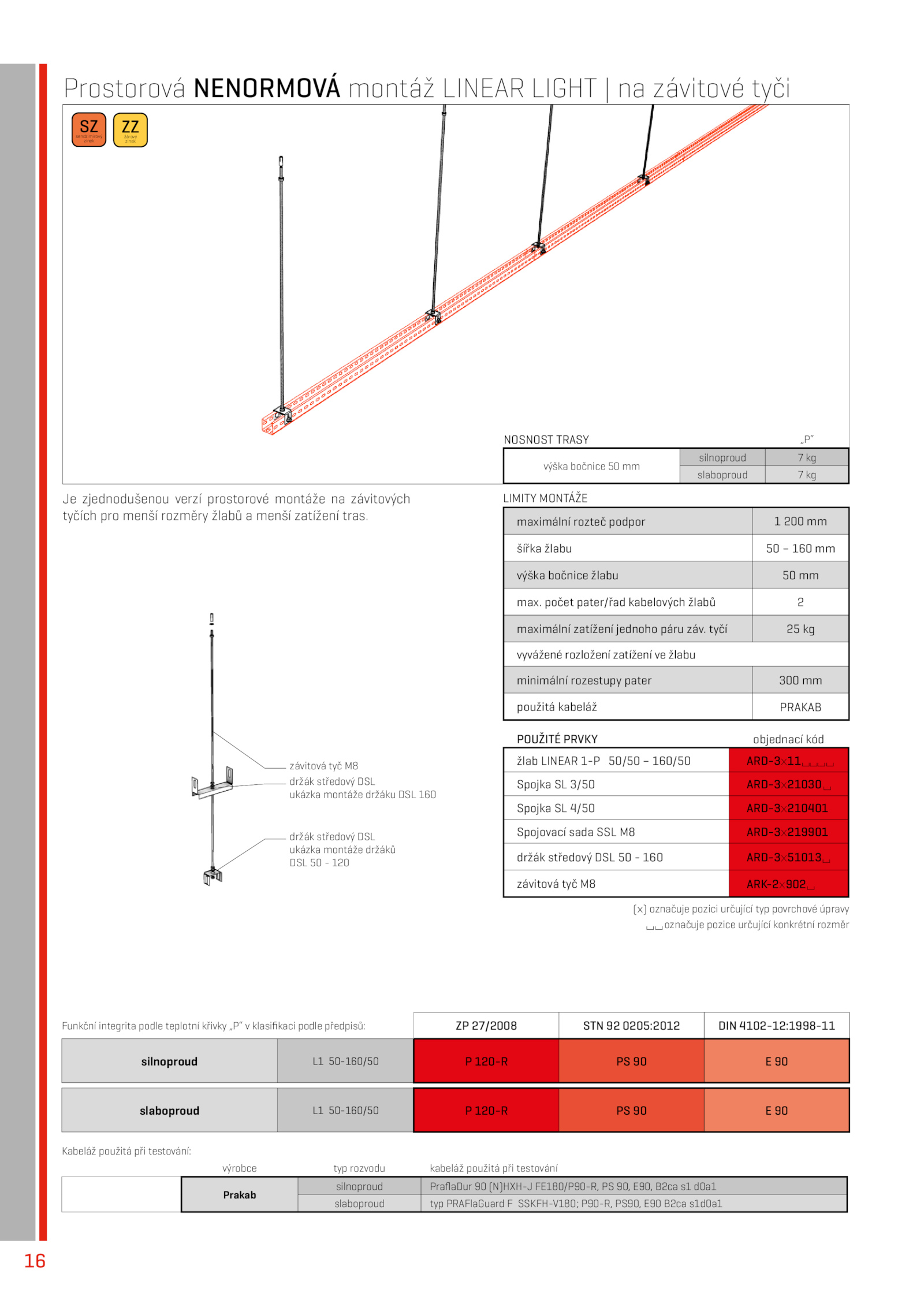

Prostorová nenormová montáž LINEAR LIGHT závitové tyči Je zjednodušenou verzí prostorové montáže závitových tyčích pro menší rozměry žlabů menší zatížení tras. Limity montáže maximální rozteč podpor 200 mm šířka žlabu 160 mm výška bočnice žlabu mm max. tyčí kg vyvážené rozložení zatížení žlabu minimální rozestupy pater 300 mm použitá kabeláž PRAKAB použité prvky objednací kód žlab LINEAR 1-P 50/50 160/50 ARD-3x11 Spojka 3/50 ARD-3x21030 Spojka 4/50 ARD-3x210401 Spojovací sada SSL ARD-3x219901 držák středový DSL 160 ARD-3x51013 závitová tyč ARK-2x902 (x) označuje pozici určující typ povrchové úpravy označuje pozice určující konkrétní rozměr nosnost trasy „P“ výška bočnice mm silnoproud kg slaboproud kg Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11 silnoproud 50-160/50 120-R 90 slaboproud 50-160/50 120-R 90 SZ sendzimirový zinek ZZ žárový zinek Kabeláž použitá při testování: výrobce typ rozvodu kabeláž použitá při testování Prakab silnoproud PraflaDur (N)HXH-J FE180/P90-R, 90, E90, B2ca d0a1 slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1 závitová tyč M8 držák středový DSL ukázka montáže držáku DSL 160 držák středový DSL ukázka montáže držáků DSL 120 16 . počet pater/řad kabelových žlabů 2 maximální zatížení jednoho páru záv
