počet pater/řad kabelových žlabů 3

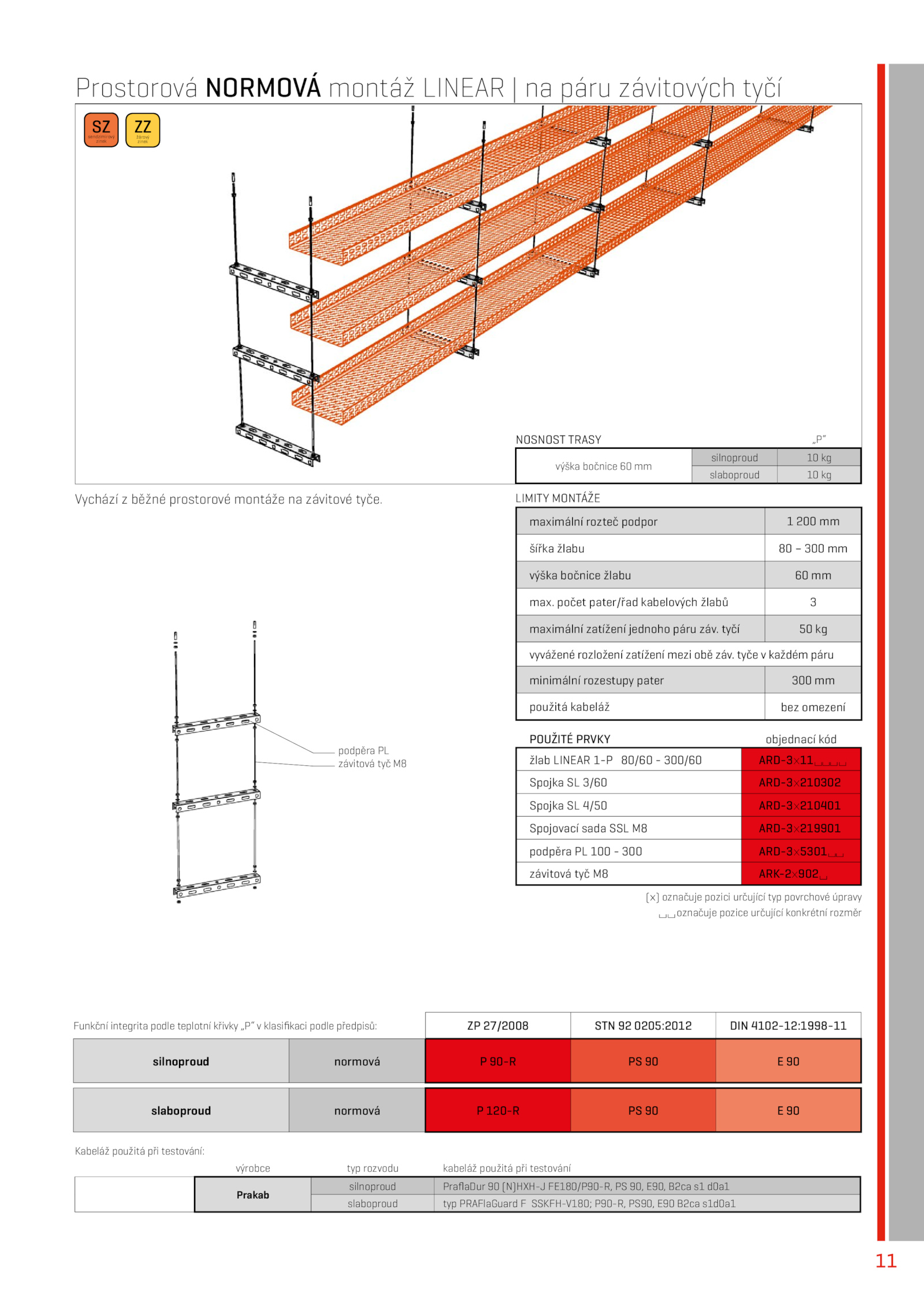

maximální zatížení jednoho páru záv.Prostorová normová montáž LINEAR páru závitových tyčí
Vychází běžné prostorové montáže závitové tyče. tyče každém páru
minimální rozestupy pater 300 mm
použitá kabeláž bez omezení
použité prvky objednací kód
žlab LINEAR 1-P 80/60 300/60 ARD-3x11
Spojka 3/60 ARD-3x210302
Spojka 4/50 ARD-3x210401
Spojovací sada SSL ARD-3x219901
podpěra 100 300 ARD-3x5301
závitová tyč ARK-2x902
(x) označuje pozici určující typ povrchové úpravy
označuje pozice určující konkrétní rozměr
nosnost trasy „P“
výška bočnice mm
silnoproud kg
slaboproud kg
Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11
silnoproud normová 90-R 90
slaboproud normová 120-R 90
SZ
sendzimirový
zinek
ZZ
žárový
zinek
Kabeláž použitá při testování:
výrobce typ rozvodu kabeláž použitá při testování
Prakab
silnoproud PraflaDur (N)HXH-J FE180/P90-R, 90, E90, B2ca d0a1
slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
podpěra PL
závitová tyč M8
11
. tyčí kg
vyvážené rozložení zatížení mezi obě záv. Limity montáže
maximální rozteč podpor 200 mm
šířka žlabu 300 mm
výška bočnice žlabu mm
max
