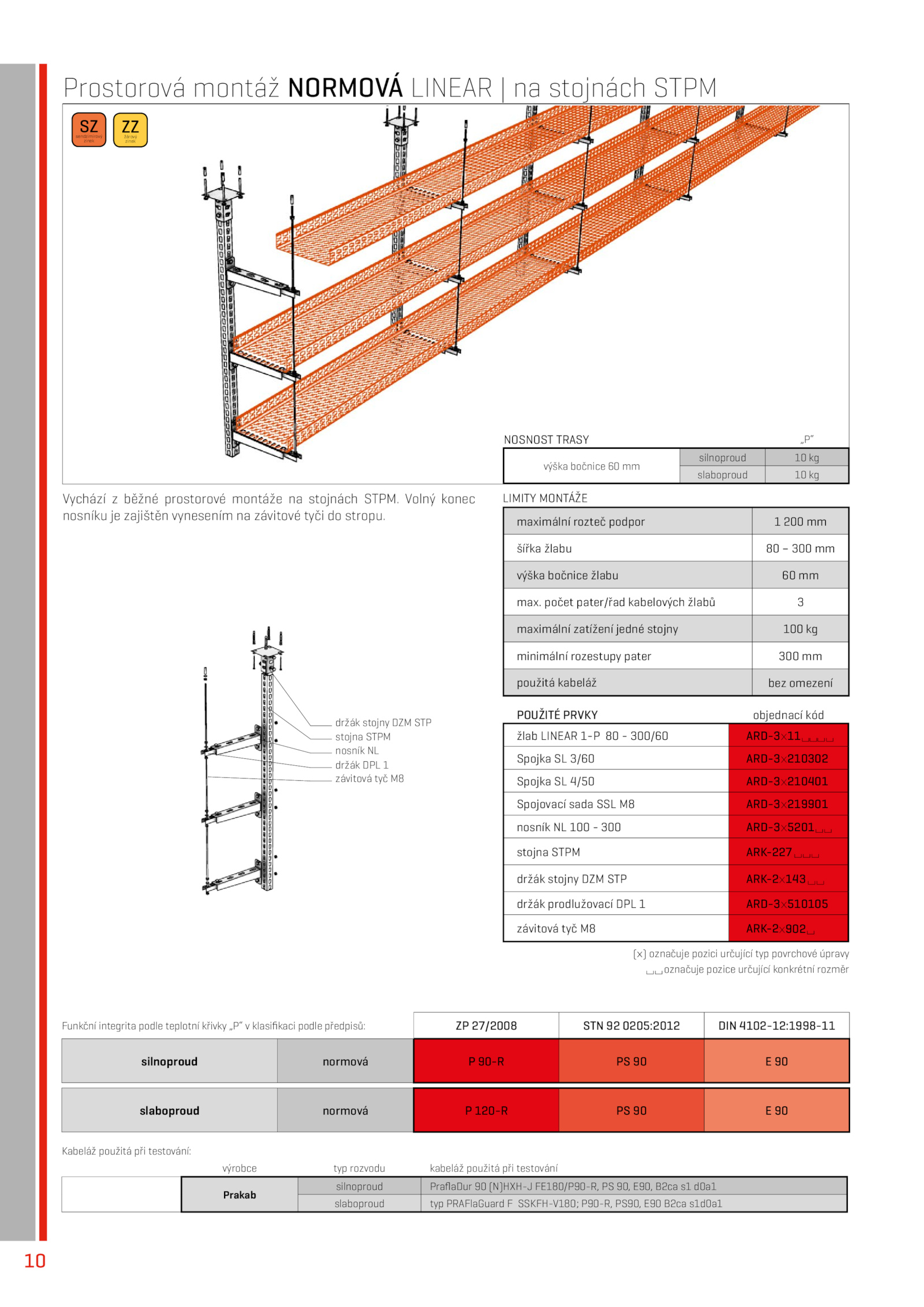

Prostorová montáž normová linear stojnách STPM Vychází běžné prostorové montáže stojnách STPM. Limity montáže maximální rozteč podpor 200 mm šířka žlabu 300 mm výška bočnice žlabu mm max. Volný konec nosníku zajištěn vynesením závitové tyči stropu. počet pater/řad kabelových žlabů 3 maximální zatížení jedné stojny 100 kg minimální rozestupy pater 300 mm použitá kabeláž bez omezení použité prvky objednací kód žlab LINEAR 1-P 300/60 ARD-3x11 Spojka 3/60 ARD-3x210302 Spojka 4/50 ARD-3x210401 Spojovací sada SSL ARD-3x219901 nosník 100 300 ARD-3x5201 stojna STPM ARK-227 držák stojny DZM STP ARK-2x143 držák prodlužovací DPL ARD-3x510105 závitová tyč ARK-2x902 (x) označuje pozici určující typ povrchové úpravy označuje pozice určující konkrétní rozměr nosnost trasy „P“ výška bočnice mm silnoproud kg slaboproud kg Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11 silnoproud normová 90-R 90 slaboproud normová 120-R 90 SZ sendzimirový zinek ZZ žárový zinek Kabeláž použitá při testování: výrobce typ rozvodu kabeláž použitá při testování Prakab silnoproud PraflaDur (N)HXH-J FE180/P90-R, 90, E90, B2ca d0a1 slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1 držák stojny DZM STP stojna STPM nosník NL držák DPL 1 závitová tyč M8 10
