ABB Kompaktní jističe TMAX T1-T6 Montážní návody a manuály (01)

| Kategorie: Návody k obsluze Montážní návody  | Tento dokument chci!

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 128 z 540







Poznámky redaktora

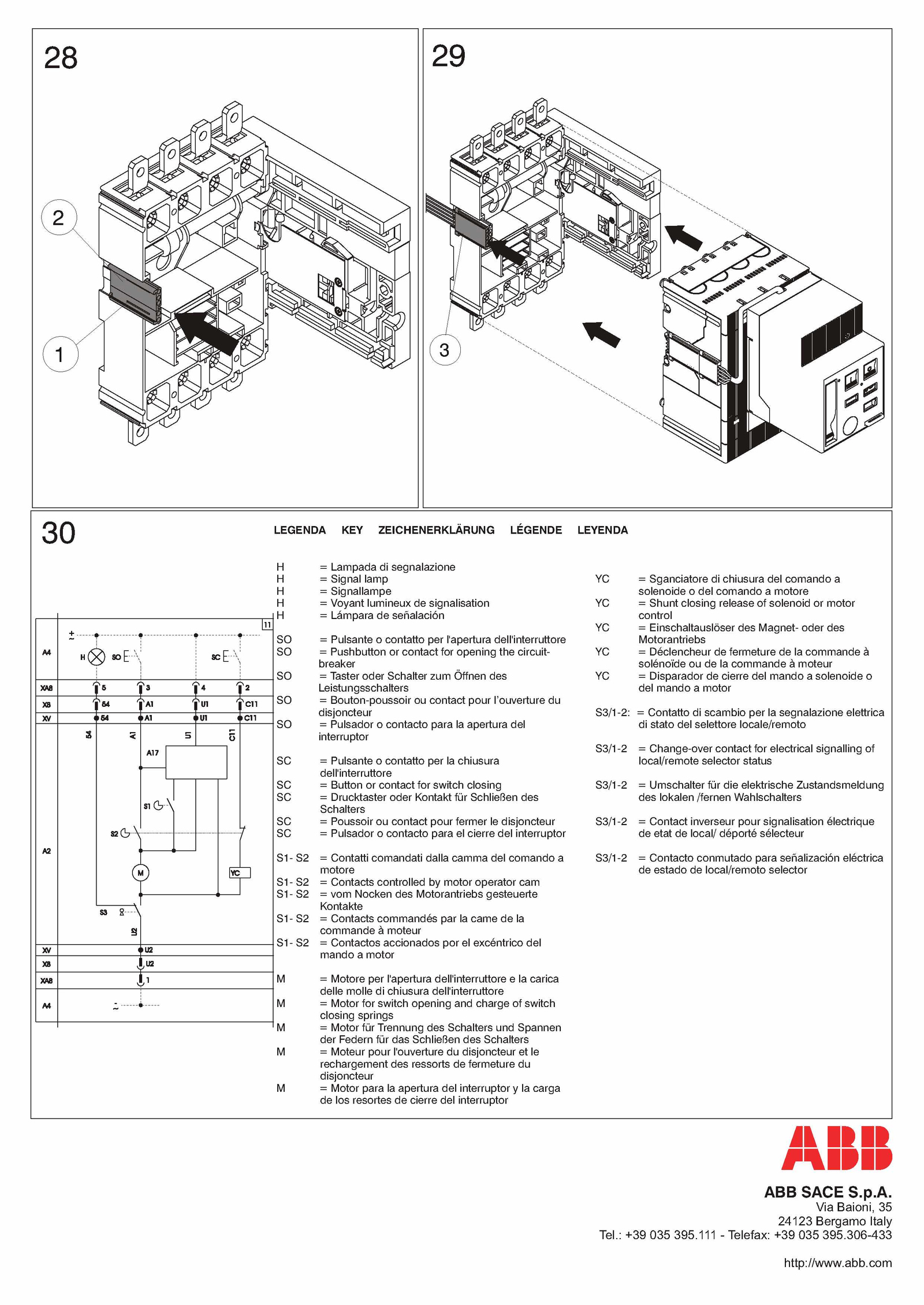

: +39 035 395.111 Telefax: +39 035 395.com .306-433 http://www.LEGENDA KEY ZEICHENERKLÄRUNG LEGENDE LEYENDA H Lampada segnalazione H Signal lamp H Signallampe H Voyant lumineux signalisation H Lámpara señalación SO Pulsante contatto per l'apertura dell'interruttore SO Pushbutton contact for opening the circuit- breaker SO Taster oder Schalter zum Öffnen des Leistungsschalters SO Bouton-poussoir contact pour l’ouverture du disjoncteur SO Pulsador contacto para apertura del interruptor SC Pulsante contatto per chiusura dell'interruttore SC Button contact for switch closing SC Drucktaster oder Kontakt für Schließen des Schalters SC Poussoir contact pour fermer disjoncteur SC Pulsador contacto para cierre del interruptor S1- Contatti comandati dalla camma del comando a motore S1- Contacts controlled motor operator cam S1- vom Nocken des Motorantriebs gesteuerte Kontakte S1- Contacts commandés par came la commande moteur S1- Contactos accionados por excéntrico del mando motor M Motore per l'apertura dell'interruttore carica delle molle chiusura dell'interruttore M Motor for switch opening and charge switch closing springs M Motor für Trennung des Schalters und Spannen der Federn für das Schließen des Schalters M Moteur pour l'ouverture disjoncteur le rechargement des ressorts fermeture du disjoncteur M Motor para apertura del interruptor carga de los resortes cierre del interruptor YC Sganciatore chiusura del comando a solenoide del comando motore YC Shunt closing release solenoid motor control YC Einschaltauslöser des Magnet- oder des Motorantriebs YC Déclencheur fermeture commande à solénoïde commande moteur YC Disparador cierre del mando solenoide o del mando motor S3/1-2: Contatto scambio per segnalazione elettrica di stato del selettore locale/remoto S3/1-2 Change-over contact for electrical signalling of local/remote selector status S3/1-2 Umschalter für die elektrische Zustandsmeldung des lokalen /fernen Wahlschalters S3/1-2 Contact inverseur pour signalisation électrique de etat local/ déporté sélecteur S3/1-2 Contacto conmutado para señalización eléctrica de estado local/remoto selector l i M IP ABB SACE S. Via Baioni, 35 24123 Bergamo Italy Tel.p.A.abb
