Poznámky redaktora
Pružný prvek integrovaný svěracího třmenu stínění kompenzuje

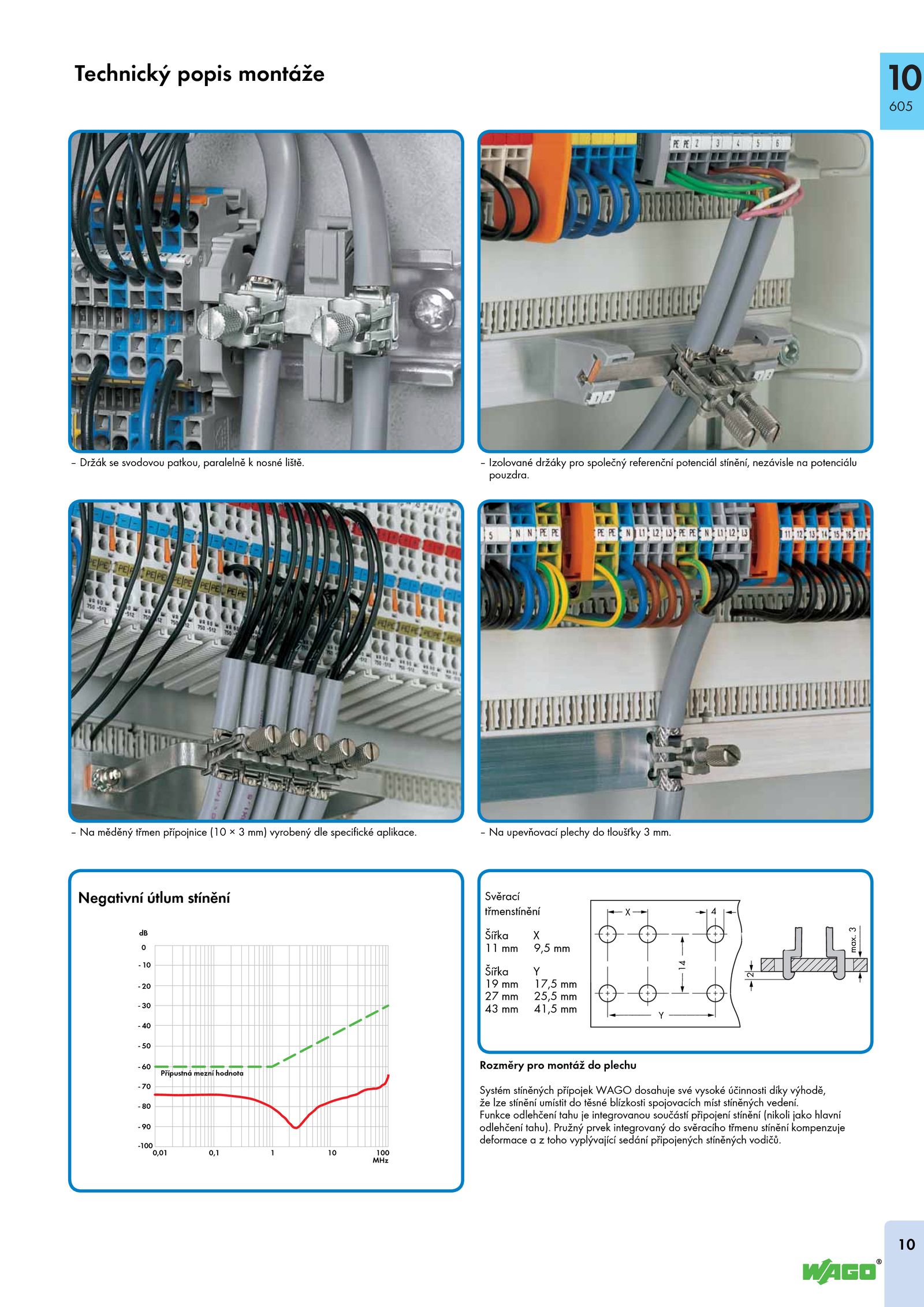

deformace toho vyplývající sedání připojených stíněných vodičů.Technický popis montáže
– Držák svodovou patkou, paralelně nosné liště.
Rozměry pro montáž plechu
Systém stíněných přípojek WAGO dosahuje své vysoké účinnosti díky výhodě,
že lze stínění umístit těsné blízkosti spojovacích míst stíněných vedení.
Funkce odlehčení tahu integrovanou součástí připojení stínění (nikoli jako hlavní
odlehčení tahu).
<_ _>
<____>
<________ ________>
> <
><
<_____>
2
14
4X
Y
Šířka Y
19 17,5 mm
27 25,5 mm
43 41,5 mm
Šířka X
11 9,5 mm
Svěrací
třmenstínění
max.3
100101
-100
- 90
- 80
- 70
- 60
- 50
- 40
- 30
- 20
- 10
0
0,10,01
MHz
Přípustná mezní hodnota
dB
Negativní útlum stínění
10
605
10
.
– upevňovací plechy tloušťky mm.
– Izolované držáky pro společný referenční potenciál stínění, nezávisle potenciálu
pouzdra.
– měděný třmen přípojnice (10 mm) vyrobený dle specifické aplikace
