Modulární I/O systémy IP20, rádiová technika, technika vzdáleného řízení TO-PASS, průmyslové přepínače PERSPECTO, modulární I/O systém IP67, blokový I/O systém IP67, boxy pro senzory, kabeláž a konektory IP67, napájecí zdroje.
42 in
<__5-6mm 0..
Konektor průmyslové sběrnice vyznačuje následujícími vlastnostmi:
• Dva vodorovné kabelové průchody (vstup výstup).
• Rychlé bezúdržbové připojení CAGE CLAMP®
s kontaktními místy aretovanými ovládacím šoupátkem. 9,5 mm
Přenosová rychlost dle specifikace CC-Link
Upevňovací šroub UNC- 4-40
Max. připojování zakončovacího
odporu.
jedn.
Popis Obj.750-965
594

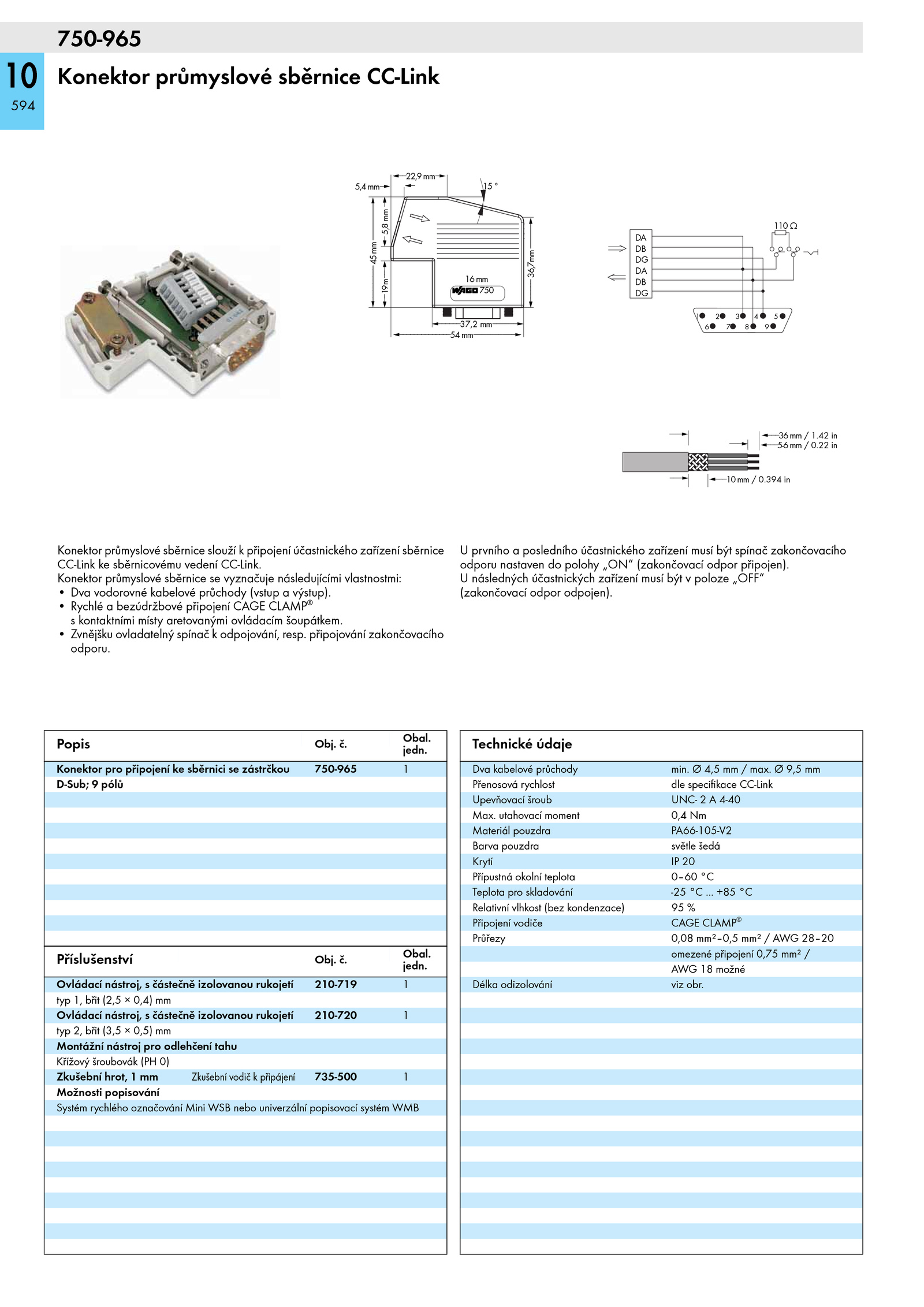

10 Konektor průmyslové sběrnice CC-Link
DA
DB
DG
DA
DB
DG
110 Ω
1 5
6 9
w750
16mm
15°
<_____37,2 mm_____>
<_____________54mm_________>
<_22,9mm>
5,4mm> <
<_19m__><5,8mm>
<_________45mm________>
<_____36,7mm_____>
<__36mm 1..
Obal. utahovací moment 0,4 Nm
Materiál pouzdra PA66-105-V2
Barva pouzdra světle šedá
Krytí 20
Přípustná okolní teplota 0–60 °C
Teplota pro skladování -25 .
.
• Zvnějšku ovladatelný spínač odpojování, resp.22 in
__>
__>
__> <__10mm 0.
Konektor pro připojení sběrnici zástrčkou
D-Sub; pólů
750-965 1
Příslušenství Obj. +85 °C
Relativní vlhkost (bez kondenzace) %
Připojení vodiče CAGE CLAMP®
Průřezy 0,08 mm²–0,5 mm² AWG 28–20
omezené připojení 0,75 mm² /
AWG možné
Délka odizolování viz obr.
U prvního posledního účastnického zařízení musí být spínač zakončovacího
odporu nastaven polohy „ON“ (zakončovací odpor připojen).
Ovládací nástroj, částečně izolovanou rukojetí 210-719 1
typ břit (2,5 0,4) mm
Ovládací nástroj, částečně izolovanou rukojetí 210-720 1
typ břit (3,5 0,5) mm
Montážní nástroj pro odlehčení tahu
Křížový šroubovák (PH 0)
Zkušební hrot, Zkušební vodič připájení 735-500 1
Možnosti popisování
Systém rychlého označování Mini WSB nebo univerzální popisovací systém WMB
Technické údaje
Dva kabelové průchody min. 4,5 max. č.394 in
Konektor průmyslové sběrnice slouží připojení účastnického zařízení sběrnice
CC-Link sběrnicovému vedení CC-Link.
jedn. č.
Obal.
U následných účastnických zařízení musí být poloze „OFF“
(zakončovací odpor odpojen)
