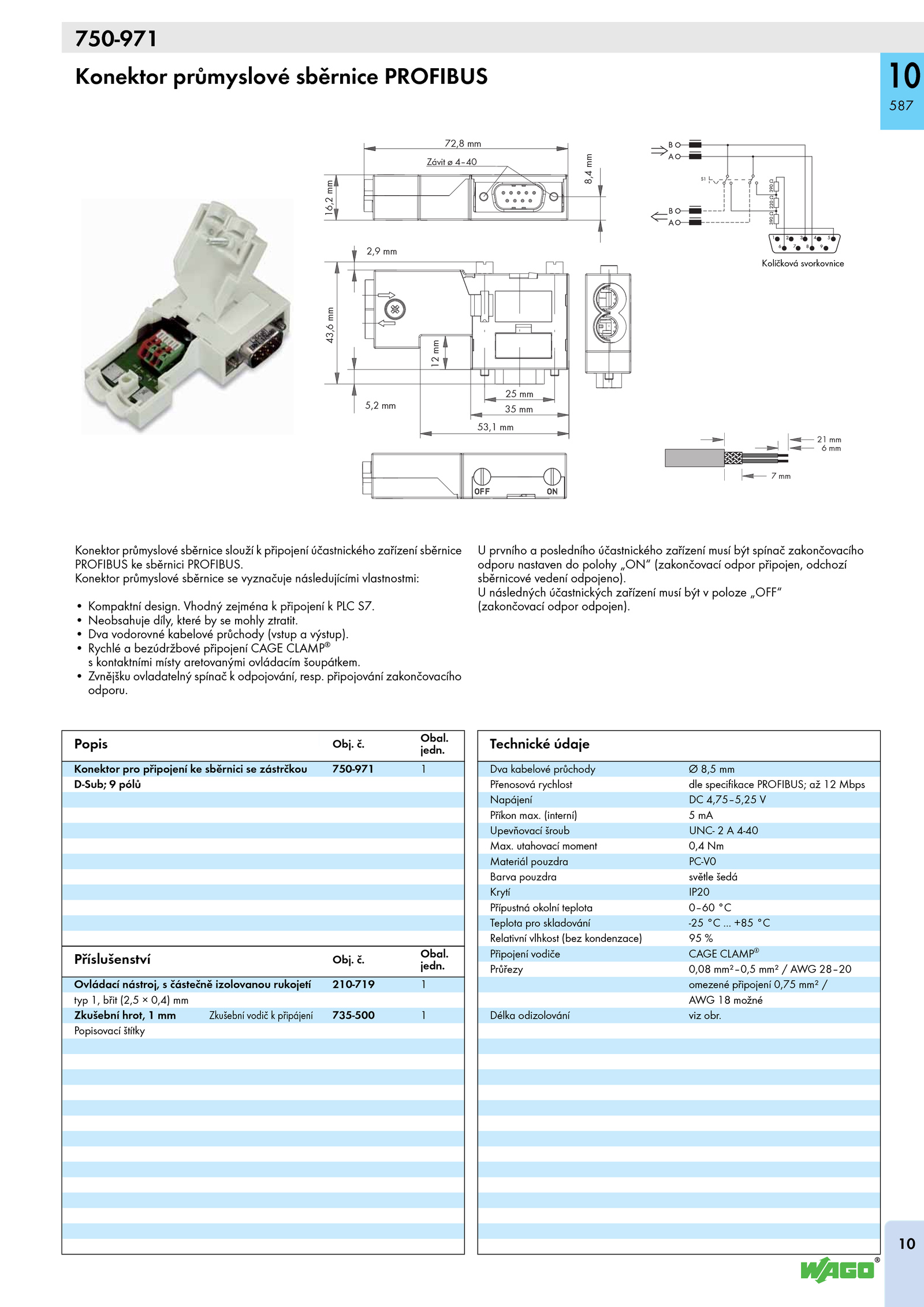

. Popis Obj. U prvního posledního účastnického zařízení musí být spínač zakončovacího odporu nastaven polohy „ON“ (zakončovací odpor připojen, odchozí sběrnicové vedení odpojeno).750-971 587 10 10 Konektor průmyslové sběrnice PROFIBUS 7 mm 6 mm 21 mm12mm 5,2 mm 2,9 mm 43,6mm 25 mm 35 mm 53,1 mm Závit 4–40 8,4mm 16,2mm 72,8 mm Kolíčková svorkovnice Konektor průmyslové sběrnice slouží připojení účastnického zařízení sběrnice PROFIBUS sběrnici PROFIBUS. • Neobsahuje díly, které mohly ztratit. U následných účastnických zařízení musí být poloze „OFF“ (zakončovací odpor odpojen). č. Obal.. Obal. jedn. • Zvnějšku ovladatelný spínač odpojování, resp. Konektor pro připojení sběrnici zástrčkou D-Sub; pólů 750-971 1 Příslušenství Obj. . • Dva vodorovné kabelové průchody (vstup výstup). Vhodný zejména připojení PLC S7. Konektor průmyslové sběrnice vyznačuje následujícími vlastnostmi: • Kompaktní design. (interní) mA Upevňovací šroub UNC- 4-40 Max. jedn. +85 °C Relativní vlhkost (bez kondenzace) % Připojení vodiče CAGE CLAMP® Průřezy 0,08 mm²–0,5 mm² AWG 28–20 omezené připojení 0,75 mm² / AWG možné Délka odizolování viz obr. připojování zakončovacího odporu. utahovací moment 0,4 Nm Materiál pouzdra PC-V0 Barva pouzdra světle šedá Krytí IP20 Přípustná okolní teplota 0–60 °C Teplota pro skladování -25 . Ovládací nástroj, částečně izolovanou rukojetí 210-719 1 typ břit (2,5 0,4) mm Zkušební hrot, Zkušební vodič připájení 735-500 1 Popisovací štítky Technické údaje Dva kabelové průchody 8,5 mm Přenosová rychlost dle specifikace PROFIBUS; Mbps Napájení 4,75–5,25 V Příkon max. č. • Rychlé bezúdržbové připojení CAGE CLAMP® s kontaktními místy aretovanými ovládacím šoupátkem
