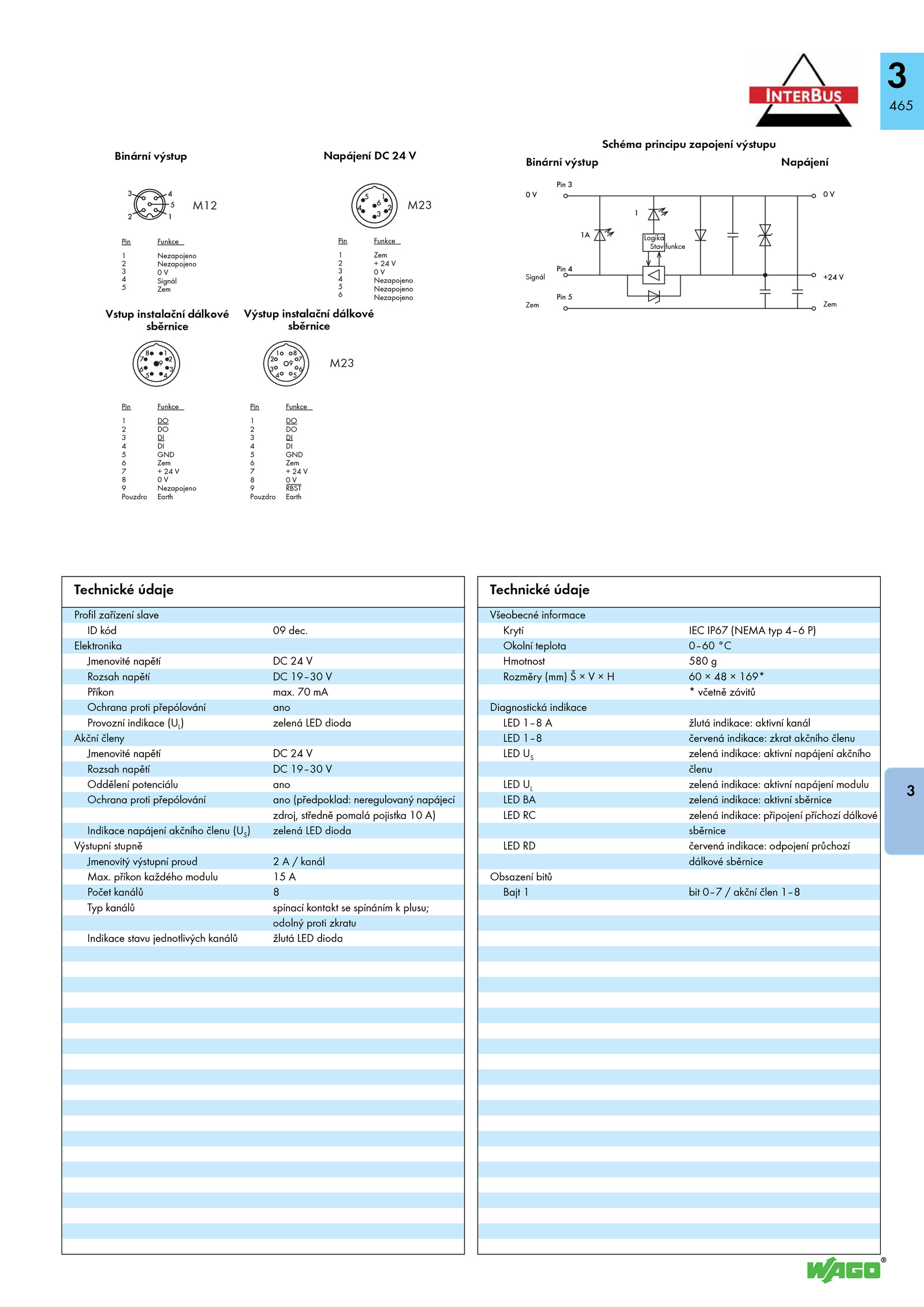

3 465 3 ___ _______ ___ _______ ___ _______ ___ _______ 1 2 3 4 5 1 2 3 4 5 6 M12 M23 M23 ZemZem Signál Schéma principu zapojení výstupu NapájeníBinární výstup Logika Stav funkce Zem + V 0 V Nezapojeno Nezapojeno Nezapojeno FunkcePin Napájení V _____ ___ ____DO DO DI DI GND Zem + V 0 V RBST Earth 1 2 3 4 5 6 7 8 9 Pouzdro FunkcePin ___ ____DO DO DI DI GND Zem + V 0 V Nezapojeno Earth 1 2 3 4 5 6 7 8 9 Pouzdro FunkcePin Výstup instalační dálkové sběrnice Vstup instalační dálkové sběrnice Nezapojeno Nezapojeno 0 V Signál Zem FunkcePin Binární výstup Technické údaje Profil zařízení slave ID kód dec. Elektronika Jmenovité napětí V Rozsah napětí 19–30 V Příkon max. mA Ochrana proti přepólování ano Provozní indikace (UL) zelená LED dioda Akční členy Jmenovité napětí V Rozsah napětí 19–30 V Oddělení potenciálu ano Ochrana proti přepólování ano (předpoklad: neregulovaný napájecí zdroj, středně pomalá pojistka A) Indikace napájení akčního členu (US) zelená LED dioda Výstupní stupně Jmenovitý výstupní proud kanál Max. příkon každého modulu A Počet kanálů 8 Typ kanálů spínací kontakt spínáním plusu; odolný proti zkratu Indikace stavu jednotlivých kanálů žlutá LED dioda Technické údaje Všeobecné informace Krytí IEC IP67 (NEMA typ 4–6 P) Okolní teplota 0–60 °C Hmotnost 580 g Rozměry (mm) 169* * včetně závitů Diagnostická indikace LED 1–8 žlutá indikace: aktivní kanál LED 1–8 červená indikace: zkrat akčního členu LED zelená indikace: aktivní napájení akčního členu LED zelená indikace: aktivní napájení modulu LED zelená indikace: aktivní sběrnice LED zelená indikace: připojení příchozí dálkové sběrnice LED červená indikace: odpojení průchozí dálkové sběrnice Obsazení bitů Bajt bit 0–7 akční člen 1–8
