Signál
Schéma principu zapojení výstupu
NapájeníBinární výstup
Logika
Stav funkce
Napájení V
Zem
+ DC
0 V
FunkcePin
Drain
V+
V-
CHA_H
CHA_L
FunkcePin
VýstupVstup
Nezapojeno
Nezapojeno
0 V
Signál
Zem
FunkcePin
Binární výstup

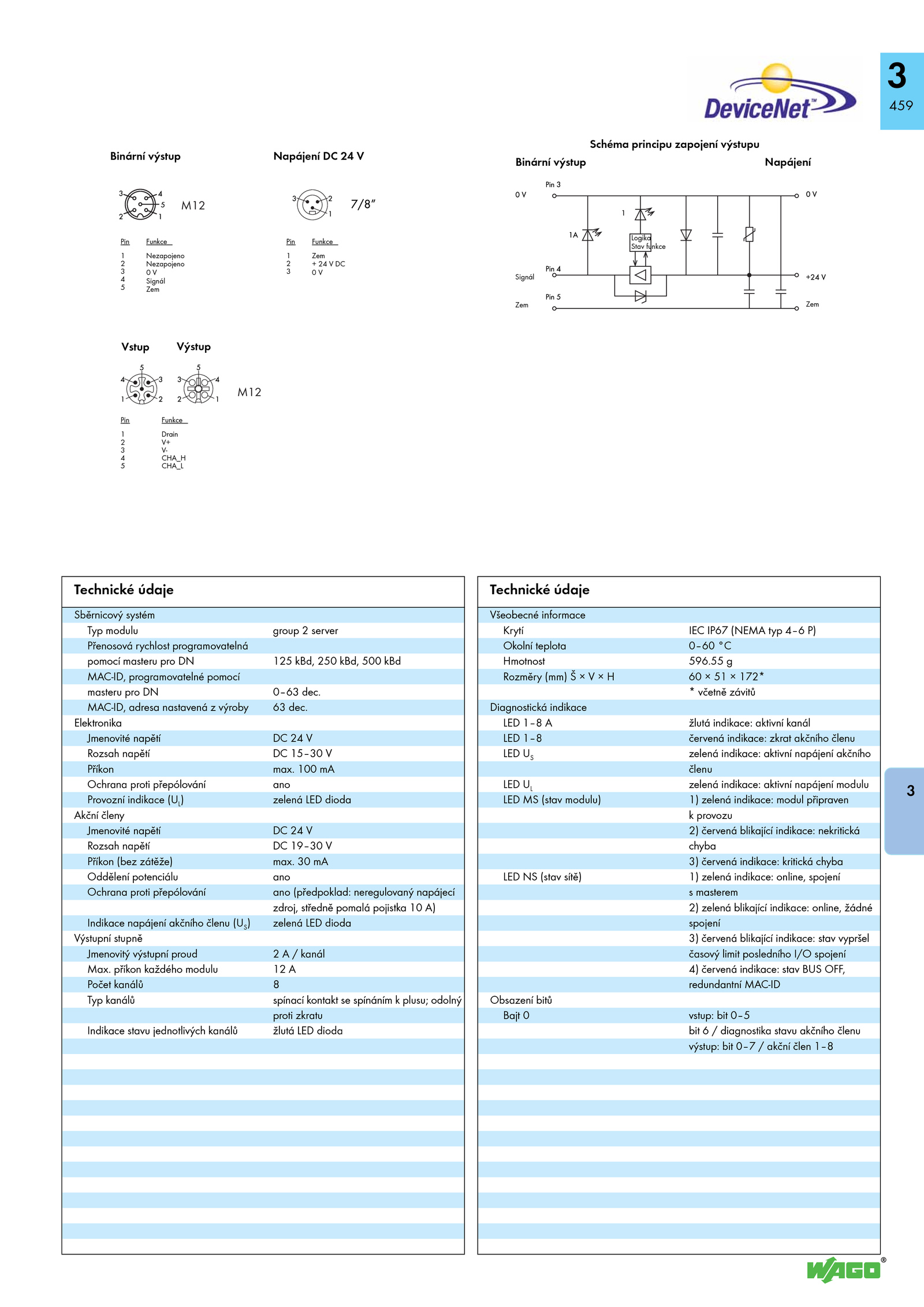

Technické údaje
Sběrnicový systém
Typ modulu group server
Přenosová rychlost programovatelná
pomocí masteru pro 125 kBd, 250 kBd, 500 kBd
MAC-ID, programovatelné pomocí
masteru pro 0–63 dec.55 g
Rozměry (mm) 172*
* včetně závitů
Diagnostická indikace
LED 1–8 žlutá indikace: aktivní kanál
LED 1–8 červená indikace: zkrat akčního členu
LED zelená indikace: aktivní napájení akčního
členu
LED zelená indikace: aktivní napájení modulu
LED (stav modulu) zelená indikace: modul připraven
k provozu
2) červená blikající indikace: nekritická
chyba
3) červená indikace: kritická chyba
LED (stav sítě) zelená indikace: online, spojení
s masterem
2) zelená blikající indikace: online, žádné
spojení
3) červená blikající indikace: stav vypršel
časový limit posledního I/O spojení
4) červená indikace: stav BUS OFF,
redundantní MAC-ID
Obsazení bitů
Bajt vstup: bit 0–5
bit diagnostika stavu akčního členu
výstup: bit 0–7 akční člen 1–8
.
MAC-ID, adresa nastavená výroby dec.
Elektronika
Jmenovité napětí V
Rozsah napětí 15–30 V
Příkon max. mA
Oddělení potenciálu ano
Ochrana proti přepólování ano (předpoklad: neregulovaný napájecí
zdroj, středně pomalá pojistka A)
Indikace napájení akčního členu (US) zelená LED dioda
Výstupní stupně
Jmenovitý výstupní proud kanál
Max. příkon každého modulu A
Počet kanálů 8
Typ kanálů spínací kontakt spínáním plusu; odolný
proti zkratu
Indikace stavu jednotlivých kanálů žlutá LED dioda
Technické údaje
Všeobecné informace
Krytí IEC IP67 (NEMA typ 4–6 P)
Okolní teplota 0–60 °C
Hmotnost 596. 100 mA
Ochrana proti přepólování ano
Provozní indikace (UL) zelená LED dioda
Akční členy
Jmenovité napětí V
Rozsah napětí 19–30 V
Příkon (bez zátěže) max
