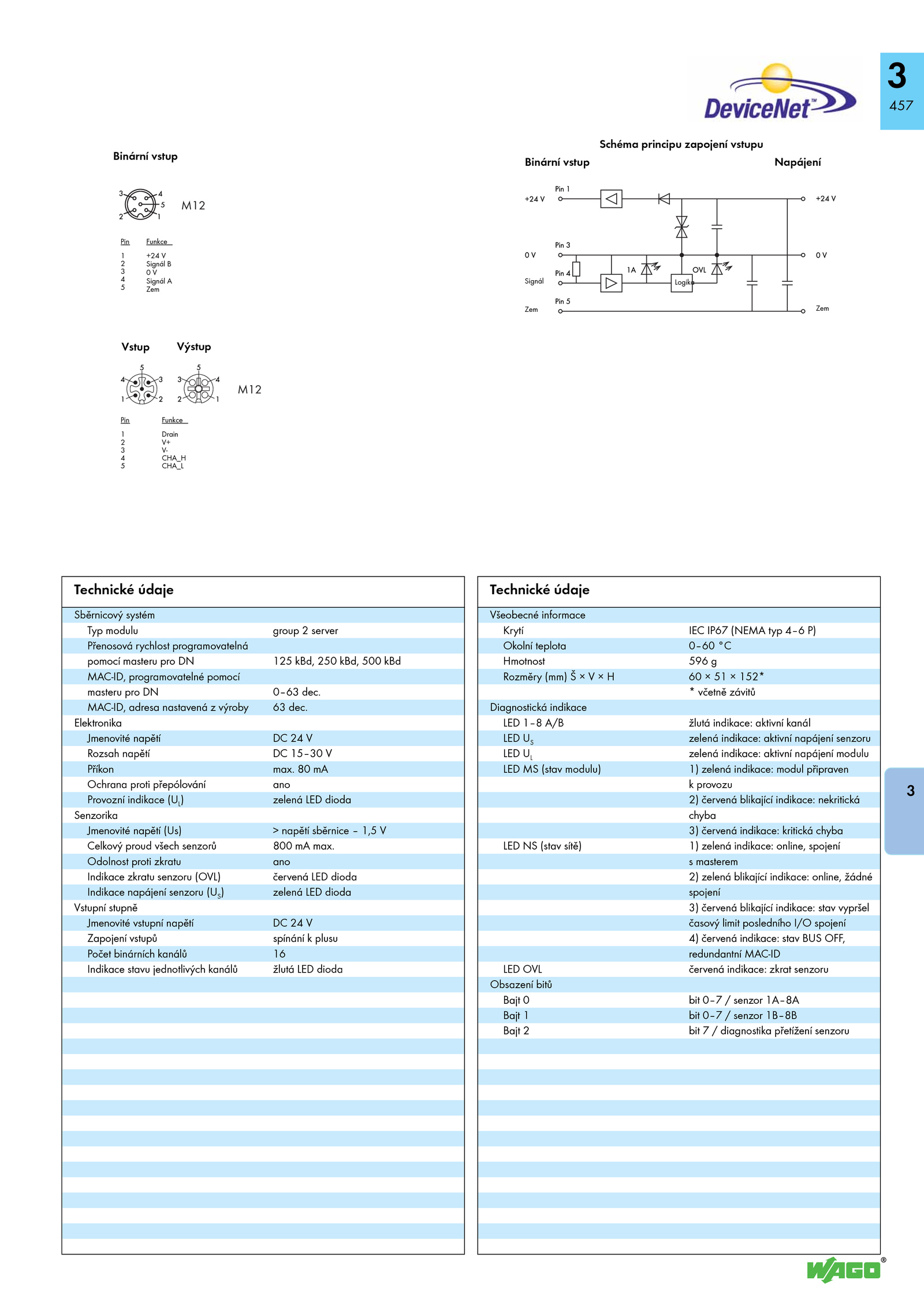

Modulární I/O systémy IP20, rádiová technika, technika vzdáleného řízení TO-PASS, průmyslové přepínače PERSPECTO, modulární I/O systém IP67, blokový I/O systém IP67, boxy pro senzory, kabeláž a konektory IP67, napájecí zdroje.
3
457
3
___ _______
___ _______
1
2
3
4
5
1
2
3
4
5
M12
M12
Logika
ZemZem
Signál
Schéma principu zapojení vstupu
NapájeníBinární vstup
Drain
V+
V-
CHA_H
CHA_L
FunkcePin
VýstupVstup
+24 V
Signál B
0 V
Signál A
Zem
FunkcePin
Binární vstup
Technické údaje
Sběrnicový systém
Typ modulu group server
Přenosová rychlost programovatelná
pomocí masteru pro 125 kBd, 250 kBd, 500 kBd
MAC-ID, programovatelné pomocí
masteru pro 0–63 dec.
Elektronika
Jmenovité napětí V
Rozsah napětí 15–30 V
Příkon max. mA
Ochrana proti přepólování ano
Provozní indikace (UL) zelená LED dioda
Senzorika
Jmenovité napětí (Us) napětí sběrnice 1,5 V
Celkový proud všech senzorů 800 max.
MAC-ID, adresa nastavená výroby dec.
Odolnost proti zkratu ano
Indikace zkratu senzoru (OVL) červená LED dioda
Indikace napájení senzoru (US) zelená LED dioda
Vstupní stupně
Jmenovité vstupní napětí V
Zapojení vstupů spínání plusu
Počet binárních kanálů 16
Indikace stavu jednotlivých kanálů žlutá LED dioda
Technické údaje
Všeobecné informace
Krytí IEC IP67 (NEMA typ 4–6 P)
Okolní teplota 0–60 °C
Hmotnost 596 g
Rozměry (mm) 152*
* včetně závitů
Diagnostická indikace
LED 1–8 A/B žlutá indikace: aktivní kanál
LED zelená indikace: aktivní napájení senzoru
LED zelená indikace: aktivní napájení modulu
LED (stav modulu) zelená indikace: modul připraven
k provozu
2) červená blikající indikace: nekritická
chyba
3) červená indikace: kritická chyba
LED (stav sítě) zelená indikace: online, spojení
s masterem
2) zelená blikající indikace: online, žádné
spojení
3) červená blikající indikace: stav vypršel
časový limit posledního I/O spojení
4) červená indikace: stav BUS OFF,
redundantní MAC-ID
LED OVL červená indikace: zkrat senzoru
Obsazení bitů
Bajt bit 0–7 senzor 1A–8A
Bajt bit 0–7 senzor 1B–8B
Bajt bit diagnostika přetížení senzoru
