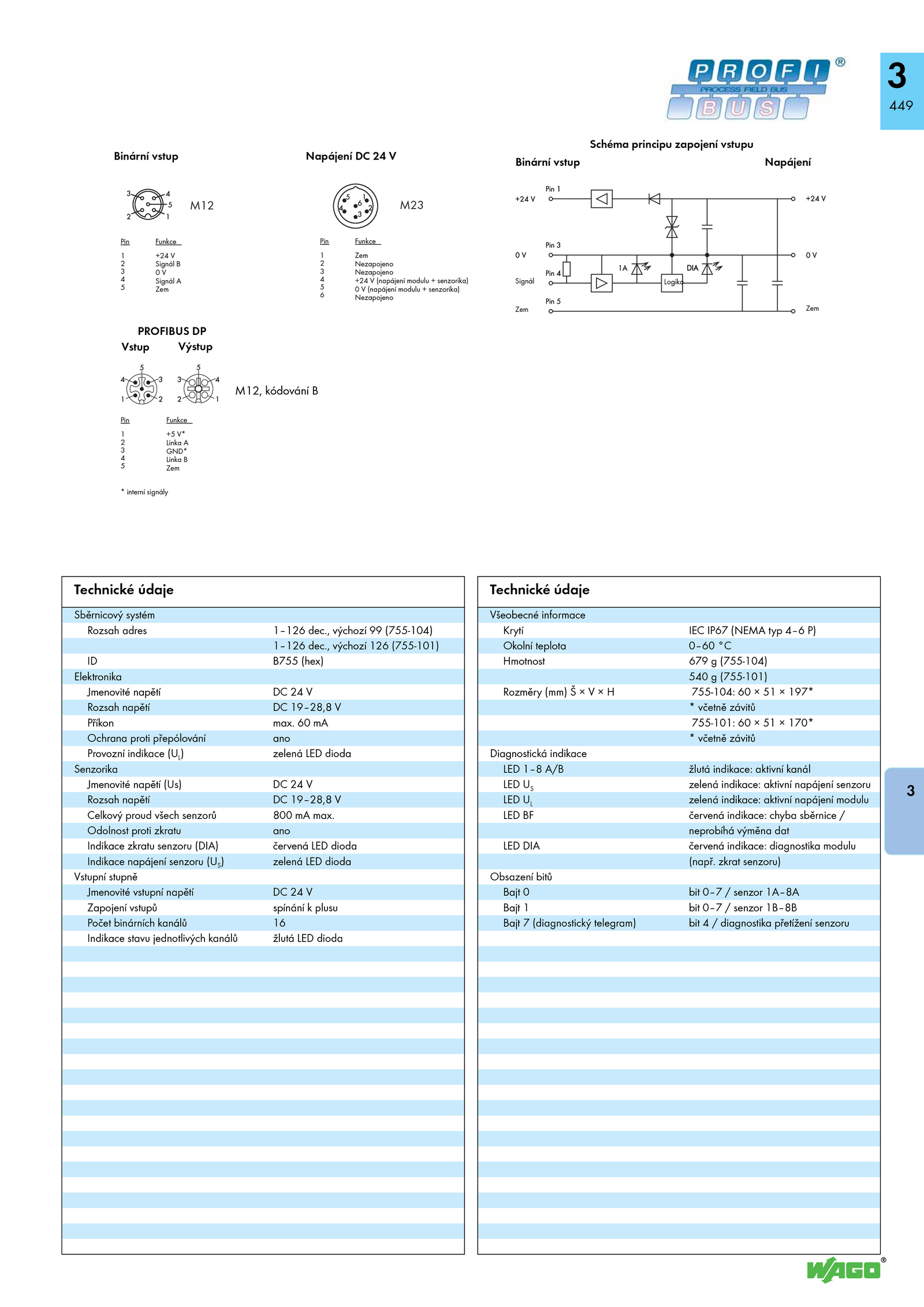

, výchozí (755-104) 1–126 dec. Odolnost proti zkratu ano Indikace zkratu senzoru (DIA) červená LED dioda Indikace napájení senzoru (US) zelená LED dioda Vstupní stupně Jmenovité vstupní napětí V Zapojení vstupů spínání plusu Počet binárních kanálů 16 Indikace stavu jednotlivých kanálů žlutá LED dioda Technické údaje Všeobecné informace Krytí IEC IP67 (NEMA typ 4–6 P) Okolní teplota 0–60 °C Hmotnost 679 (755-104) 540 (755-101) Rozměry (mm) 755-104: 197* * včetně závitů 755-101: 170* * včetně závitů Diagnostická indikace LED 1–8 A/B žlutá indikace: aktivní kanál LED zelená indikace: aktivní napájení senzoru LED zelená indikace: aktivní napájení modulu LED červená indikace: chyba sběrnice / neprobíhá výměna dat LED DIA červená indikace: diagnostika modulu (např. mA Ochrana proti přepólování ano Provozní indikace (UL) zelená LED dioda Senzorika Jmenovité napětí (Us) V Rozsah napětí 19–28,8 V Celkový proud všech senzorů 800 max.3 449 3 ___ _______ ___ _______ ___ _______ 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 6 M12 M23 ZemZem Signál Schéma principu zapojení vstupu NapájeníBinární vstup Logika Zem Nezapojeno Nezapojeno +24 (napájení modulu senzorika) 0 (napájení modulu senzorika) Nezapojeno FunkcePin * interní signály +5 V* Linka A GND* Linka B Zem FunkcePin VýstupVstup PROFIBUS DP M12, kódování B +24 V Signál B 0 V Signál A Zem FunkcePin Napájení VBinární vstup Technické údaje Sběrnicový systém Rozsah adres 1–126 dec., výchozí 126 (755-101) ID B755 (hex) Elektronika Jmenovité napětí V Rozsah napětí 19–28,8 V Příkon max. zkrat senzoru) Obsazení bitů Bajt bit 0–7 senzor 1A–8A Bajt bit 0–7 senzor 1B–8B Bajt (diagnostický telegram) bit diagnostika přetížení senzoru
