Wago: Hlavní katalog - svazek 3 Automatizace

| Kategorie: Katalog  | Tento dokument chci!

Modulární I/O systémy IP20, rádiová technika, technika vzdáleného řízení TO-PASS, průmyslové přepínače PERSPECTO, modulární I/O systém IP67, blokový I/O systém IP67, boxy pro senzory, kabeláž a konektory IP67, napájecí zdroje.

Vydal: WAGO Elektro spol. s r.o. Autor: Wago ČR

Strana 448 z 669







Poznámky redaktora

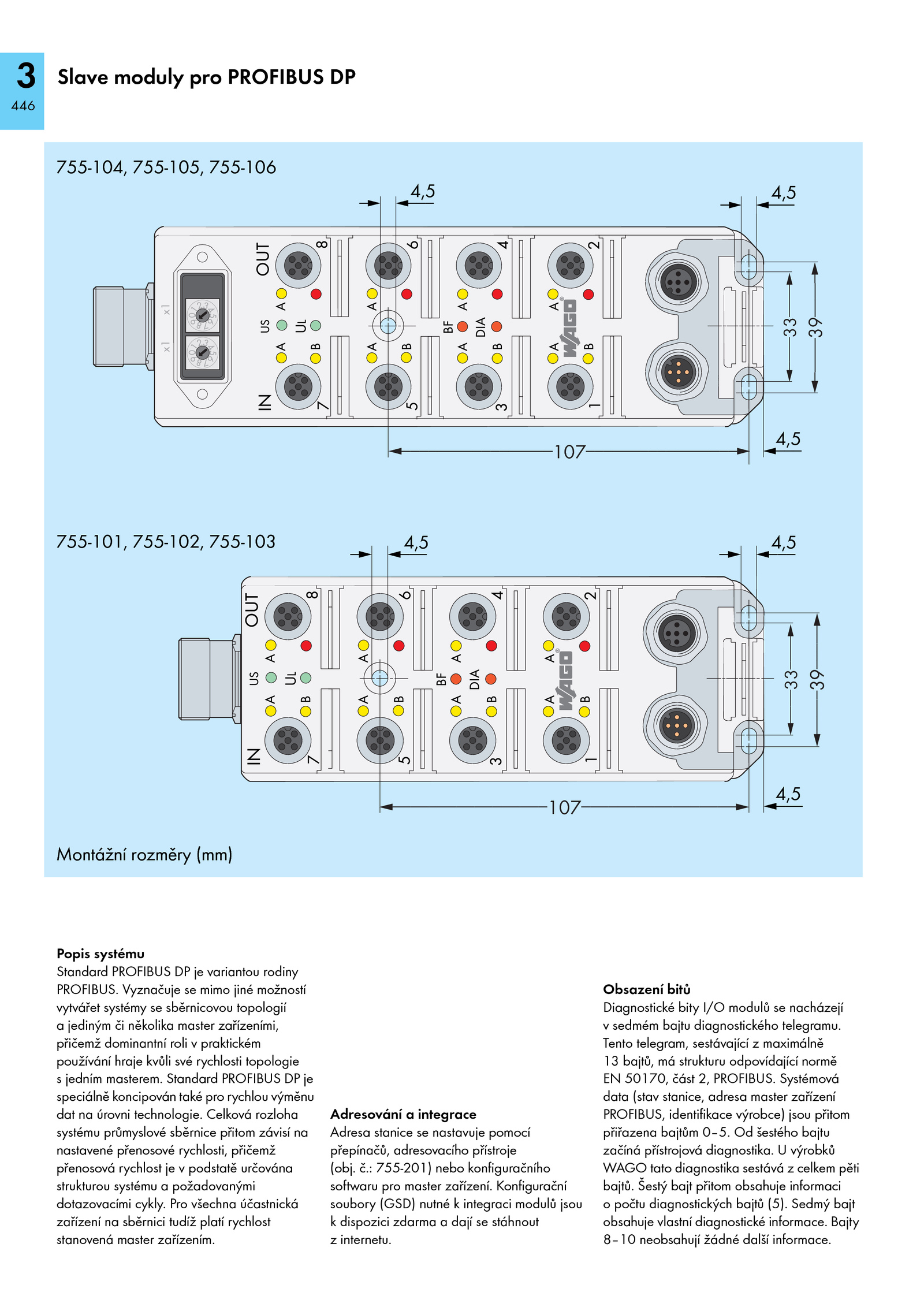

Vyznačuje mimo jiné možností vytvářet systémy sběrnicovou topologií a jediným několika master zařízeními, přičemž dominantní roli praktickém používání hraje kvůli své rychlosti topologie s jedním masterem. Systémová data (stav stanice, adresa master zařízení PROFIBUS, identifikace výrobce) jsou přitom přiřazena bajtům 0–5. Bajty 8–10 neobsahují žádné další informace. Tento telegram, sestávající maximálně 13 bajtů, strukturu odpovídající normě EN 50170, část PROFIBUS. č. Konfigurační soubory (GSD) nutné integraci modulů jsou k dispozici zdarma dají stáhnout z internetu. výrobků WAGO tato diagnostika sestává celkem pěti bajtů. Sedmý bajt obsahuje vlastní diagnostické informace. Celková rozloha systému průmyslové sběrnice přitom závisí na nastavené přenosové rychlosti, přičemž přenosová rychlost podstatě určována strukturou systému požadovanými dotazovacími cykly. Obsazení bitů Diagnostické bity I/O modulů nacházejí v sedmém bajtu diagnostického telegramu. šestého bajtu začíná přístrojová diagnostika.3 446 Slave moduly pro PROFIBUS DP Popis systému Standard PROFIBUS variantou rodiny PROFIBUS. Šestý bajt přitom obsahuje informaci o počtu diagnostických bajtů (5). > <__ > <__> <__ <__ 4,5 4,5 4,5 4,5 4,5 4,5 755-104, 755-105, 755-106 755-101, 755-102, 755-103 <________________107________________> <____39____> <___33___><___33___> <____39____><________________107________________> Montážní rozměry (mm) . Pro všechna účastnická zařízení sběrnici tudíž platí rychlost stanovená master zařízením. Adresování integrace Adresa stanice nastavuje pomocí přepínačů, adresovacího přístroje (obj.: 755-201) nebo konfiguračního softwaru pro master zařízení. Standard PROFIBUS je speciálně koncipován také pro rychlou výměnu dat úrovni technologie
