Modulární I/O systémy IP20, rádiová technika, technika vzdáleného řízení TO-PASS, průmyslové přepínače PERSPECTO, modulární I/O systém IP67, blokový I/O systém IP67, boxy pro senzory, kabeláž a konektory IP67, napájecí zdroje.
Obal. č.
Popisovací pásek, popisovač, distanční
oddělení ochranné krytky
viz strany 438–439
Kabely konektory IP67 viz strany 422–437 kapitolu 5
Technické údaje
Napájení modulu
Způsob připojení (1) konektor M12, kódování 4pólový;
nutno dbát pokles zatížitelnosti
Proudová zatížitelnost napájecích
konektorů max. č.767-6402
2
412

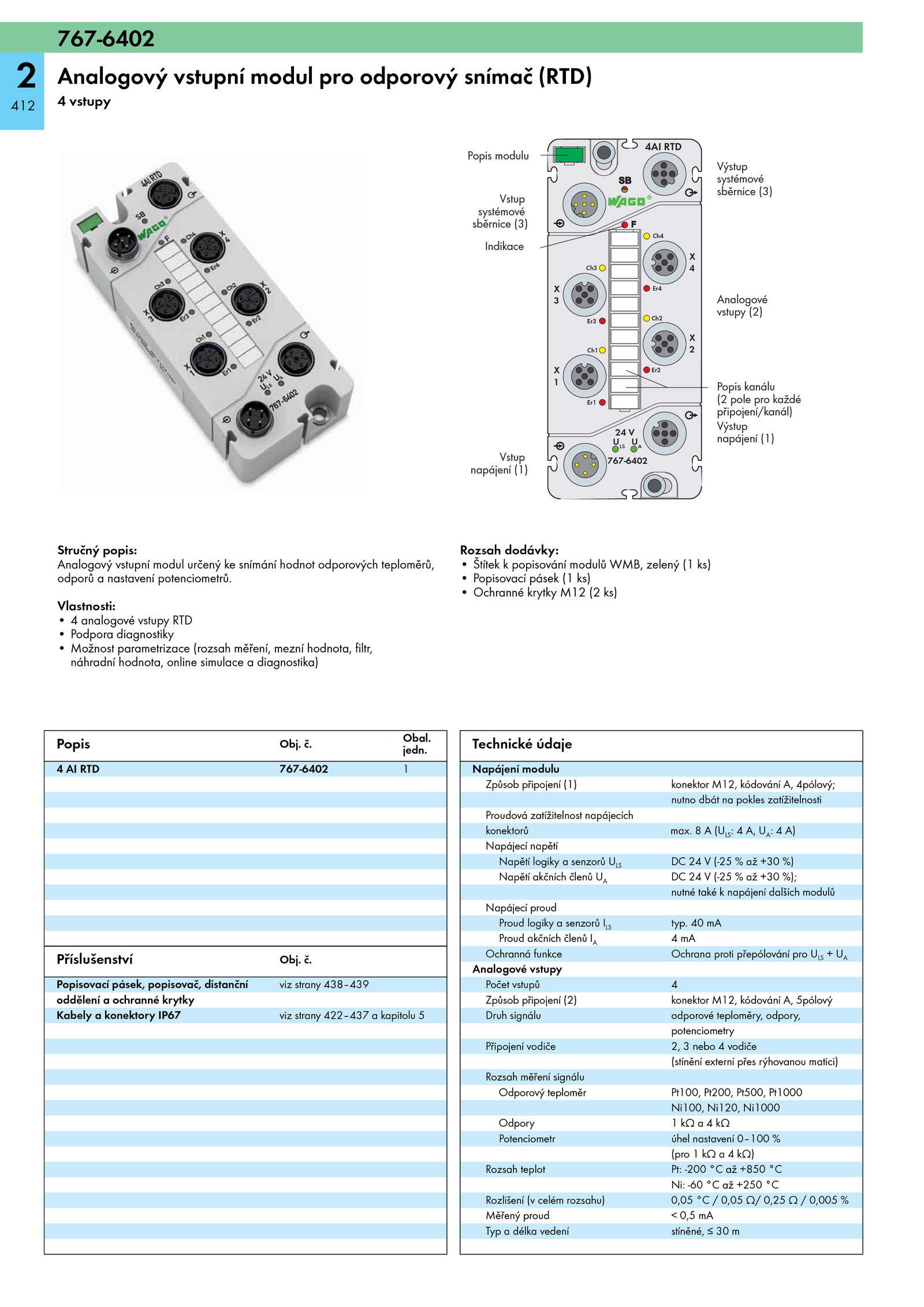

Analogový vstupní modul pro odporový snímač (RTD)
4 vstupy
767-6402
24 V
ULS
UA
X
1
X
3
X
4
X
2
Er1
Ch1
Er3
Ch3
Ch4
Er4
Ch2
Er2
4AI RTD
Indikace
Popis modulu
Popis kanálu
(2 pole pro každé
připojení/kanál)
Analogové
vstupy (2)
Vstup
napájení (1)
Výstup
napájení (1)
Vstup
systémové
sběrnice (3)
Výstup
systémové
sběrnice (3)
Stručný popis:
Analogový vstupní modul určený snímání hodnot odporových teploměrů,
odporů nastavení potenciometrů. mA
Proud akčních členů mA
Ochranná funkce Ochrana proti přepólování pro ULS UA
Analogové vstupy
Počet vstupů 4
Způsob připojení (2) konektor M12, kódování 5pólový
Druh signálu odporové teploměry, odpory,
potenciometry
Připojení vodiče nebo vodiče
(stínění externí přes rýhovanou matici)
Rozsah měření signálu
Odporový teploměr Pt100, Pt200, Pt500, Pt1000
Ni100, Ni120, Ni1000
Odpory kΩ
Potenciometr úhel nastavení 0–100 %
(pro kΩ)
Rozsah teplot Pt: -200 +850 °C
Ni: -60 +250 °C
Rozlišení celém rozsahu) 0,05 0,05 0,25 0,005 %
Měřený proud 0,5 mA
Typ délka vedení stíněné,. (ULS: UA: A)
Napájecí napětí
Napětí logiky senzorů ULS (-25 +30 %)
Napětí akčních členů (-25 +30 %);
nutné také napájení dalších modulů
Napájecí proud
Proud logiky senzorů ILS typ.
Vlastnosti:
• analogové vstupy RTD
• Podpora diagnostiky
• Možnost parametrizace (rozsah měření, mezní hodnota, filtr,
náhradní hodnota, online simulace diagnostika)
Rozsah dodávky:
• Štítek popisování modulů WMB, zelený ks)
• Popisovací pásek ks)
• Ochranné krytky M12 ks)
Popis Obj.
jedn.
4 RTD 767-6402 1
Příslušenství Obj
