- Při otevřeném svorkovém prostoru zajistěte zámek.!
"
'
%
$

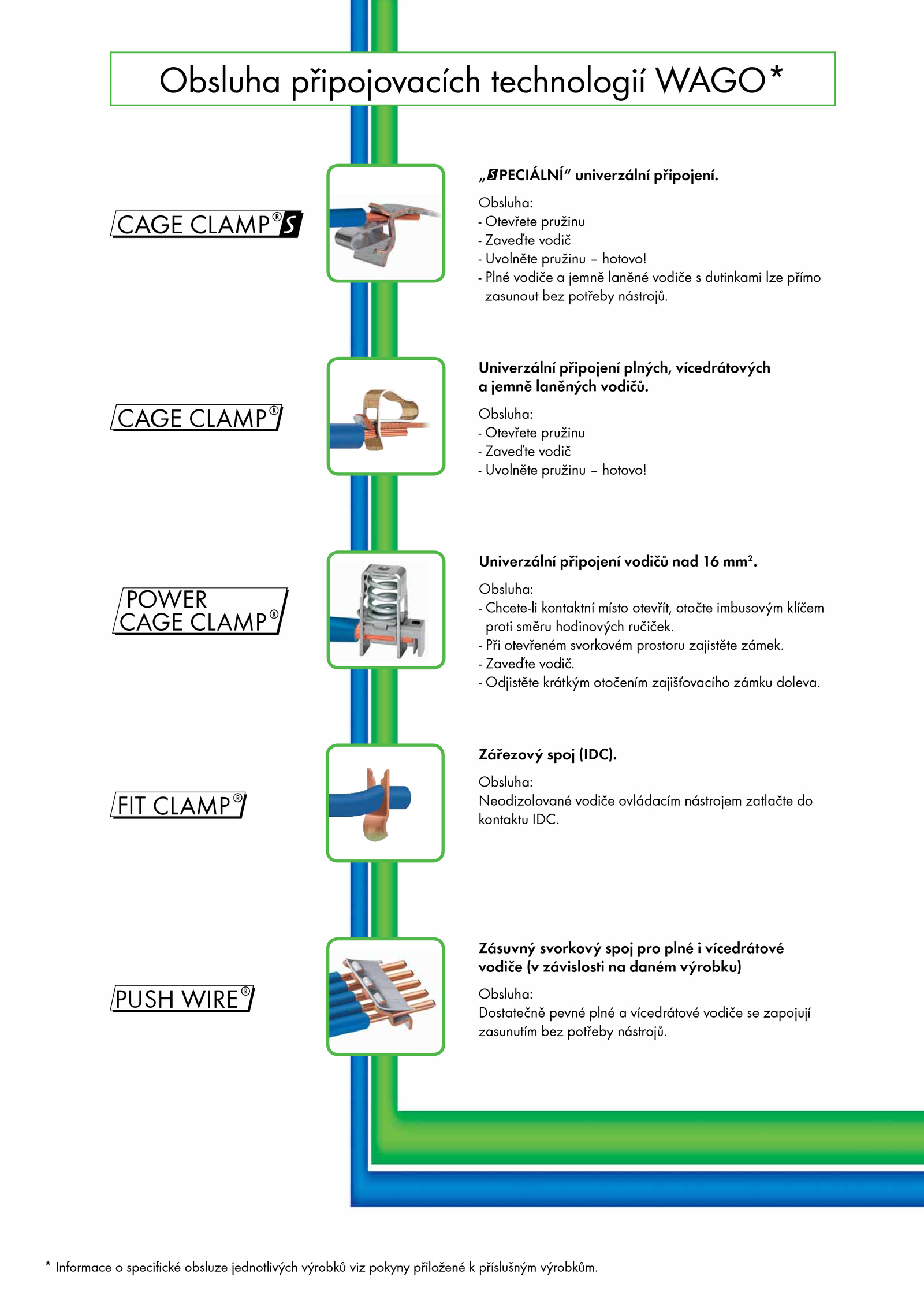

Obsluha připojovacích technologií WAGO*
Univerzální připojení plných, vícedrátových
a jemně laněných vodičů.
Obsluha:
- Otevřete pružinu
- Zaveďte vodič
- Uvolněte pružinu hotovo!
- Plné vodiče jemně laněné vodiče dutinkami lze přímo
zasunout bez potřeby nástrojů.
.
- Odjistěte krátkým otočením zajišťovacího zámku doleva.
Obsluha:
- Chcete-li kontaktní místo otevřít, otočte imbusovým klíčem
proti směru hodinových ručiček.
Obsluha:
- Otevřete pružinu
- Zaveďte vodič
- Uvolněte pružinu hotovo!
„@PECIÁLNÍ“ univerzální připojení.
- Zaveďte vodič.
Univerzální připojení vodičů nad mm2
.
Zásuvný svorkový spoj pro plné vícedrátové
vodiče závislosti daném výrobku)
Obsluha:
Dostatečně pevné plné vícedrátové vodiče zapojují
zasunutím bez potřeby nástrojů.
Obsluha:
Neodizolované vodiče ovládacím nástrojem zatlačte do
kontaktu IDC.
* Informace specifické obsluze jednotlivých výrobků viz pokyny přiložené příslušným výrobkům.
Zářezový spoj (IDC)
