Online simulace (po kanálech) zablokování/uvolnění;
hodnota simulace: 0/1
Online simulace (po modulech) Diagnostika
Diagnostické I/O
Diagnostické I/O (po modulech) zkrat napájení snímače
podpětí (ULS UA)
Mapování obrazu vstupů/výstupů
Šířka procesních dat bajt data stav
Indikace
SB: stav systémové sběrnice LED dioda (zelená/červená)
F: chybový stav LED dioda (červená)
0–7: stav signálu vstupech LED dioda (žlutá)
ULS UA: stav napájení LED dioda (zelená)
Indikace bez ukládání
Všeobecné technické údaje
Rozměry (mm) 35,7 117
Hmotnost 270.2
381
2
M8
270 pF270 pF
M12
M8
1: ULS
2: UA
3: ULS
4: UA
1: V
3: ULS
4: Input
Upevnění
modulu
X1–X8
Napájení
Diagnostika
Vstup 0–7
Chyba F

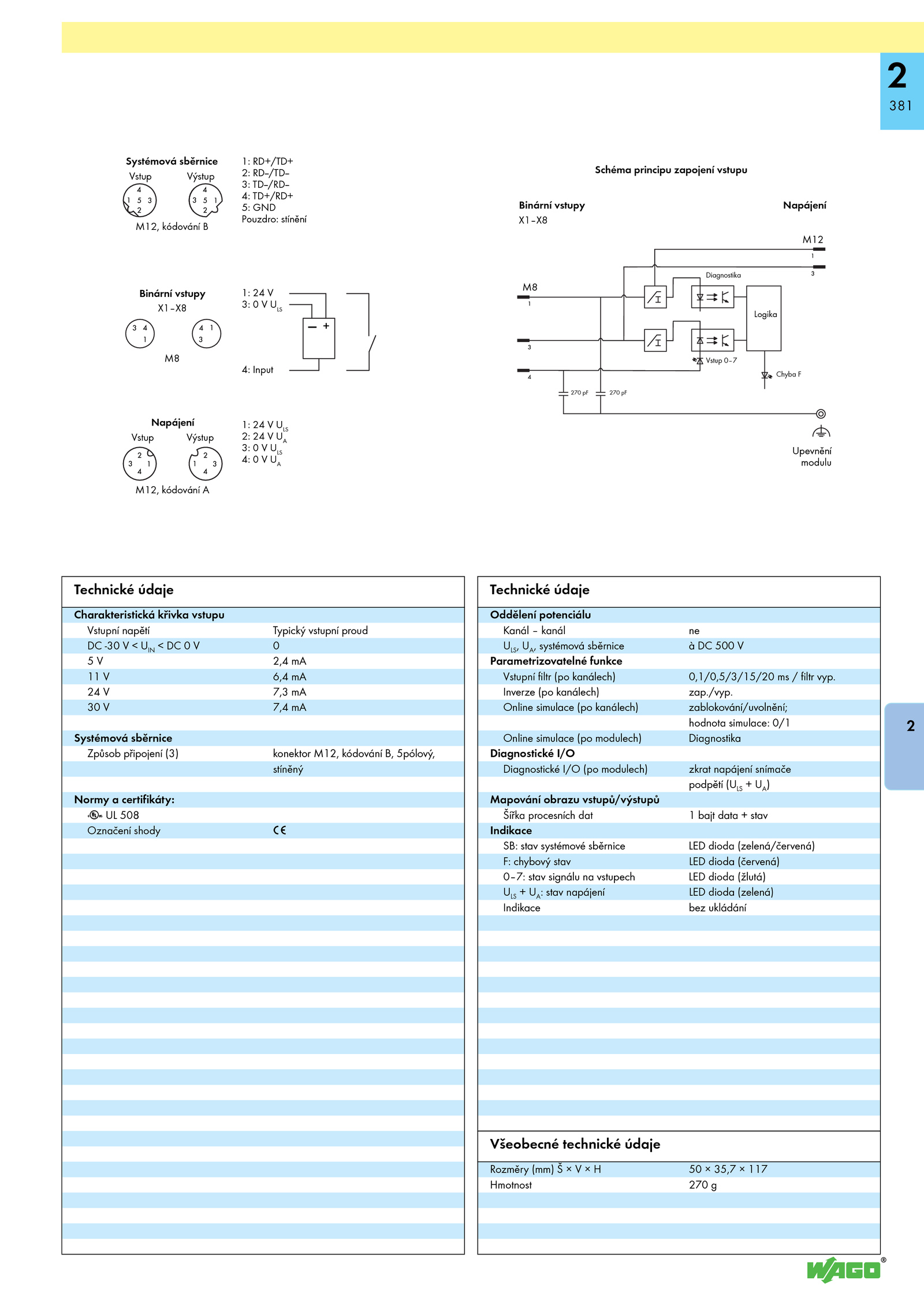

Schéma principu zapojení vstupu
Logika
X1–X8
Vstup Výstup
M12, kódování B
Vstup Výstup
M12, kódování A
Napájení
Systémová sběrnice
Binární vstupy
Binární vstupy
1: RD+/TD+
2: RD--/TD--
3: TD--/RD--
4: TD+/RD+
5: GND
Pouzdro: stínění
Technické údaje
Charakteristická křivka vstupu
Vstupní napětí Typický vstupní proud
DC -30 UIN 0
5 2,4 mA
11 6,4 mA
24 7,3 mA
30 7,4 mA
Systémová sběrnice
Způsob připojení (3) konektor M12, kódování 5pólový,
stíněný
Normy certifikáty:
r 508
Označení shody 1
Technické údaje
Oddělení potenciálu
Kanál kanál ne
ULS, UA, systémová sběrnice 500 V
Parametrizovatelné funkce
Vstupní filtr (po kanálech) 0,1/0,5/3/15/20 filtr vyp./vyp.
Inverze (po kanálech) zap
