(technologie) zatížení snímače zatížení
akčního členu
Příkon max.
Provozní režimy:
• Vzestupný čítač uvolňovacím vstupem
• Vzestupný/sestupný čítač
• Frekvenční čítač
• Čítač časovou bránou
Úrovně technologie systému jsou galvanicky odděleny.

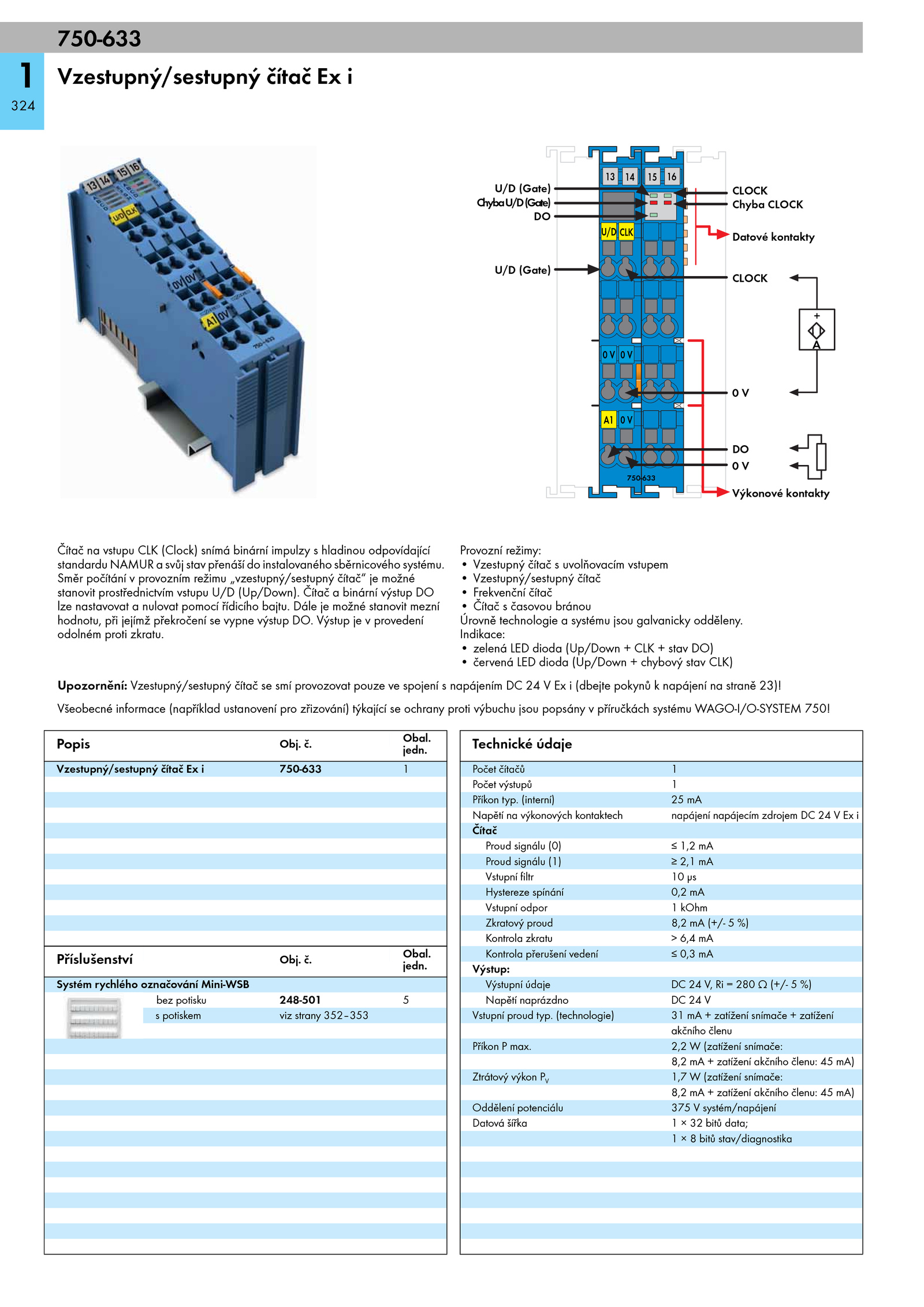

Vzestupný/sestupný čítač 750-633 1
Příslušenství Obj.
Směr počítání provozním režimu „vzestupný/sestupný čítač“ možné
stanovit prostřednictvím vstupu U/D (Up/Down).
Obal.
jedn.
Indikace:
• zelená LED dioda (Up/Down CLK stav DO)
• červená LED dioda (Up/Down chybový stav CLK)
Upozornění: Vzestupný/sestupný čítač smí provozovat pouze spojení napájením (dbejte pokynů napájení straně 23)!
Všeobecné informace (například ustanovení pro zřizování) týkající ochrany proti výbuchu jsou popsány příručkách systému WAGO-I/O-SYSTEM 750!
Popis Obj. Dále možné stanovit mezní
hodnotu, při jejímž překročení vypne výstup DO. č.
jedn. Výstup provedení
odolném proti zkratu. Čítač binární výstup DO
lze nastavovat nulovat pomocí řídicího bajtu. (interní) mA
Napětí výkonových kontaktech napájení napájecím zdrojem i
Čítač
Proud signálu (0) 1,2 mA
Proud signálu (1) 2,1 mA
Vstupní filtr μs
Hystereze spínání 0,2 mA
Vstupní odpor kOhm
Zkratový proud 8,2 (+/- %)
Kontrola zkratu 6,4 mA
Kontrola přerušení vedení 0,3 mA
Výstup:
Výstupní údaje 280 (+/- %)
Napětí naprázdno V
Vstupní proud typ. č.
Systém rychlého označování Mini-WSB
bez potisku 248-501 5
s potiskem viz strany 352–353
Technické údaje
Počet čítačů 1
Počet výstupů 1
Příkon typ. 2,2 (zatížení snímače:
8,2 zatížení akčního členu: mA)
Ztrátový výkon 1,7 (zatížení snímače:
8,2 zatížení akčního členu: mA)
Oddělení potenciálu 375 systém/napájení
Datová šířka bitů data;
1 bitů stav/diagnostika
750-633
.1
324
Vzestupný/sestupný čítač i
13 14
0 V
A1 V
750-633
15 16
U/D CLK
+
A
Výkonové kontakty
CLOCK
U/D (Gate)
U/D (Gate)
DO
ChybaU/D(Gate)
0 V
Chyba CLOCK
Datové kontakty
DO
0 V
CLOCK
Čítač vstupu CLK (Clock) snímá binární impulzy hladinou odpovídající
standardu NAMUR svůj stav přenáší instalovaného sběrnicového systému.
