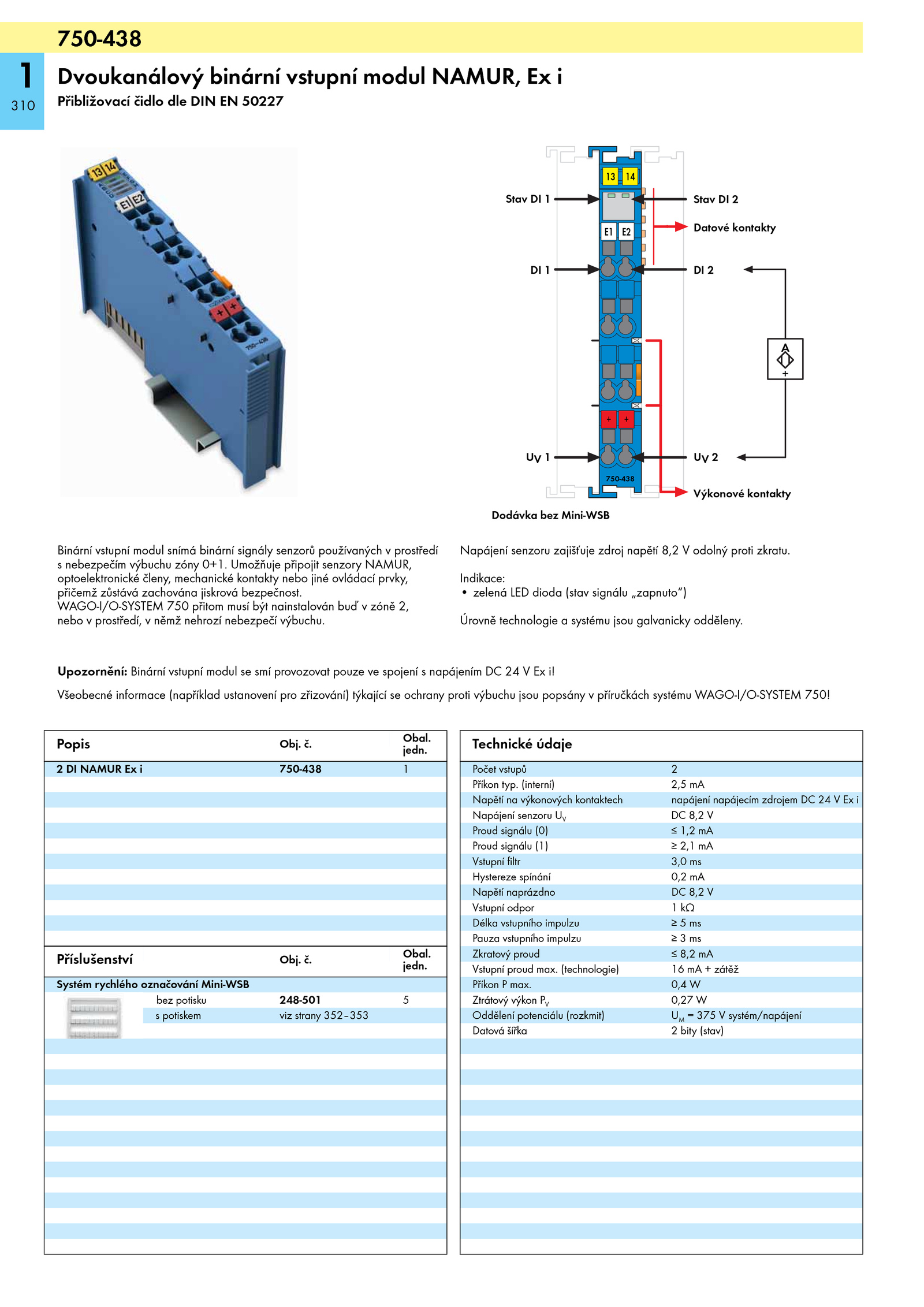

Dvoukanálový binární vstupní modul NAMUR, i
Přibližovací čidlo dle DIN 50227
Dodávka bez Mini-WSB
E1
13 14
750-438
+
+
A
E2
+
Výkonové kontakty
Stav 2
UV 1
DI 1
Stav 1
UV 2
Datové kontakty
DI 2
Binární vstupní modul snímá binární signály senzorů používaných prostředí
s nebezpečím výbuchu zóny 0+1.
jedn. (technologie) zátěž
Příkon max. č.
jedn.
2 NAMUR 750-438 1
Příslušenství Obj.
Obal.
Systém rychlého označování Mini-WSB
bez potisku 248-501 5
s potiskem viz strany 352–353
Technické údaje
Počet vstupů 2
Příkon typ. (interní) 2,5 mA
Napětí výkonových kontaktech napájení napájecím zdrojem i
Napájení senzoru 8,2 V
Proud signálu (0) 1,2 mA
Proud signálu (1) 2,1 mA
Vstupní filtr 3,0 ms
Hystereze spínání 0,2 mA
Napětí naprázdno 8,2 V
Vstupní odpor kΩ
Délka vstupního impulzu ms
Pauza vstupního impulzu ms
Zkratový proud 8,2 mA
Vstupní proud max.
Napájení senzoru zajišťuje zdroj napětí 8,2 odolný proti zkratu.
Indikace:
• zelená LED dioda (stav signálu „zapnuto“)
Úrovně technologie systému jsou galvanicky odděleny. č. 0,4 W
Ztrátový výkon 0,27 W
Oddělení potenciálu (rozkmit) 375 systém/napájení
Datová šířka bity (stav)
750-438
. Umožňuje připojit senzory NAMUR,
optoelektronické členy, mechanické kontakty nebo jiné ovládací prvky,
přičemž zůstává zachována jiskrová bezpečnost.
Upozornění: Binární vstupní modul smí provozovat pouze spojení napájením i!
Všeobecné informace (například ustanovení pro zřizování) týkající ochrany proti výbuchu jsou popsány příručkách systému WAGO-I/O-SYSTEM 750!
Popis Obj.
WAGO-I/O-SYSTEM 750 přitom musí být nainstalován buď zóně 2,
nebo prostředí, němž nehrozí nebezpečí výbuchu
