Modulární I/O systémy IP20, rádiová technika, technika vzdáleného řízení TO-PASS, průmyslové přepínače PERSPECTO, modulární I/O systém IP67, blokový I/O systém IP67, boxy pro senzory, kabeláž a konektory IP67, napájecí zdroje.
Projektant pomocí nástroje WAGO-I/O-CHECK stanoví nahraje parametry bezpečného modulu.1
297
1.
Prostřednictvím rozhraní TCI volá selektivnímu zařízení předává nástroj pro zařízení. (Inicializace i-Par DB)
Bezpečný modul provádí synchronizaci sady parametrů porovnáním i-Par CRC řídicím systému modulu.7
(individuální
parametry zařízení)
Parametry i
(SIL, doba atd.
Načtení i-Par parametry modulů, proběhne-li synchronizace pořádku (bod 3), ale i-Par nemá žádné
nebo jiné parametrů.)
Parametry F
Engineeringový software
Výtisk
I/O-CHECK
i-Par DB
Comm FB
i-Par FBCustomer
Program
DP master
Engineeringový systémŘízení
ID parametru
ID
parametru
ID parametru GSD
F-Host PLC
IEC 1131

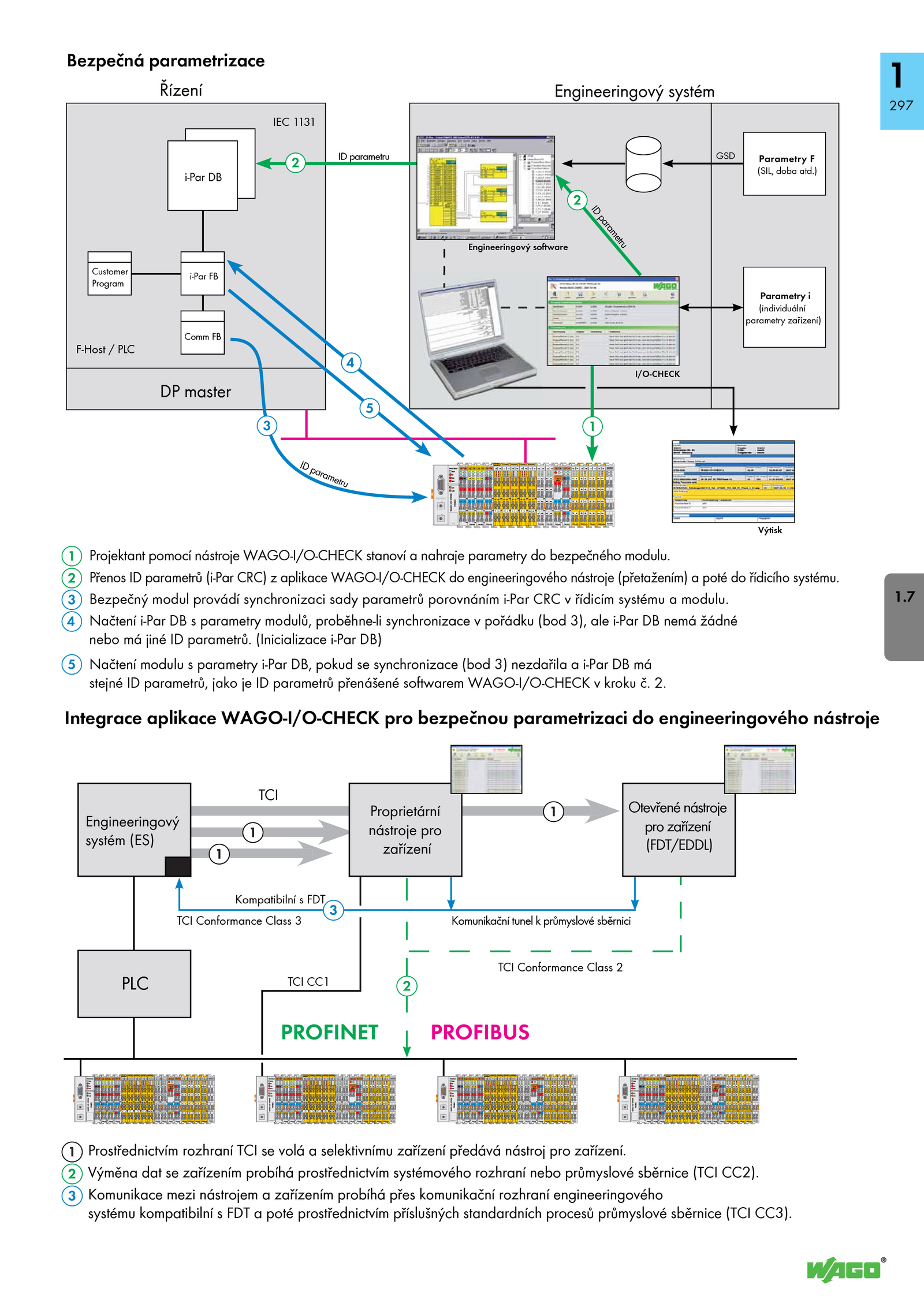

Bezpečná parametrizace
Načtení modulu parametry i-Par DB, pokud synchronizace (bod nezdařila i-Par má
stejné parametrů, jako parametrů přenášené softwarem WAGO-I/O-CHECK kroku 2.
PLC
Proprietární
nástroje pro
zařízení
Otevřené nástroje
pro zařízení
(FDT/EDDL)
Engineeringový
systém (ES)
TCI
Kompatibilní FDT
TCI Conformance Class 2
TCI Conformance Class Komunikační tunel průmyslové sběrnici
Integrace aplikace WAGO-I/O-CHECK pro bezpečnou parametrizaci engineeringového nástroje
.
Výměna dat zařízením probíhá prostřednictvím systémového rozhraní nebo průmyslové sběrnice (TCI CC2).
Přenos parametrů (i-Par CRC) aplikace WAGO-I/O-CHECK engineeringového nástroje (přetažením) poté řídicího systému.
TCI CC1
Komunikace mezi nástrojem zařízením probíhá přes komunikační rozhraní engineeringového
systému kompatibilní FDT poté prostřednictvím příslušných standardních procesů průmyslové sběrnice (TCI CC3)
