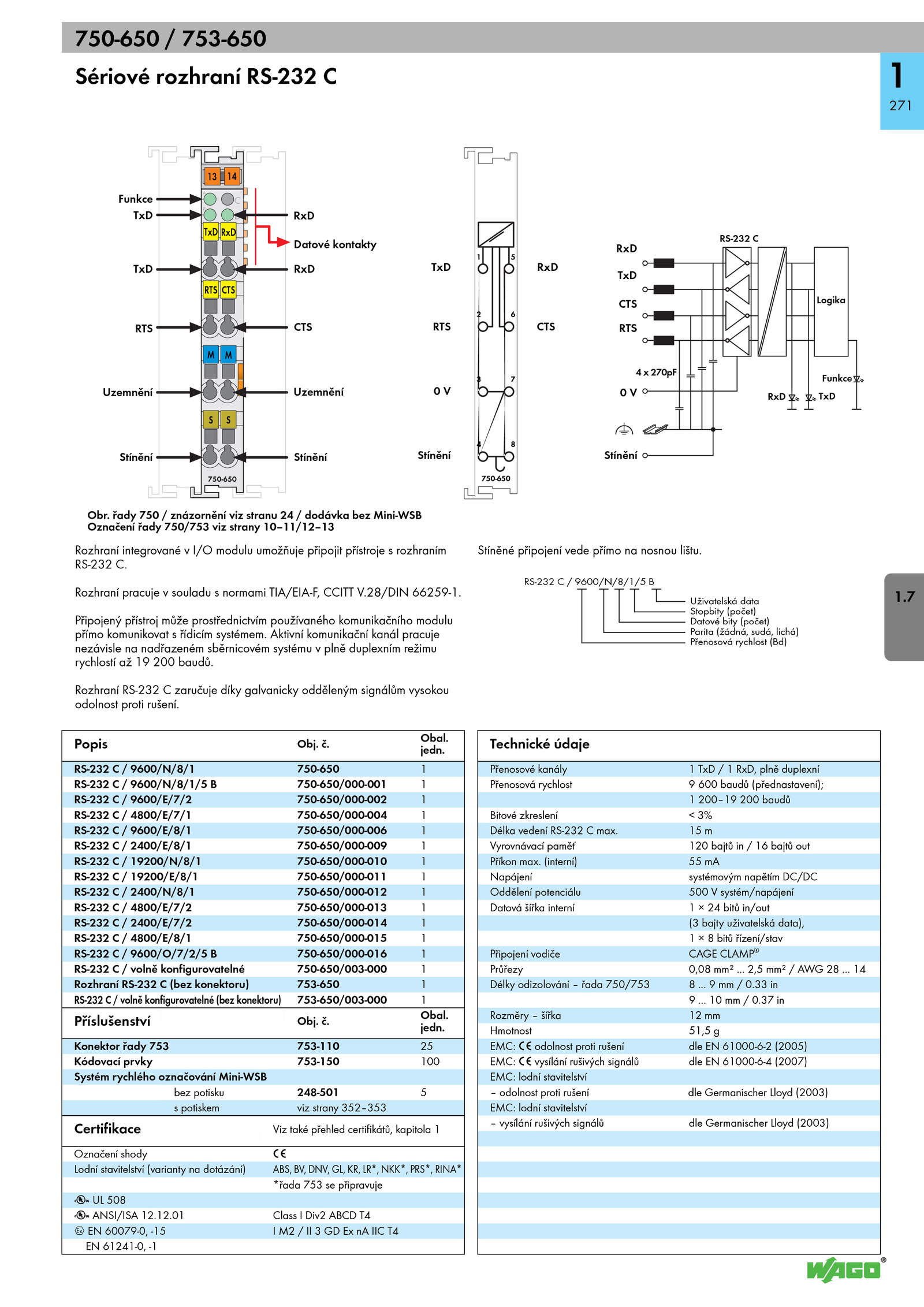

Sériové rozhraní RS-232 C
Obr..
Obal.
Připojený přístroj může prostřednictvím používaného komunikačního modulu
přímo komunikovat řídicím systémem. 0.. Aktivní komunikační kanál pracuje
nezávisle nadřazeném sběrnicovém systému plně duplexním režimu
rychlostí 200 baudů.
Stíněné připojení vede přímo nosnou lištu.750-650 753-650
1
271
1..
RS-232 9600/N/8/1 750-650 1
RS-232 9600/N/8/1/5 750-650/000-001 1
RS-232 9600/E/7/2 750-650/000-002 1
RS-232 4800/E/7/1 750-650/000-004 1
RS-232 9600/E/8/1 750-650/000-006 1
RS-232 2400/E/8/1 750-650/000-009 1
RS-232 19200/N/8/1 750-650/000-010 1
RS-232 19200/E/8/1 750-650/000-011 1
RS-232 2400/N/8/1 750-650/000-012 1
RS-232 4800/E/7/2 750-650/000-013 1
RS-232 2400/E/7/2 750-650/000-014 1
RS-232 4800/E/8/1 750-650/000-015 1
RS-232 9600/O/7/2/5 750-650/000-016 1
RS-232 volně konfigurovatelné 750-650/003-000 1
Rozhraní RS-232 (bez konektoru) 753-650 1
RS-232 volně konfigurovatelné (bez konektoru) 753-650/003-000 1
Příslušenství Obj.12.28/DIN 66259-1.
jedn. 0. řady 750 znázornění viz stranu dodávka bez Mini-WSB
Označení řady 750/753 viz strany 10–11/12–13
TxD RxD
RTS CTS
M M
S S
13 14
C
D
B
A
750-650
RTS
Uzemnění
RxD
Uzemnění
Stínění
TxD
Funkce
TxD
Stínění
CTS
Datové kontakty
RxD RxDTxD
RxD
RxD0 V
RTS RTS
CTS
4 270pF
CTS
TxD
TxD
RS-232 C
Funkce
Logika
StíněníStínění
Rozhraní integrované I/O modulu umožňuje připojit přístroje rozhraním
RS-232 C.
Rozhraní RS-232 zaručuje díky galvanicky odděleným signálům vysokou
odolnost proti rušení....
jedn. 2,5 mm² AWG .
Obal..
Rozhraní pracuje souladu normami TIA/EIA-F, CCITT V. (interní) mA
Napájení systémovým napětím DC/DC
Oddělení potenciálu 500 systém/napájení
Datová šířka interní bitů in/out
(3 bajty uživatelská data),
1 bitů řízení/stav
Připojení vodiče CAGE CLAMP®
Průřezy 0,08 mm² .37 in
Rozměry šířka mm
Hmotnost 51,5 g
EMC: odolnost proti rušení dle 61000-6-2 (2005)
EMC: vysílání rušivých signálů dle 61000-6-4 (2007)
EMC: lodní stavitelství
– odolnost proti rušení dle Germanischer Lloyd (2003)
EMC: lodní stavitelství
– vysílání rušivých signálů dle Germanischer Lloyd (2003)
.
Uživatelská data
Stopbity (počet)
Datové bity (počet)
Parita (žádná, sudá, lichá)
Přenosová rychlost (Bd)
RS-232 9600/N/8/1/5 B
Popis Obj. m
Vyrovnávací paměť 120 bajtů bajtů out
Příkon max. č..01 Class Div2 ABCD T4
4 60079-0, -15
EN 61241-0, -1
I IIC T4
Technické údaje
Přenosové kanály TxD RxD, plně duplexní
Přenosová rychlost 9 600 baudů (přednastavení);
1 200–19 200 baudů
Bitové zkreslení 3%
Délka vedení RS-232 max. 14
Délky odizolování řada 750/753 .33 in
9 . č.
Konektor řady 753 753-110 25
Kódovací prvky 753-150 100
Systém rychlého označování Mini-WSB
bez potisku 248-501 5
s potiskem viz strany 352–353
Certifikace Viz také přehled certifikátů, kapitola 1
Označení shody 1
Lodní stavitelství (varianty dotázání) ABS, BV, DNV, GL, KR, LR*, NKK*, PRS*, RINA*
*řada 753 připravuje
r 508
r ANSI/ISA 12
