Modulární I/O systémy IP20, rádiová technika, technika vzdáleného řízení TO-PASS, průmyslové přepínače PERSPECTO, modulární I/O systém IP67, blokový I/O systém IP67, boxy pro senzory, kabeláž a konektory IP67, napájecí zdroje.

Vydal: WAGO Elektro spol. s r.o. Autor: Wago ČR

Strana 134 z 669







Poznámky redaktora

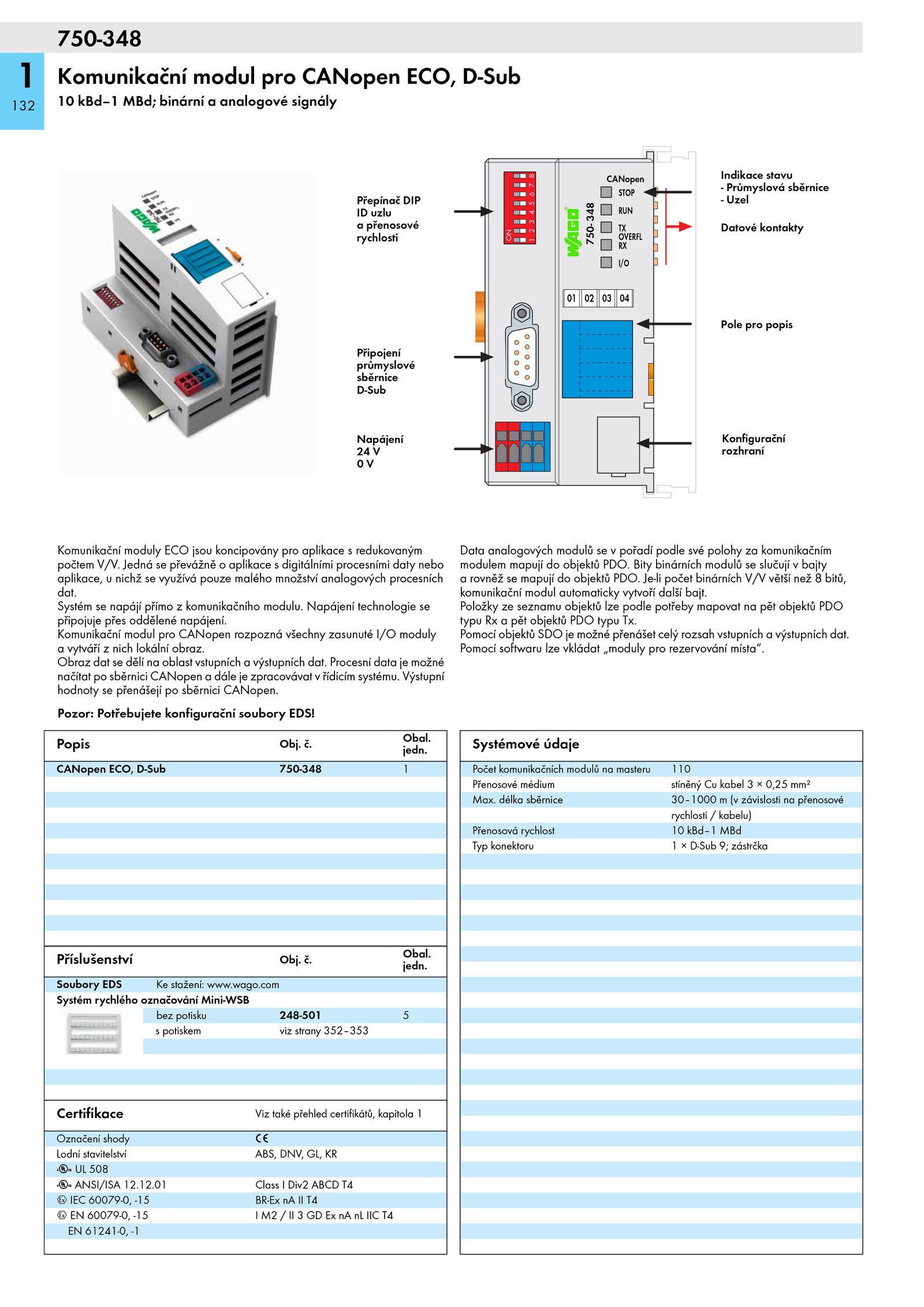

Výstupní hodnoty přenášejí sběrnici CANopen. Data analogových modulů pořadí podle své polohy komunikačním modulem mapují objektů PDO. Obal. Bity binárních modulů slučují bajty a rovněž mapují objektů PDO. č.750-348 1 132 Komunikační modul pro CANopen ECO, D-Sub 10 kBd–1 MBd; binární analogové signály STOP RUN TX I/O CANopen RX 12345678 ON OVERFL 01 04 750-348 W Konfigurační rozhraní Přepínač DIP ID uzlu a přenosové rychlosti Indikace stavu - Průmyslová sběrnice - Uzel Pole pro popis Napájení 24 V 0 V Připojení průmyslové sběrnice D-Sub Datové kontakty Komunikační moduly ECO jsou koncipovány pro aplikace redukovaným počtem V/V. Je-li počet binárních V/V větší než bitů, komunikační modul automaticky vytvoří další bajt. Napájení technologie se připojuje přes oddělené napájení. Pozor: Potřebujete konfigurační soubory EDS! Popis Obj. Komunikační modul pro CANopen rozpozná všechny zasunuté I/O moduly a vytváří nich lokální obraz. Obal. jedn. Procesní data možné načítat sběrnici CANopen dále zpracovávat řídicím systému. CANopen ECO, D-Sub 750-348 1 Příslušenství Obj. č. Pomocí softwaru lze vkládat „moduly pro rezervování místa“. Systém napájí přímo komunikačního modulu. Jedná převážně aplikace digitálními procesními daty nebo aplikace, nichž využívá pouze malého množství analogových procesních dat. Pomocí objektů SDO možné přenášet celý rozsah vstupních výstupních dat.12.com Systém rychlého označování Mini-WSB bez potisku 248-501 5 s potiskem viz strany 352–353 Certifikace Viz také přehled certifikátů, kapitola 1 Označení shody 1 Lodní stavitelství ABS, DNV, GL, KR r 508 r ANSI/ISA 12. Položky seznamu objektů lze podle potřeby mapovat pět objektů PDO typu pět objektů PDO typu Tx. Obraz dat dělí oblast vstupních výstupních dat. jedn.01 Class Div2 ABCD T4 4 IEC 60079-0, -15 BR-Ex T4 4 60079-0, -15 EN 61241-0, -1 I IIC T4 Systémové údaje Počet komunikačních modulů masteru 110 Přenosové médium stíněný kabel 0,25 mm² Max.wago. Soubory EDS stažení: www. délka sběrnice 30–1000 závislosti přenosové rychlosti kabelu) Přenosová rychlost kBd–1 MBd Typ konektoru D-Sub zástrčka
