Dvě rozhraní pro Ethernet integrovaný switch umožňují vytvořit sběrnicovou
topologii. Podporováno smíšené používání analogových (výměna dat po
slovech) binárních (výměna dat bitech) modulů.
Komunikační modul vhodný pro komunikaci průmyslové sběrnici sítích
EtherNet/IP MODBUS.750-352
1
114

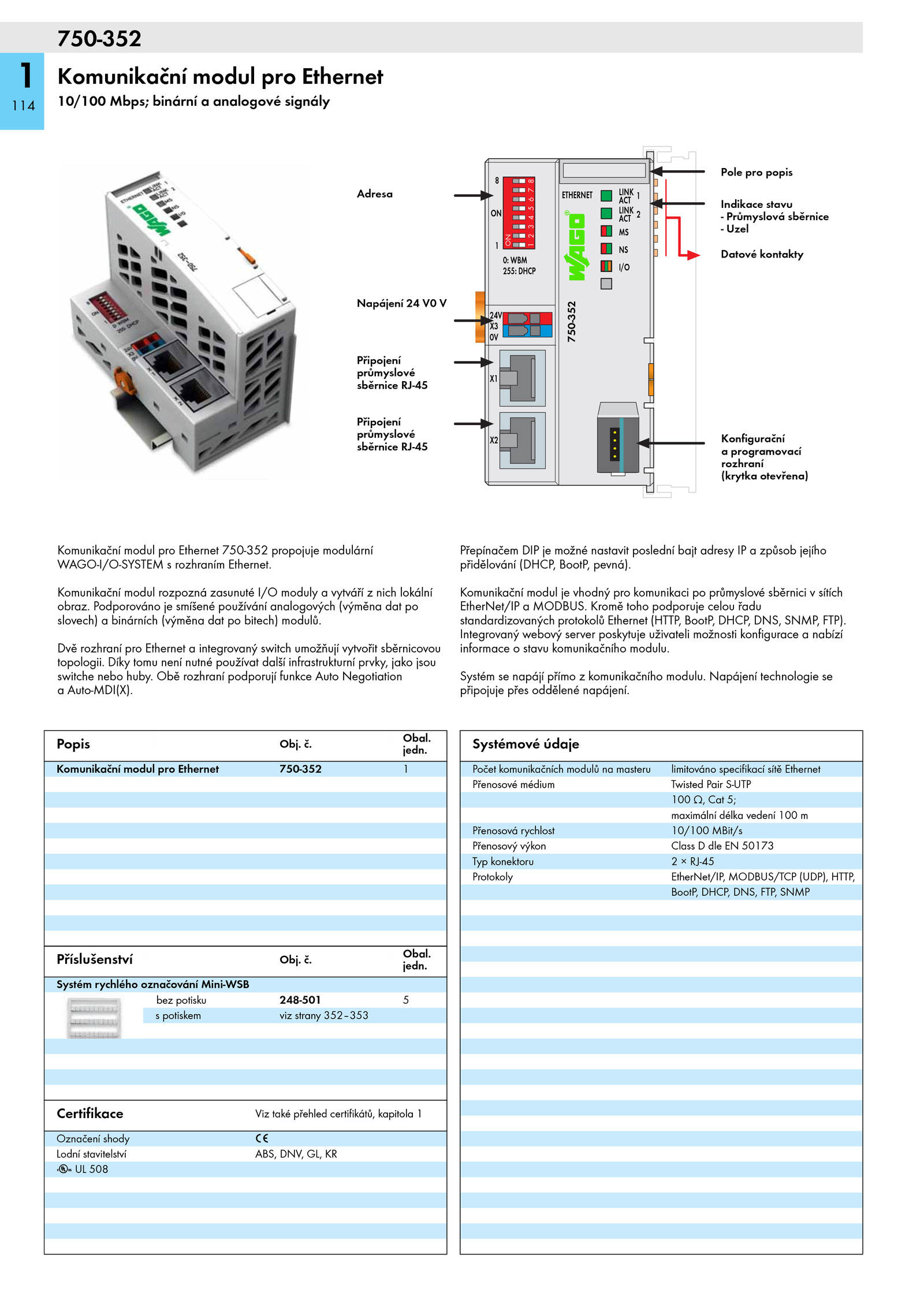

Komunikační modul pro Ethernet
10/100 Mbps; binární analogové signály
24V
X3
X1
1
8
ON
0: WBM
255: DHCP
X2
0V
I/O
NS
MS
LINK
ACT 1
LINK
ACT 2
ETHERNET
W750-352
12345678
ON
Indikace stavu
- Průmyslová sběrnice
- Uzel
Pole pro popis
Datové kontakty
Konfigurační
a programovací
rozhraní
(krytka otevřena)
Připojení
průmyslové
sběrnice RJ-45
Napájení V
Adresa
Připojení
průmyslové
sběrnice RJ-45
Komunikační modul pro Ethernet 750-352 propojuje modulární
WAGO-I/O-SYSTEM rozhraním Ethernet.
Systém rychlého označování Mini-WSB
bez potisku 248-501 5
s potiskem viz strany 352–353
Certifikace Viz také přehled certifikátů, kapitola 1
Označení shody 1
Lodní stavitelství ABS, DNV, GL, KR
r 508
Systémové údaje
Počet komunikačních modulů masteru limitováno specifikací sítě Ethernet
Přenosové médium Twisted Pair S-UTP
100 Cat 5;
maximální délka vedení 100 m
Přenosová rychlost 10/100 MBit/s
Přenosový výkon Class dle 50173
Typ konektoru RJ-45
Protokoly EtherNet/IP, MODBUS/TCP (UDP), HTTP,
BootP, DHCP, DNS, FTP, SNMP
.
Obal.
Komunikační modul pro Ethernet 750-352 1
Příslušenství Obj.
Integrovaný webový server poskytuje uživateli možnosti konfigurace nabízí
informace stavu komunikačního modulu. Kromě toho podporuje celou řadu
standardizovaných protokolů Ethernet (HTTP, BootP, DHCP, DNS, SNMP, FTP). Díky tomu není nutné používat další infrastrukturní prvky, jako jsou
switche nebo huby.
Obal.
Komunikační modul rozpozná zasunuté I/O moduly vytváří nich lokální
obraz.
jedn. č. Napájení technologie se
připojuje přes oddělené napájení.
jedn. č.
Systém napájí přímo komunikačního modulu. Obě rozhraní podporují funkce Auto Negotiation
a Auto-MDI(X).
Popis Obj.
Přepínačem DIP možné nastavit poslední bajt adresy způsob jejího
přidělování (DHCP, BootP, pevná)
