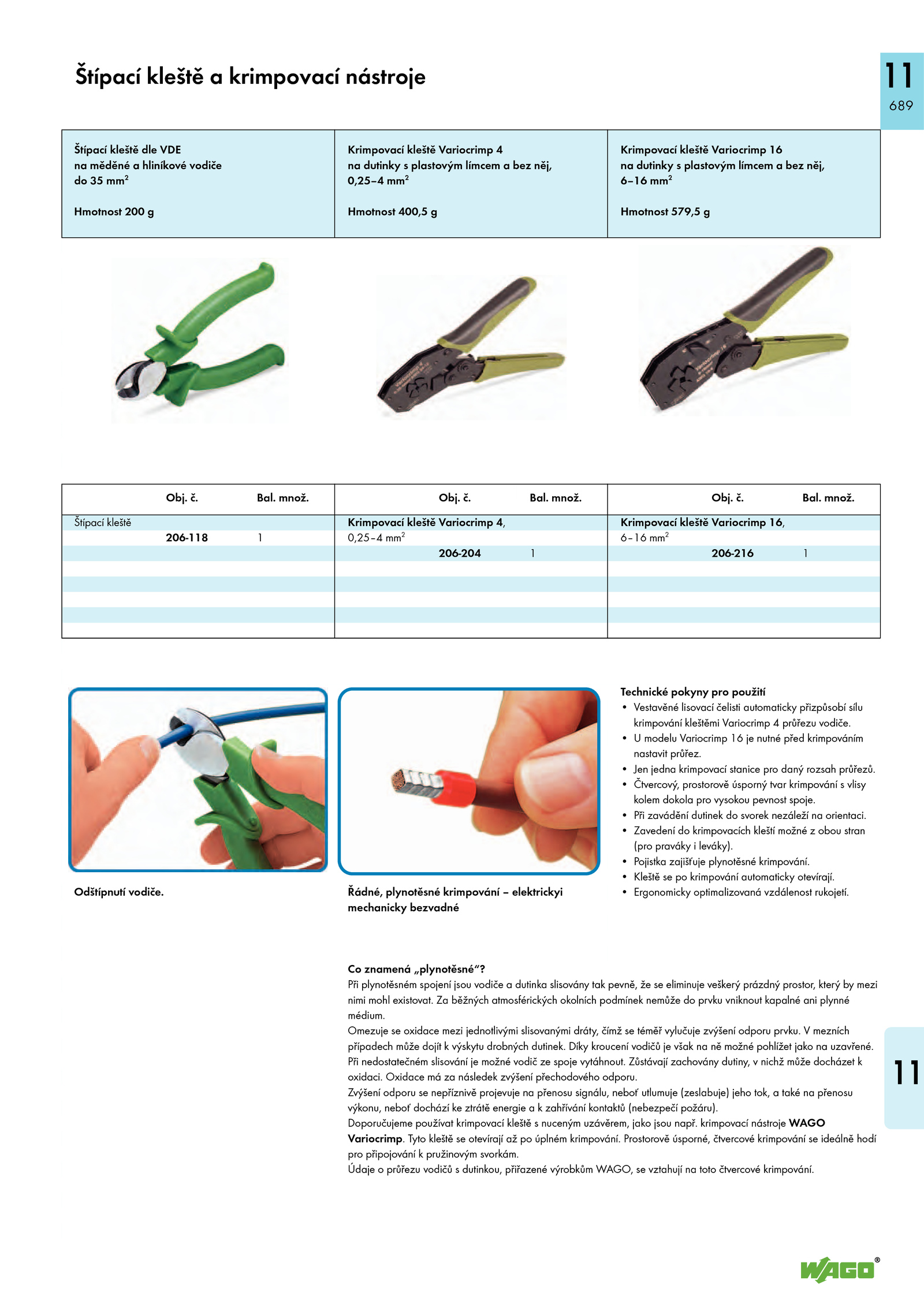

Odštípnutí vodiče. krimpovací nástroje WAGO
Variocrimp. Řádné, plynotěsné krimpování elektrickyi
mechanicky bezvadné
Co znamená „plynotěsné“?
Při plynotěsném spojení jsou vodiče dutinka slisovány tak pevně, eliminuje veškerý prázdný prostor, který mezi
nimi mohl existovat. Zůstávají zachovány dutiny, nichž může docházet k
oxidaci.
• Jen jedna krimpovací stanice pro daný rozsah průřezů.
Údaje průřezu vodičů dutinkou, přiřazené výrobkům WAGO, vztahují toto čtvercové krimpování. Obj.11
689
11
Štípací kleště krimpovací nástroje
Štípací kleště dle VDE
na měděné hliníkové vodiče
do mm2
Hmotnost 200 g
Krimpovací kleště Variocrimp 4
na dutinky plastovým límcem bez něj,
0,25–4 mm2
Hmotnost 400,5 g
Krimpovací kleště Variocrimp 16
na dutinky plastovým límcem bez něj,
6–16 mm2
Hmotnost 579,5 g
Obj. mezních
případech může dojít výskytu drobných dutinek. Tyto kleště otevírají úplném krimpování.
Při nedostatečném slisování možné vodič spoje vytáhnout. Díky kroucení vodičů však možné pohlížet jako uzavřené. běžných atmosférických okolních podmínek nemůže prvku vniknout kapalné ani plynné
médium.
• Při zavádění dutinek svorek nezáleží orientaci. Oxidace následek zvýšení přechodového odporu. množ.
Doporučujeme používat krimpovací kleště nuceným uzávěrem, jako jsou např. Obj. Bal.
Štípací kleště Krimpovací kleště Variocrimp 4,
0,25–4 mm2
Krimpovací kleště Variocrimp 16,
6–16 mm2
206-118 1
206-204 206-216 1
Technické pokyny pro použití
• Vestavěné lisovací čelisti automaticky přizpůsobí sílu
krimpování kleštěmi Variocrimp průřezu vodiče.
Zvýšení odporu nepříznivě projevuje přenosu signálu, neboť utlumuje (zeslabuje) jeho tok, také přenosu
výkonu, neboť dochází ztrátě energie zahřívání kontaktů (nebezpečí požáru). Bal. množ. Bal.
Omezuje oxidace mezi jednotlivými slisovanými dráty, čímž téměř vylučuje zvýšení odporu prvku.
• Ergonomicky optimalizovaná vzdálenost rukojetí.
• Kleště krimpování automaticky otevírají.
• Pojistka zajišťuje plynotěsné krimpování.
.
• Čtvercový, prostorově úsporný tvar krimpování vlisy
kolem dokola pro vysokou pevnost spoje.
• Zavedení krimpovacích kleští možné obou stran
(pro praváky leváky).
• modelu Variocrimp nutné před krimpováním
nastavit průřez. množ. Prostorově úsporné, čtvercové krimpování ideálně hodí
pro připojování pružinovým svorkám
