základě vytížení sběrnice DALI jednom modulu DALI Multi
Master (753-647) smí provozovat maximálně univerzálních senzorů DALI.
Pokyny pro instalaci:
Montáž stropu Montáž krabice Přisazená montáž
Popis
Senzor DALI-M 5DPI 41rc
(montáž stropu)
Senzor DALI-M 5DPI 41w
(montáž krabice)
Senzor DALI-M 5DPI 41rs
(přisazená montáž)
Objednací číslo 2851-8301 2851-8302 2851-8303
Technické údaje
Ø snímané oblasti při montáži výšce 2,5 m
Rozšíření snímané oblasti (při montáži výšce 2,5 m
a natočení 15°)
2 (při montáži výšce 2,5 m
a natočení 15°)
-
Možnost natočení Ano Ano Ne
Rozsah natočení 15° 15° 0°
Úhel snímání 360°
Měření světla hlavě senzoru .
- Oblast snímaná senzorem musí nacházet oblasti osvětlované řízenými svítidly.Ø70
Ø86
46
5 Ø86
554,2
6,9
40
55
20
79
Ø101
Ø103
Ø52
60
Ø4,5

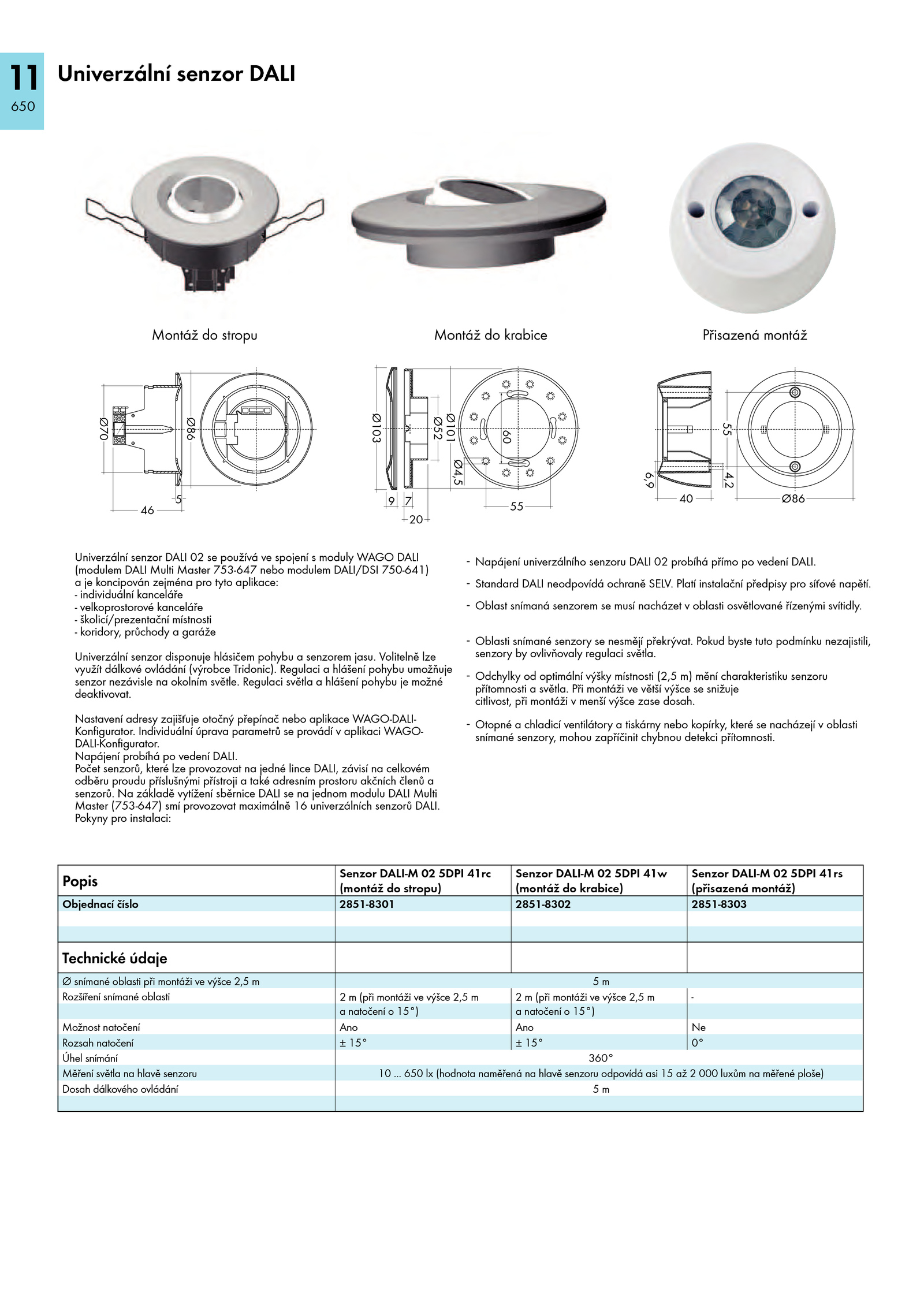

Univerzální senzor DALI
- Napájení univerzálního senzoru DALI probíhá přímo vedení DALI.
Univerzální senzor DALI používá spojení moduly WAGO DALI
(modulem DALI Multi Master 753-647 nebo modulem DALI/DSI 750-641)
a koncipován zejména pro tyto aplikace:
- individuální kanceláře
- velkoprostorové kanceláře
- školicí/prezentační místnosti
- koridory, průchody garáže
Univerzální senzor disponuje hlásičem pohybu senzorem jasu.
- Otopné chladicí ventilátory tiskárny nebo kopírky, které nacházejí oblasti
snímané senzory, mohou zapříčinit chybnou detekci přítomnosti. Individuální úprava parametrů provádí aplikaci WAGO-
DALI-Konfigurator..
Počet senzorů, které lze provozovat jedné lince DALI, závisí celkovém
odběru proudu příslušnými přístroji také adresním prostoru akčních členů a
senzorů.
Napájení probíhá vedení DALI.
- Standard DALI neodpovídá ochraně SELV. 650 (hodnota naměřená hlavě senzoru odpovídá asi 2 000 luxům měřené ploše)
Dosah dálkového ovládání m
11
650
.. Při montáži větší výšce snižuje
citlivost, při montáži menší výšce zase dosah. Pokud byste tuto podmínku nezajistili,
senzory ovlivňovaly regulaci světla. Regulaci hlášení pohybu umožňuje
senzor nezávisle okolním světle.
- Odchylky optimální výšky místnosti (2,5 mění charakteristiku senzoru
přítomnosti světla.
Nastavení adresy zajišťuje otočný přepínač nebo aplikace WAGO-DALI-
Konfigurator.
- Oblasti snímané senzory nesmějí překrývat. Regulaci světla hlášení pohybu možné
deaktivovat. Platí instalační předpisy pro síťové napětí. Volitelně lze
využít dálkové ovládání (výrobce Tridonic)
