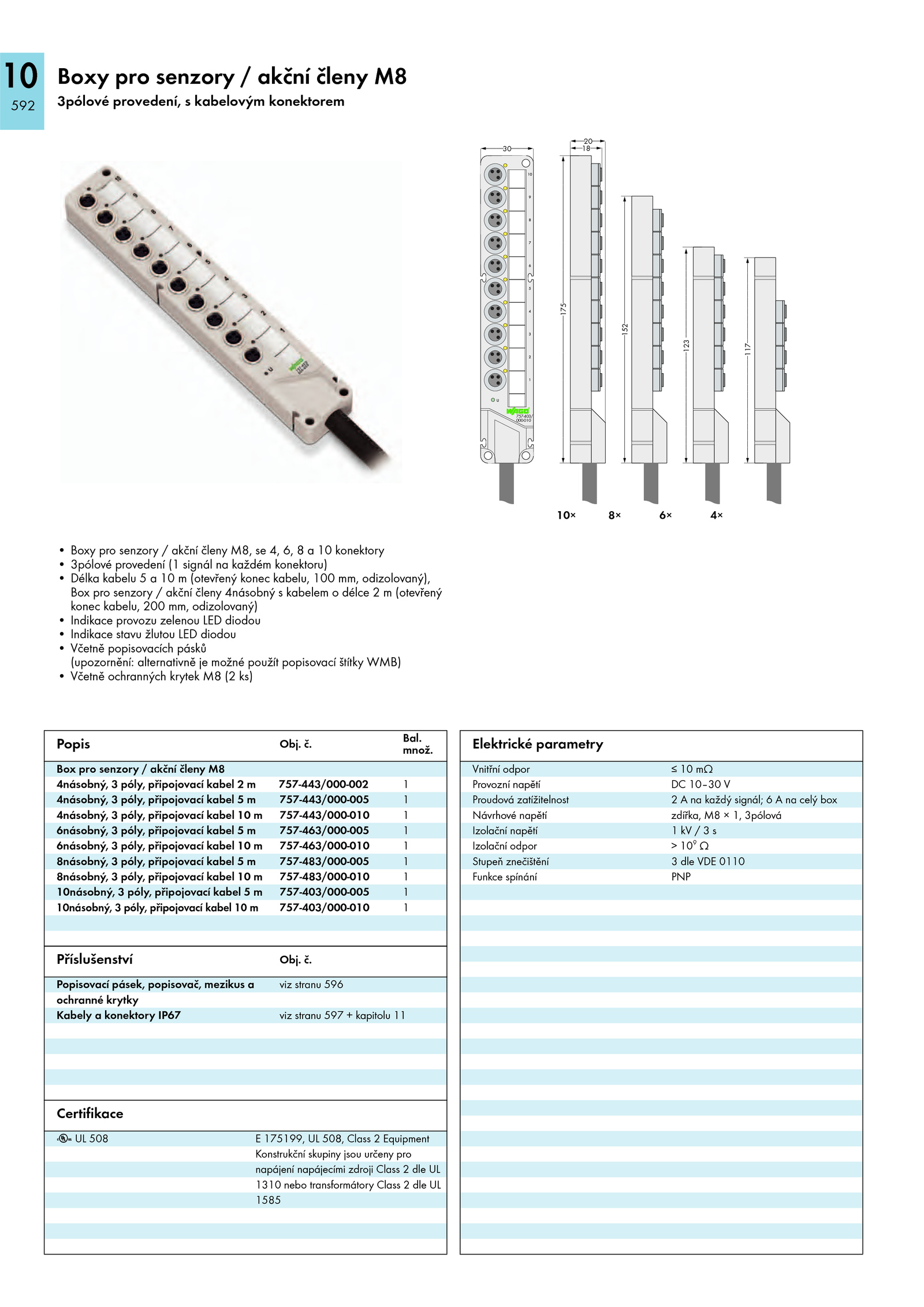

Boxy pro senzory akční členy M8
3pólové provedení, kabelovým konektorem
10× 4×
<____30____> <_18_>
<__20__>
<_________________________________________175_________________________________________>
<_____________________________________152_____________________________________>
<_____________________________123_______________________>
<____________________________117______________________>
757-403/
000-010
• Boxy pro senzory akční členy M8, konektory
• 3pólové provedení signál každém konektoru)
• Délka kabelu (otevřený konec kabelu, 100 mm, odizolovaný),
Box pro senzory akční členy 4násobný kabelem délce (otevřený
konec kabelu, 200 mm, odizolovaný)
• Indikace provozu zelenou LED diodou
• Indikace stavu žlutou LED diodou
• Včetně popisovacích pásků
(upozornění: alternativně možné použít popisovací štítky WMB)
• Včetně ochranných krytek ks)
Popis Obj.
Popisovací pásek, popisovač, mezikus a
ochranné krytky
viz stranu 596
Kabely konektory IP67 viz stranu 597 kapitolu 11
Certifikace
r 508 175199, 508, Class Equipment
Konstrukční skupiny jsou určeny pro
napájení napájecími zdroji Class dle UL
1310 nebo transformátory Class dle UL
1585
Elektrické parametry
Vnitřní odpor mΩ
Provozní napětí 10–30 V
Proudová zatížitelnost každý signál; celý box
Návrhové napětí zdířka, 3pólová
Izolační napětí s
Izolační odpor 109
Ω
Stupeň znečištění dle VDE 0110
Funkce spínání PNP
.
Bal.
Box pro senzory akční členy M8
4násobný, póly, připojovací kabel 757-443/000-002 1
4násobný, póly, připojovací kabel 757-443/000-005 1
4násobný, póly, připojovací kabel 757-443/000-010 1
6násobný, póly, připojovací kabel 757-463/000-005 1
6násobný, póly, připojovací kabel 757-463/000-010 1
8násobný, póly, připojovací kabel 757-483/000-005 1
8násobný, póly, připojovací kabel 757-483/000-010 1
10násobný, póly, připojovací kabel 757-403/000-005 1
10násobný, póly, připojovací kabel 757-403/000-010 1
Příslušenství Obj. č. č.
množ
