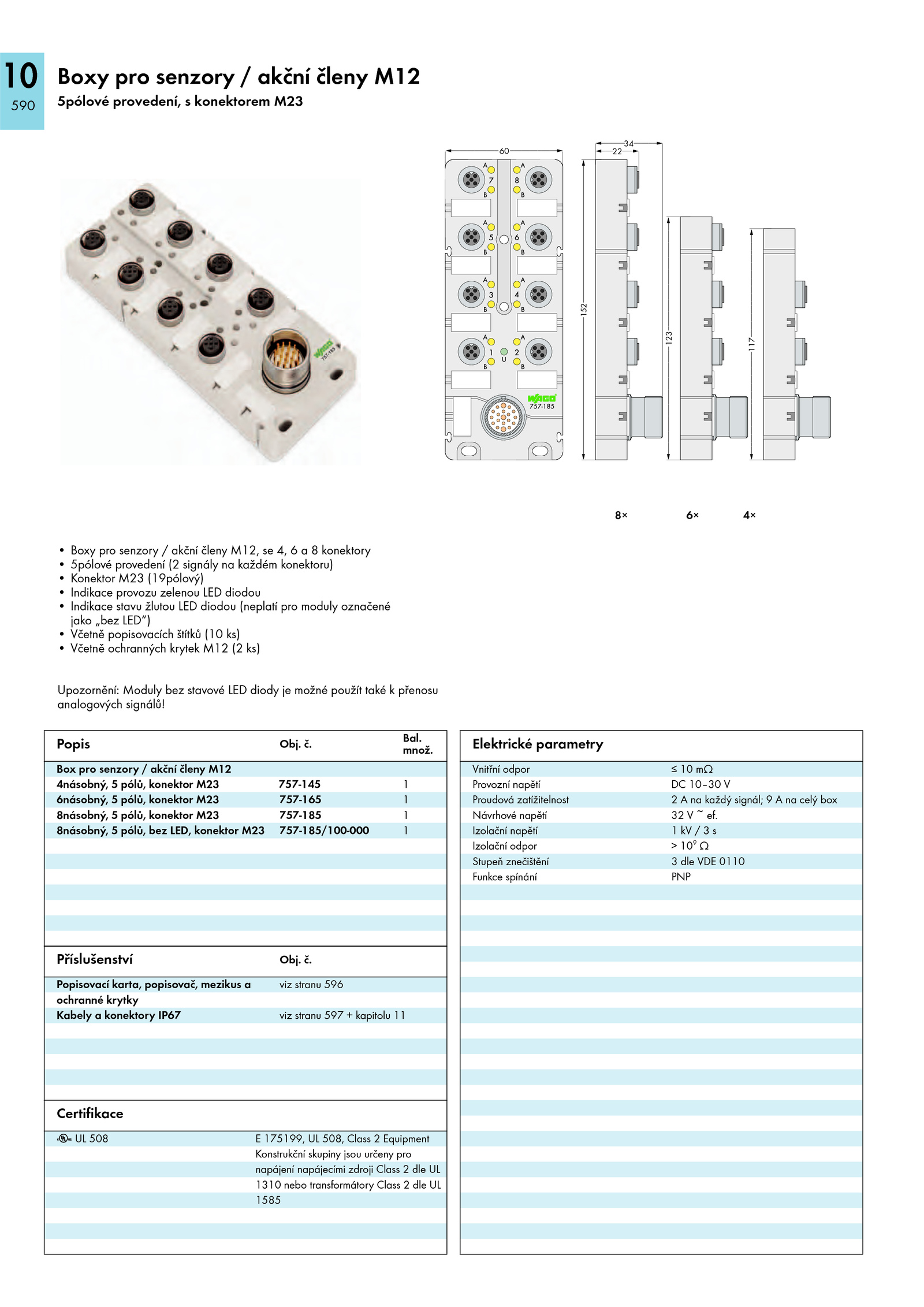

Bal.10
590
Boxy pro senzory akční členy M12
5pólové provedení, konektorem M23
8× 4×
<_____34_____>
<___________60___________> <__22__>
<___________________________123___________________________>
<_________________________117_________________________>
<____________________________________152____________________________________>
• Boxy pro senzory akční členy M12, konektory
• 5pólové provedení signály každém konektoru)
• Konektor M23 (19pólový)
• Indikace provozu zelenou LED diodou
• Indikace stavu žlutou LED diodou (neplatí pro moduly označené
jako „bez LED“)
• Včetně popisovacích štítků (10 ks)
• Včetně ochranných krytek M12 ks)
Upozornění: Moduly bez stavové LED diody možné použít také přenosu
analogových signálů!
Popis Obj.
Popisovací karta, popisovač, mezikus a
ochranné krytky
viz stranu 596
Kabely konektory IP67 viz stranu 597 kapitolu 11
Certifikace
r 508 175199, 508, Class Equipment
Konstrukční skupiny jsou určeny pro
napájení napájecími zdroji Class dle UL
1310 nebo transformátory Class dle UL
1585
Elektrické parametry
Vnitřní odpor mΩ
Provozní napětí 10–30 V
Proudová zatížitelnost každý signál; celý box
Návrhové napětí ef.
Box pro senzory akční členy M12
4násobný, pólů, konektor M23 757-145 1
6násobný, pólů, konektor M23 757-165 1
8násobný, pólů, konektor M23 757-185 1
8násobný, pólů, bez LED, konektor M23 757-185/100-000 1
Příslušenství Obj. č.
množ.
Izolační napětí s
Izolační odpor 109
Ω
Stupeň znečištění dle VDE 0110
Funkce spínání PNP
. č
