(1) Popis senzoru akčního členu
(2) Popis modulu
(3) LED indikátor stavu (po kanálech), žlutý
(4) LED indikátor provozu modulu, zelený

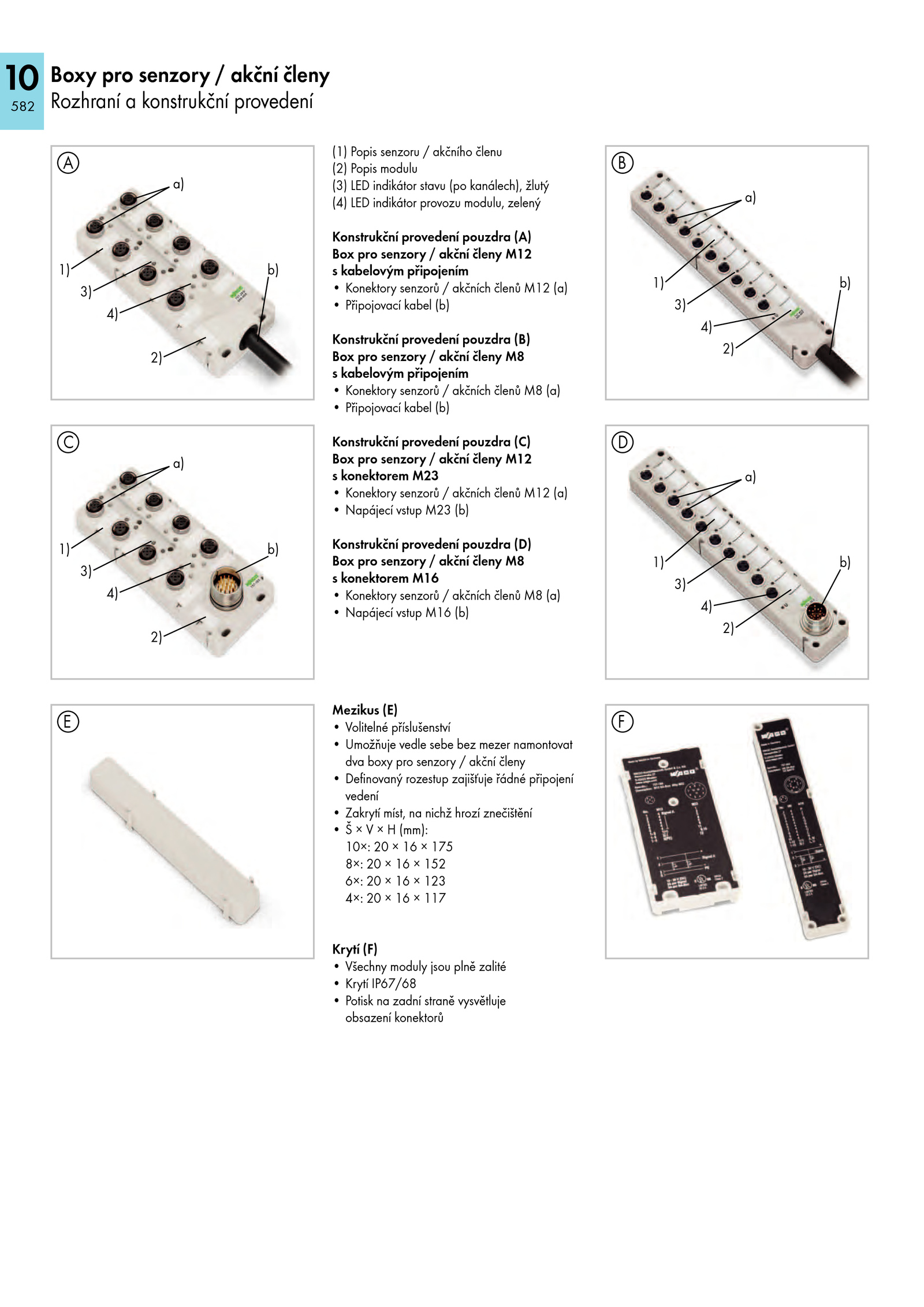

Konstrukční provedení pouzdra (A)
Box pro senzory akční členy M12
s kabelovým připojením
• Konektory senzorů akčních členů M12 (a)
• Připojovací kabel (b)
Konstrukční provedení pouzdra (B)
Box pro senzory akční členy M8
s kabelovým připojením
• Konektory senzorů akčních členů (a)
• Připojovací kabel (b)
Konstrukční provedení pouzdra (C)
Box pro senzory akční členy M12
s konektorem M23
• Konektory senzorů akčních členů M12 (a)
• Napájecí vstup M23 (b)
Konstrukční provedení pouzdra (D)
Box pro senzory akční členy M8
s konektorem M16
• Konektory senzorů akčních členů (a)
• Napájecí vstup M16 (b)
Mezikus (E)
• Volitelné příslušenství
• Umožňuje vedle sebe bez mezer namontovat
dva boxy pro senzory akční členy
• Definovaný rozestup zajišťuje řádné připojení
vedení
• Zakrytí míst, nichž hrozí znečištění
• (mm):
10×: 175
8×: 152
6×: 123
4×: 117
Krytí (F)
• Všechny moduly jsou plně zalité
• Krytí IP67/68
• Potisk zadní straně vysvětluje
obsazení konektorů
Boxy pro senzory akční členy
Rozhraní konstrukční provedení
