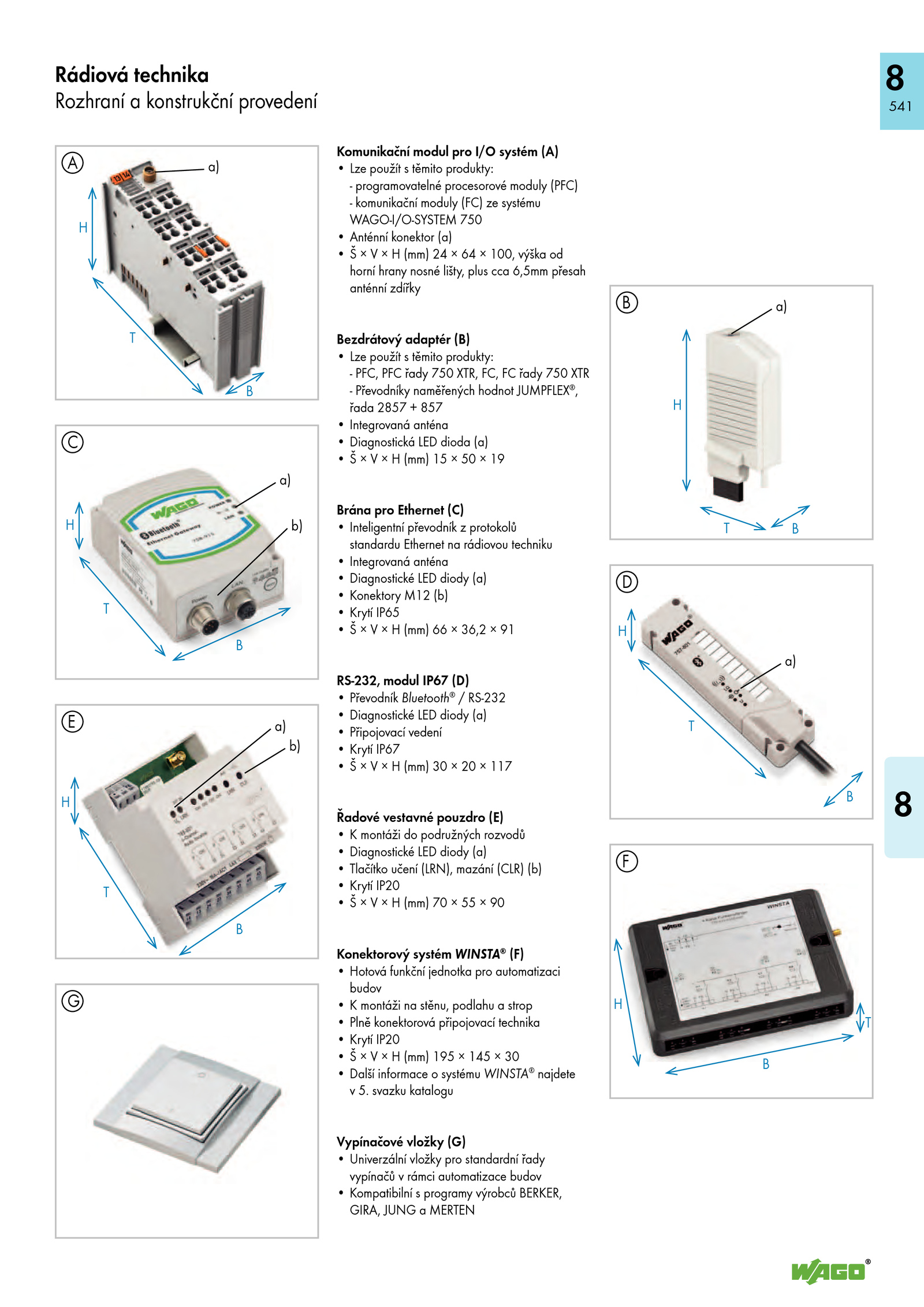

Komunikační modul pro I/O systém (A)
• Lze použít těmito produkty:
- programovatelné procesorové moduly (PFC)
- komunikační moduly (FC) systému
WAGO-I/O-SYSTEM 750
• Anténní konektor (a)
• (mm) 100, výška od
horní hrany nosné lišty, plus cca 6,5mm přesah
anténní zdířky
Bezdrátový adaptér (B)
• Lze použít těmito produkty:
- PFC, PFC řady 750 XTR, FC, řady 750 XTR
- Převodníky naměřených hodnot JUMPFLEX®
,
řada 2857 857
• Integrovaná anténa
• Diagnostická LED dioda (a)
• (mm) 19
Brána pro Ethernet (C)
• Inteligentní převodník protokolů
standardu Ethernet rádiovou techniku
• Integrovaná anténa
• Diagnostické LED diody (a)
• Konektory M12 (b)
• Krytí IP65
• (mm) 36,2 91
RS-232, modul IP67 (D)
• Převodník Bluetooth®
/ RS-232
• Diagnostické LED diody (a)
• Připojovací vedení
• Krytí IP67
• (mm) 117
Řadové vestavné pouzdro (E)
• montáži podružných rozvodů
• Diagnostické LED diody (a)
• Tlačítko učení (LRN), mazání (CLR) (b)
• Krytí IP20
• (mm) 90
Konektorový systém WINSTA®
(F)
• Hotová funkční jednotka pro automatizaci
budov
• montáži stěnu, podlahu strop
• Plně konektorová připojovací technika
• Krytí IP20
• (mm) 195 145 30
• Další informace systému WINSTA®
najdete
v svazku katalogu
Vypínačové vložky (G)
• Univerzální vložky pro standardní řady
vypínačů rámci automatizace budov
• Kompatibilní programy výrobců BERKER,
GIRA, JUNG MERTEN
Rádiová technika
Rozhraní konstrukční provedení
H
T
B
H
T
B
H
T
B
H
T B
T
B
T
B
H
H
