750-880) pro účel rychlého přepnutí režimu
„Fast Aging Mode“
Xpress Ring
• Stejně jako Jetring vhodný výhradně pro sítě
s kruhovou topologií
• Vyžaduje, aby tento protokol podporovala
všechna účastnická zařízení kruhu
• Vyžaduje explicitní konfiguraci spojení
• přepnutí potřebuje méně než ms
• Vhodný jako protokol pro redundantně
propojené kruhové systémy (coupling ring)

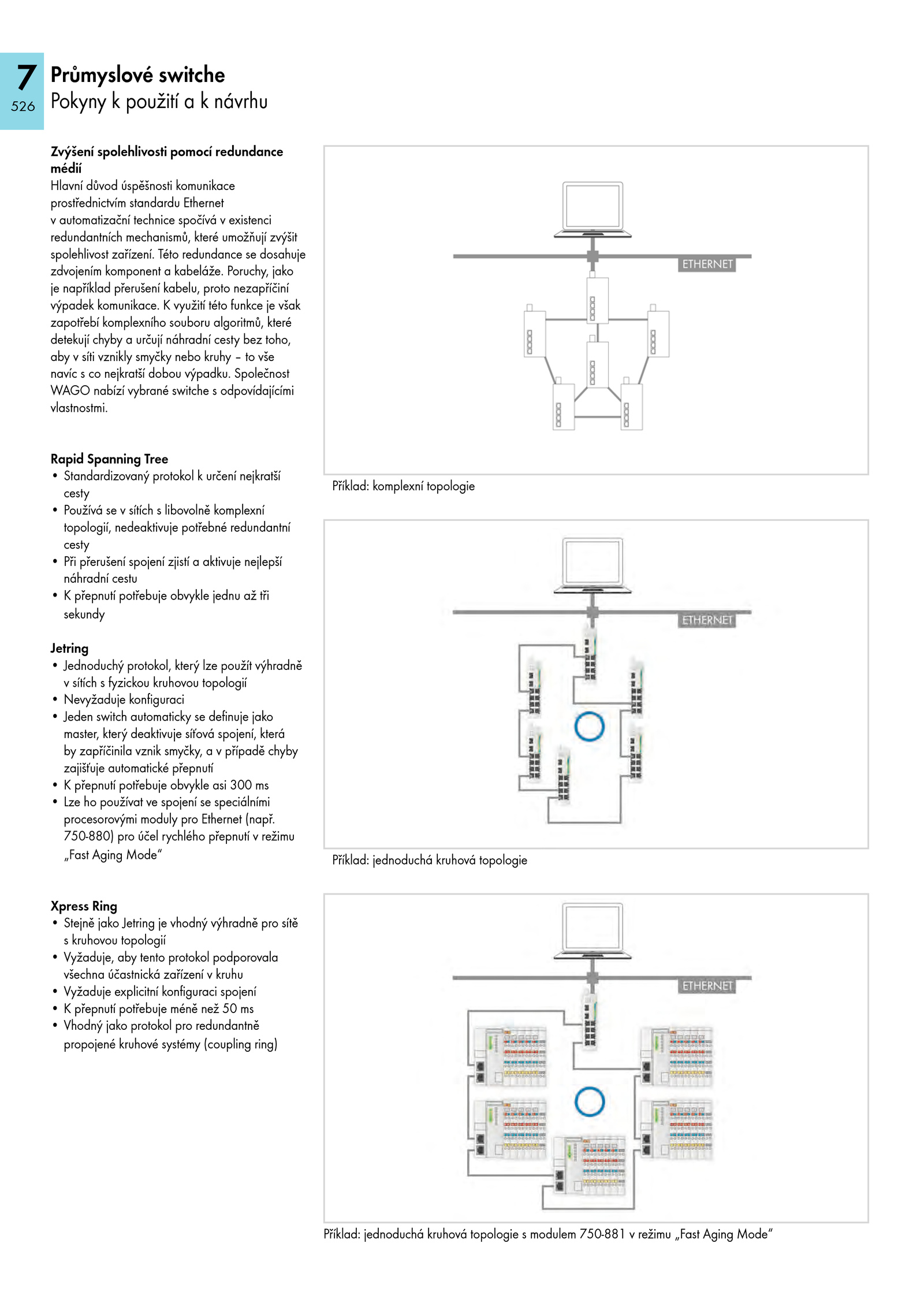

Průmyslové switche
Pokyny použití návrhu
Příklad: komplexní topologie
Příklad: jednoduchá kruhová topologie
Příklad: jednoduchá kruhová topologie modulem 750-881 režimu „Fast Aging Mode“
.
Rapid Spanning Tree
• Standardizovaný protokol určení nejkratší
cesty
• Používá sítích libovolně komplexní
topologií, nedeaktivuje potřebné redundantní
cesty
• Při přerušení spojení zjistí aktivuje nejlepší
náhradní cestu
• přepnutí potřebuje obvykle jednu tři
sekundy
Jetring
• Jednoduchý protokol, který lze použít výhradně
v sítích fyzickou kruhovou topologií
• Nevyžaduje konfiguraci
• Jeden switch automaticky definuje jako
master, který deaktivuje síťová spojení, která
by zapříčinila vznik smyčky, případě chyby
zajišťuje automatické přepnutí
• přepnutí potřebuje obvykle asi 300 ms
• Lze používat spojení speciálními
procesorovými moduly pro Ethernet (např.7
526
Zvýšení spolehlivosti pomocí redundance
médií
Hlavní důvod úspěšnosti komunikace
prostřednictvím standardu Ethernet
v automatizační technice spočívá existenci
redundantních mechanismů, které umožňují zvýšit
spolehlivost zařízení. Společnost
WAGO nabízí vybrané switche odpovídajícími
vlastnostmi. Této redundance dosahuje
zdvojením komponent kabeláže. Poruchy, jako
je například přerušení kabelu, proto nezapříčiní
výpadek komunikace. využití této funkce však
zapotřebí komplexního souboru algoritmů, které
detekují chyby určují náhradní cesty bez toho,
aby síti vznikly smyčky nebo kruhy vše
navíc nejkratší dobou výpadku
