Strana 518 z 722
Poznámky redaktora
516

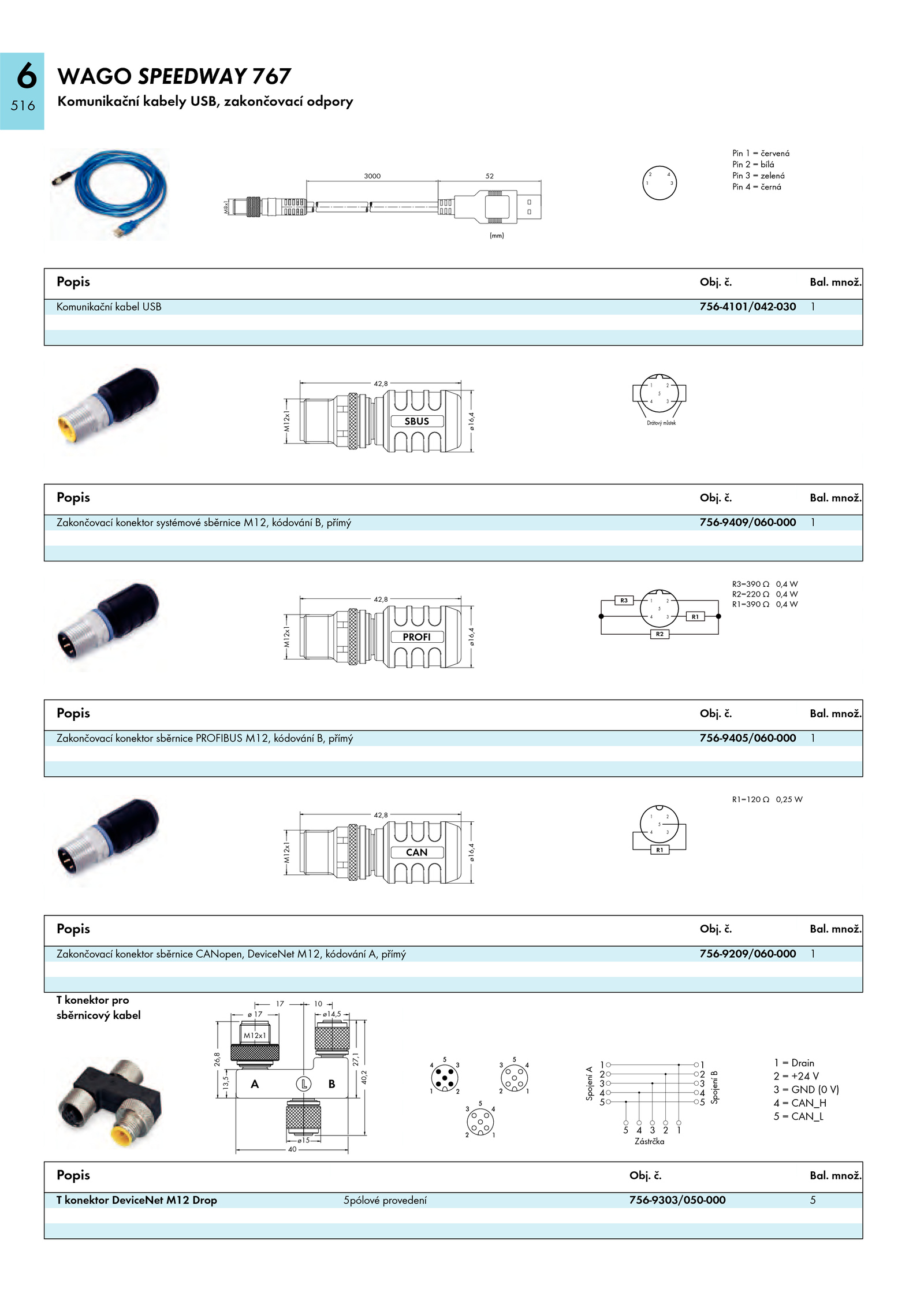

6 WAGO SPEEDWAY 767
Komunikační kabely USB, zakončovací odpory
Popis Obj. množ.
Komunikační kabel USB 756-4101/042-030 1
Popis Obj. Bal.
Zakončovací konektor systémové sběrnice M12, kódování přímý 756-9409/060-000 1
Popis Obj. Bal. množ. množ.
T konektor DeviceNet M12 Drop 5pólové provedení 756-9303/050-000 5
M8x1
(mm)
523000 2
1
4
3
Pin červená
Pin bílá
Pin zelená
Pin černá
SBUS
42,8
M12x1
ø16,4
5
4 3
21
Drátový můstek
42,8
M12x1
ø16,4
PROFI
5
4 3
21
R1
R2
R3
R3=390 0,4 W
R2=220 0,4 W
R1=390 0,4 W
42,8
M12x1
ø16,4
CAN
5
4 3
21
R1
R1=120 0,25 W
ø 17
M12x1
A B
ø14,5
1017
40,2
26,8
13,5
27,1
ø15
40
1
2
3
4
5
1
2
3
4
5
12345
SpojeníB
SpojeníA
Zástrčka
1 Drain
2 +24 V
3 GND V)
4 CAN_H
5 CAN_L
. Bal. množ. Bal.
Zakončovací konektor sběrnice PROFIBUS M12, kódování přímý 756-9405/060-000 1
Popis Obj. Bal.
Zakončovací konektor sběrnice CANopen, DeviceNet M12, kódování přímý 756-9209/060-000 1
T konektor pro
sběrnicový kabel
Popis Obj. množ
