Způsob připojení (5) konektor M8, 4pólový
Normy certifikáty:
PROFINET IEC 61158
Označení shody 1
Korejská certifikace
r 508
Parametrizovatelné funkce
Procesorový modul viz příručku
Binární vstupy
Vstupní filtr (po kanálech) 0,1/0,5/3/15/20 filtr vyp. 2,8 mA
Délka nestíněného vedení m
Chybné připojení vstupů bez účinku
Systémová sběrnice
Počet rozšiřitelných modulů 64
Způsob připojení (3) konektor M12, kódování 5pólový,
stíněný
Oddělení potenciálu
Kanál kanál ne
ULS, UA, systémová sběrnice,
průmyslová sběrnice 500 V
Servis
Typ standard USB 1.
Online simulace (po kanálech) zablokování/uvolnění; hodnota simulace: 0/1
Online simulace (po modulech) diagnostika
Diagnostické I/O
Diagnostické I/O (po modulech) zkrat napájení snímače
podpětí (ULS UA)
Technické údaje
Mapování obrazu vstupů/výstupů
Mapování obrazu vstupů 1024 B
Mapování obrazu výstupů 1024 B
Indikace
BF: chyba sběrnice PROFINET LED dioda (červená)
DIA: diagnostika PROFINET LED dioda (červená)
ACT/LNK připojení modulu síti
LED dioda (zelená)
ACT/LNK připojení modulu síti
LED dioda (zelená)
CS: stav komunikačního modulu LED dioda (zelená/červená)
SBM: stav masteru systémové sběrnice LED dioda (zelená/červená)
F: chybový stav LED dioda (červená)
0–7: stav signálu vstupech LED dioda (žlutá)
ULS UA: stav napájení LED dioda (zelená)
Indikace bez ukládání
Všeobecné technické údaje
Rozměry (mm) 35,7 117
Hmotnost 377,1.6
437
6
M8
M8
M12
M8
Upevnění
modulu
Binární vstupy
X1–X8
Napájení
Vstup 0–7
Chyba F

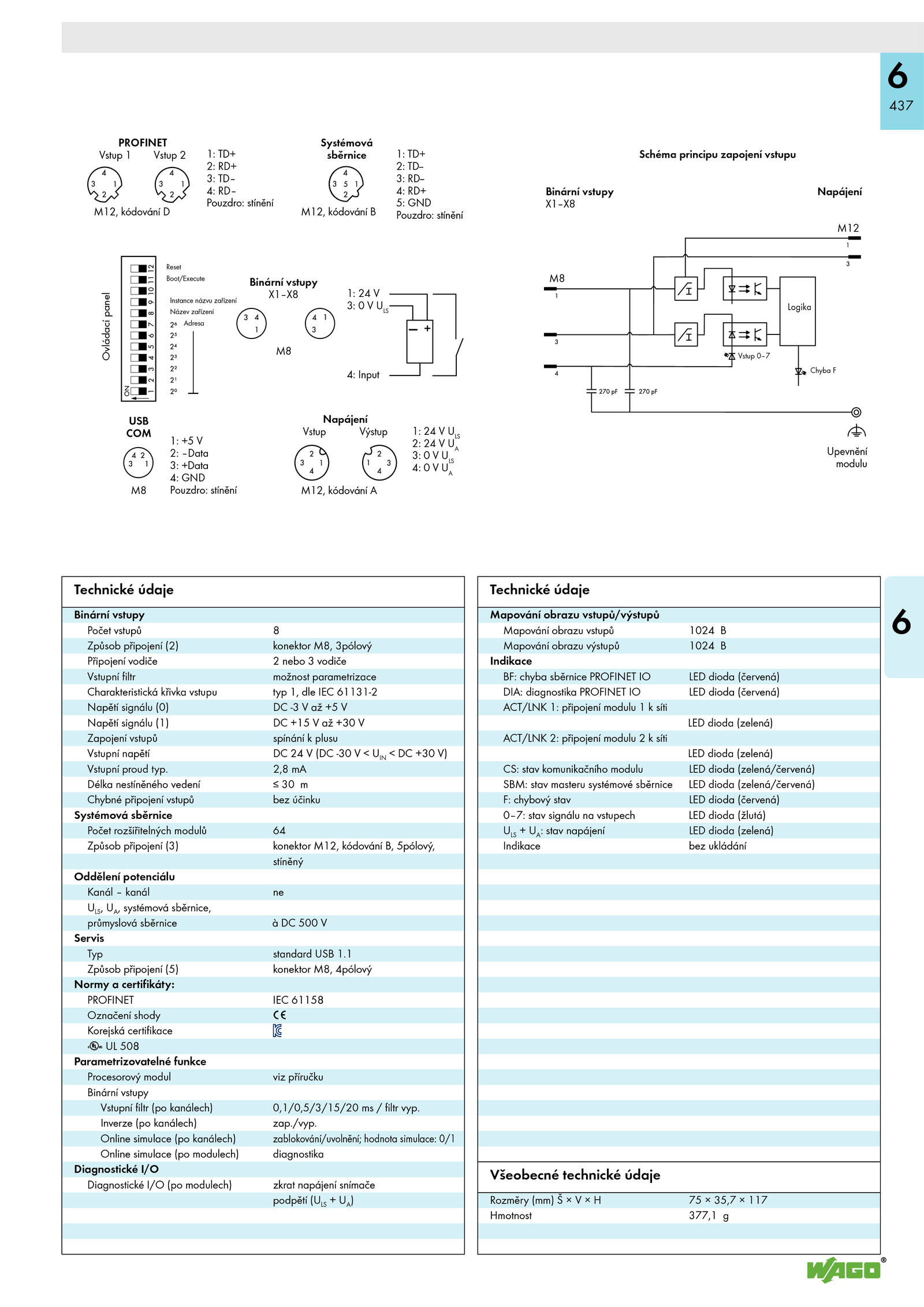

Schéma principu zapojení vstupu
Logika
Ovládacípanel
Adresa
Napájení
Vstup Výstup
Reset
Boot/Execute
Instance názvu zařízení
Název zařízení
USB
COM
PROFINET
Vstup Vstup 2
M12, kódování D
1: V
2: –Data
3: +Data
4: GND
Pouzdro: stínění
1: TD+
2: RD+
3: TD–
4: RD–
Pouzdro: stínění
1: TD+
2: TD--
3: RD--
4: RD+
5: GND
Pouzdro: stínění
Systémová
sběrnice
M12, kódování B
M12, kódování A
Binární vstupy
X1–X8 V
3: ULS
4: Input
1: ULS
2: UA
3: ULS
4: UA
Technické údaje
Binární vstupy
Počet vstupů 8
Způsob připojení (2) konektor M8, 3pólový
Připojení vodiče nebo vodiče
Vstupní filtr možnost parametrizace
Charakteristická křivka vstupu typ dle IEC 61131-2
Napětí signálu (0) V
Napětí signálu (1) +15 +30 V
Zapojení vstupů spínání plusu
Vstupní napětí (DC -30 UIN +30 V)
Vstupní proud typ.
Inverze (po kanálech) zap
