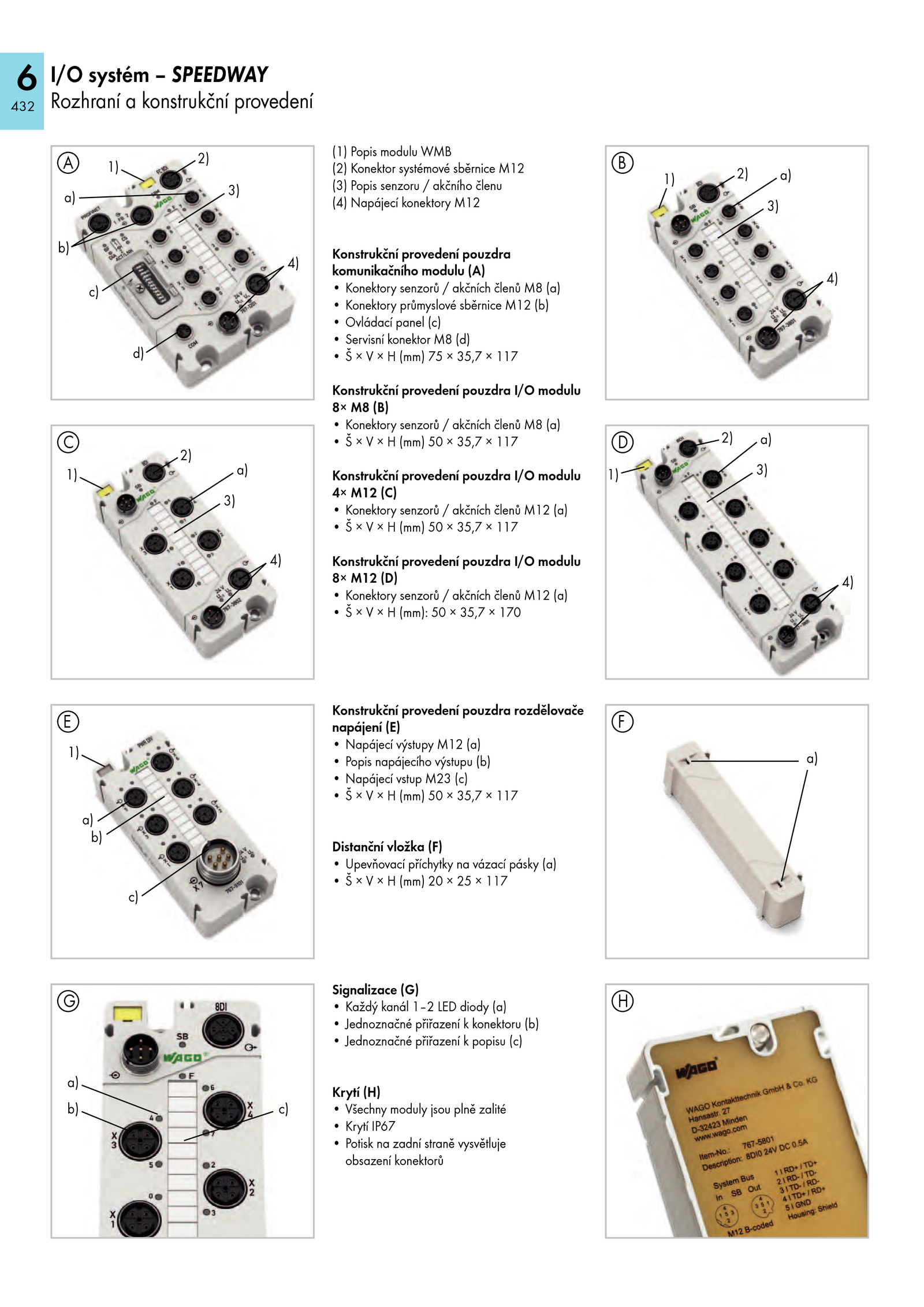

(1) Popis modulu WMB
(2) Konektor systémové sběrnice M12
(3) Popis senzoru akčního členu
(4) Napájecí konektory M12
Konstrukční provedení pouzdra
komunikačního modulu (A)
• Konektory senzorů akčních členů (a)
• Konektory průmyslové sběrnice M12 (b)
• Ovládací panel (c)
• Servisní konektor (d)
• (mm) 35,7 117
Konstrukční provedení pouzdra I/O modulu
8× (B)
• Konektory senzorů akčních členů (a)
• (mm) 35,7 117
Konstrukční provedení pouzdra I/O modulu
4× M12 (C)
• Konektory senzorů akčních členů M12 (a)
• (mm) 35,7 117
Konstrukční provedení pouzdra I/O modulu
8× M12 (D)
• Konektory senzorů akčních členů M12 (a)
• (mm): 35,7 170
I/O systém SPEEDWAY
Rozhraní konstrukční provedení
Signalizace (G)
• Každý kanál 1–2 LED diody (a)
• Jednoznačné přiřazení konektoru (b)
• Jednoznačné přiřazení popisu (c)
Krytí (H)
• Všechny moduly jsou plně zalité
• Krytí IP67
• Potisk zadní straně vysvětluje
obsazení konektorů
Konstrukční provedení pouzdra rozdělovače
napájení (E)
• Napájecí výstupy M12 (a)
• Popis napájecího výstupu (b)
• Napájecí vstup M23 (c)
• (mm) 35,7 117
Distanční vložka (F)
• Upevňovací příchytky vázací pásky (a)
• (mm) 117
