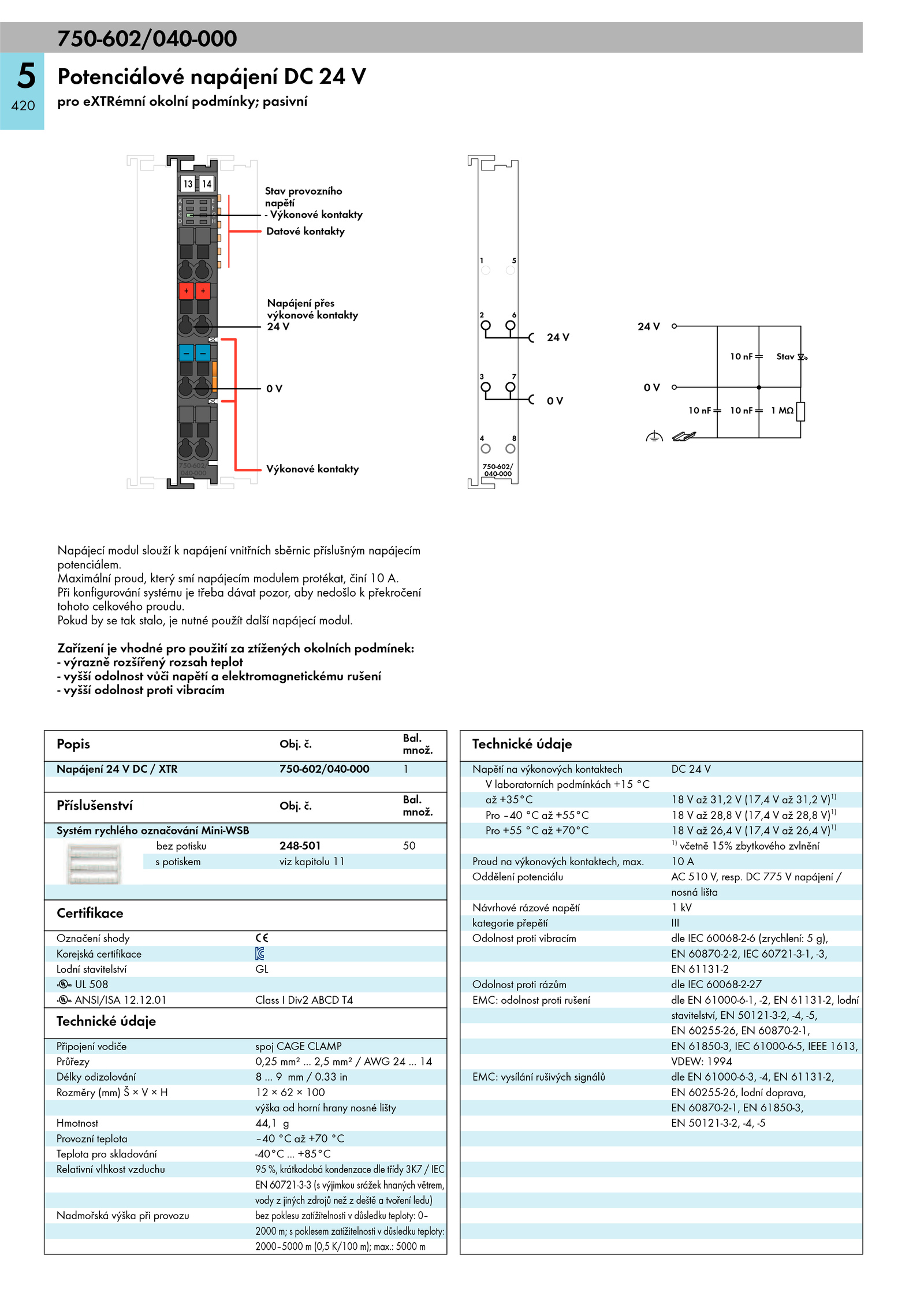

Napájecí modul slouží napájení vnitřních sběrnic příslušným napájecím
potenciálem.
množ.
Maximální proud, který smí napájecím modulem protékat, činí A..: 5000 m
Technické údaje
Napětí výkonových kontaktech V
V laboratorních podmínkách +15 °C
až +35°C 31,2 (17,4 31,2 V)1)
Pro –40 +55°C 28,8 (17,4 28,8 V)1)
Pro +55 +70°C 26,4 (17,4 26,4 V)1)
1)
včetně 15% zbytkového zvlnění
Proud výkonových kontaktech, max.. č.
Bal. +85°C
Relativní vlhkost vzduchu krátkodobá kondenzace dle třídy 3K7 IEC
EN 60721-3-3 výjimkou srážek hnaných větrem,
vody jiných zdrojů než deště tvoření ledu)
Nadmořská výška při provozu bez poklesu zatížitelnosti důsledku teploty: 0–
2000 poklesem zatížitelnosti důsledku teploty:
2000–5000 (0,5 K/100 m); max.. A
Oddělení potenciálu 510 resp..
Pokud tak stalo, nutné použít další napájecí modul.
Zařízení vhodné pro použití ztížených okolních podmínek:
- výrazně rozšířený rozsah teplot
- vyšší odolnost vůči napětí elektromagnetickému rušení
- vyšší odolnost proti vibracím
Popis Obj.
Napájení 24 V XTR 750-602/040-000 1
Příslušenství Obj.33 in
Rozměry (mm) 100
výška horní hrany nosné lišty
Hmotnost 44,1 g
Provozní teplota –40 +70 °C
Teplota pro skladování -40°C . 0..
Při konfigurování systému třeba dávat pozor, aby nedošlo překročení
tohoto celkového proudu..12.01 Class Div2 ABCD T4
Technické údaje
Připojení vodiče spoj CAGE CLAMP
Průřezy 0,25 mm² .
Bal.
množ.. 775 napájení /
nosná lišta
Návrhové rázové napětí kV
kategorie přepětí III
Odolnost proti vibracím dle IEC 60068-2-6 (zrychlení: 5 g),
EN 60870-2-2, IEC 60721-3-1, -3,
EN 61131-2
Odolnost proti rázům dle IEC 60068-2-27
EMC: odolnost proti rušení dle 61000-6-1, -2, 61131-2, lodní
stavitelství, 50121-3-2, -4, -5,
EN 60255-26, 60870-2-1,
EN 61850-3, IEC 61000-6-5, IEEE 1613,
VDEW: 1994
EMC: vysílání rušivých signálů dle 61000-6-3, -4, 61131-2,
EN 60255-26, lodní doprava,
EN 60870-2-1, 61850-3,
EN 50121-3-2, -4, -5
