Dvě rozhraní pro Ethernet integrovaný switch umožňují vytvořit sběrnicovou

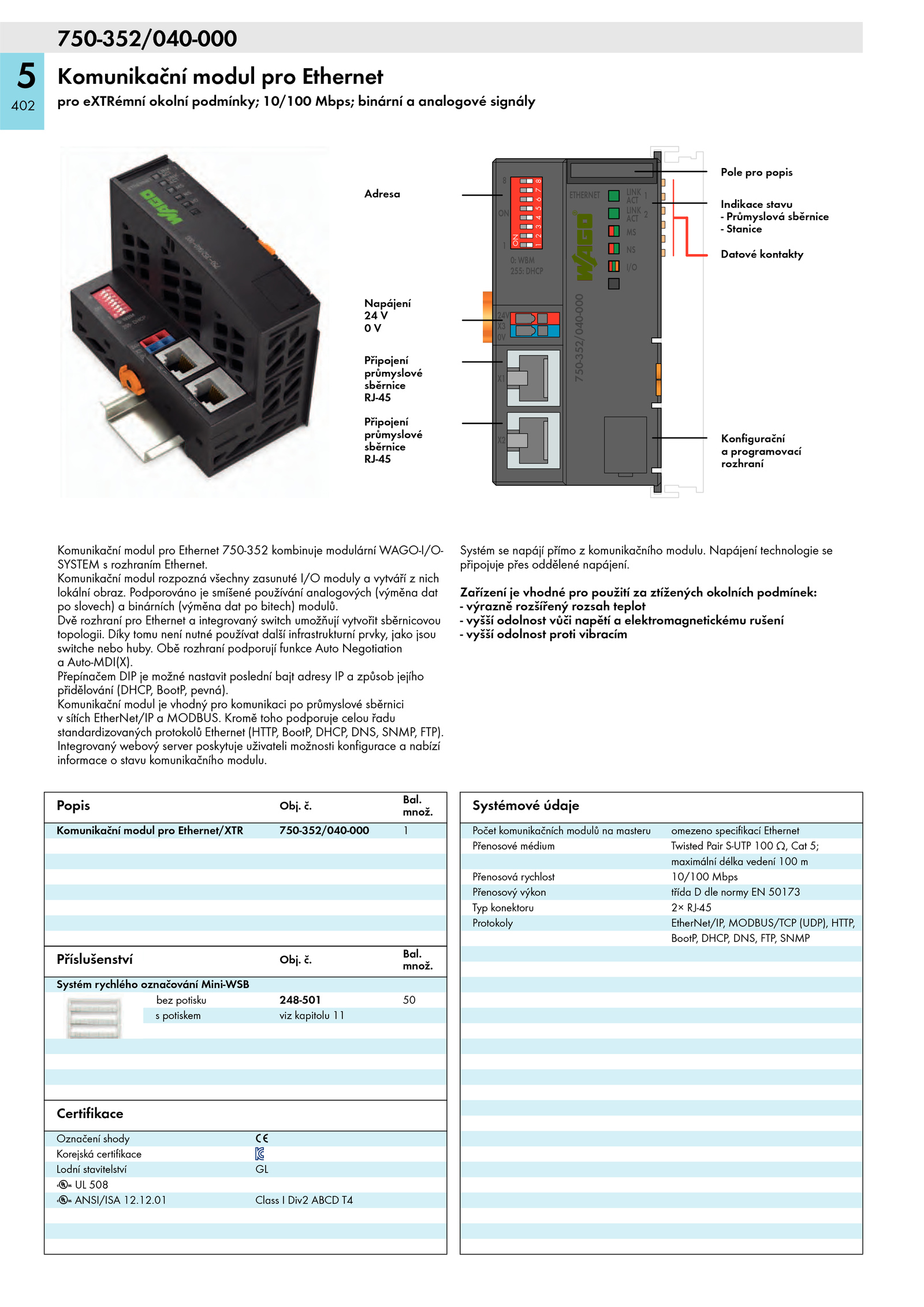

topologii.750-352/040-000
5
402
Komunikační modul pro Ethernet
pro eXTRémní okolní podmínky; 10/100 Mbps; binární analogové signály
24V
X3
X1
1
8
ON
0: WBM
255: DHCP
X2
0V
I/O
NS
MS
LINK
ACT 1
LINK
ACT 2
ETHERNET
W750-352/040-000
12345678
ON
Indikace stavu
- Průmyslová sběrnice
- Stanice
Pole pro popis
Datové kontakty
Konfigurační
a programovací
rozhraní
Připojení
průmyslové
sběrnice
RJ-45
Napájení
24 V
0 V
Adresa
Připojení
průmyslové
sběrnice
RJ-45
Komunikační modul pro Ethernet 750-352 kombinuje modulární WAGO-I/O-
SYSTEM rozhraním Ethernet.
Integrovaný webový server poskytuje uživateli možnosti konfigurace nabízí
informace stavu komunikačního modulu.
množ.
Systém rychlého označování Mini-WSB
bez potisku 248-501 50
s potiskem viz kapitolu 11
Certifikace
Označení shody 1
Korejská certifikace
Lodní stavitelství GL
r 508
r ANSI/ISA 12.12. Podporováno smíšené používání analogových (výměna dat
po slovech) binárních (výměna dat bitech) modulů.
Zařízení vhodné pro použití ztížených okolních podmínek:
- výrazně rozšířený rozsah teplot
- vyšší odolnost vůči napětí elektromagnetickému rušení
- vyšší odolnost proti vibracím
Popis Obj.
Systém napájí přímo komunikačního modulu.
Komunikační modul pro Ethernet/XTR 750-352/040-000 1
Příslušenství Obj.
Komunikační modul rozpozná všechny zasunuté I/O moduly vytváří nich
lokální obraz. Napájení technologie se
připojuje přes oddělené napájení. Obě rozhraní podporují funkce Auto Negotiation
a Auto-MDI(X).
Bal.
Přepínačem DIP možné nastavit poslední bajt adresy způsob jejího
přidělování (DHCP, BootP, pevná).01 Class Div2 ABCD T4
Systémové údaje
Počet komunikačních modulů masteru omezeno specifikací Ethernet
Přenosové médium Twisted Pair S-UTP 100 Cat 5;
maximální délka vedení 100 m
Přenosová rychlost 10/100 Mbps
Přenosový výkon třída dle normy 50173
Typ konektoru RJ-45
Protokoly EtherNet/IP, MODBUS/TCP (UDP), HTTP,
BootP, DHCP, DNS, FTP, SNMP
.
Bal.
množ. Kromě toho podporuje celou řadu
standardizovaných protokolů Ethernet (HTTP, BootP, DHCP, DNS, SNMP, FTP). č.
Komunikační modul vhodný pro komunikaci průmyslové sběrnici
v sítích EtherNet/IP MODBUS. č. Díky tomu není nutné používat další infrastrukturní prvky, jako jsou
switche nebo huby
