Držák popisu
je možné vložit držáku Mini WSB. Rozhraní průmyslové sběrnice (b)
a volitelný přepínač adres (c)
• (mm) 100
Konstrukční provedení pouzdra
komunikačního modulu ECO (B)
• Omezení hlediska napájení datové šířky
• (mm) 97
Konstrukční provedení pouzdra 750 (C)
• Osm připojovacích svorek (CAGE CLAMP®
)
• (mm) 100
Konstrukční provedení pouzdra 750 (D)
• Šestnáct připojovacích svorek
(Push-in CAGE CLAMP®
)
• (mm) 100
Systém rychlého popisování Mini-WSB bez
potisku, potiskem nebo v barevném provedení.
Držáky popisu pro I/O stanice.
Popisování
.5
396
A
C
a)
b)
c)
B
D
c)
b)

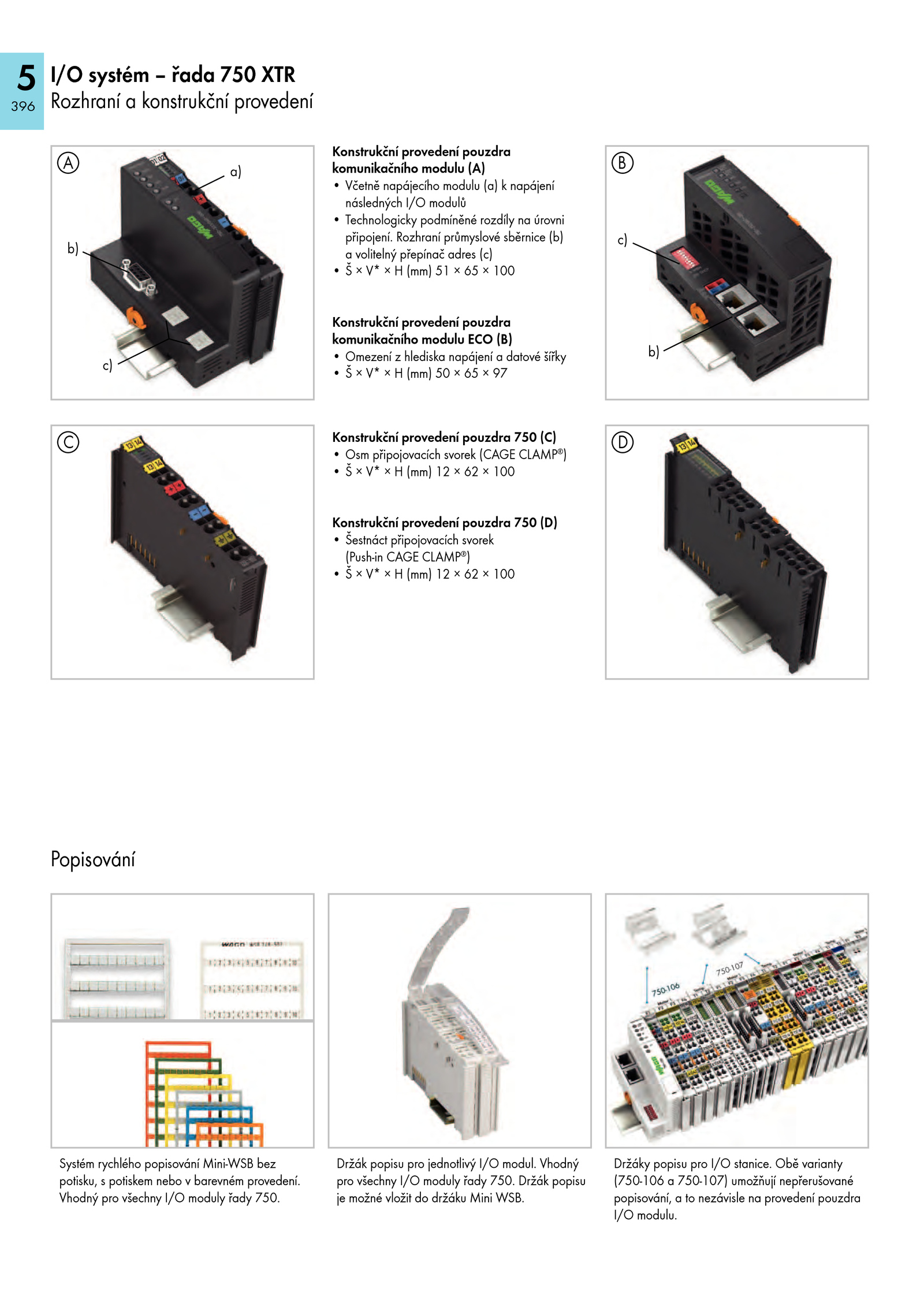

I/O systém řada 750 XTR
Rozhraní konstrukční provedení
Konstrukční provedení pouzdra
komunikačního modulu (A)
• Včetně napájecího modulu (a) napájení
následných I/O modulů
• Technologicky podmíněné rozdíly úrovni
připojení.
Vhodný pro všechny I/O moduly řady 750. Vhodný
pro všechny I/O moduly řady 750.
Držák popisu pro jednotlivý I/O modul. Obě varianty
(750-106 750-107) umožňují nepřerušované
popisování, nezávisle provedení pouzdra
I/O modulu
