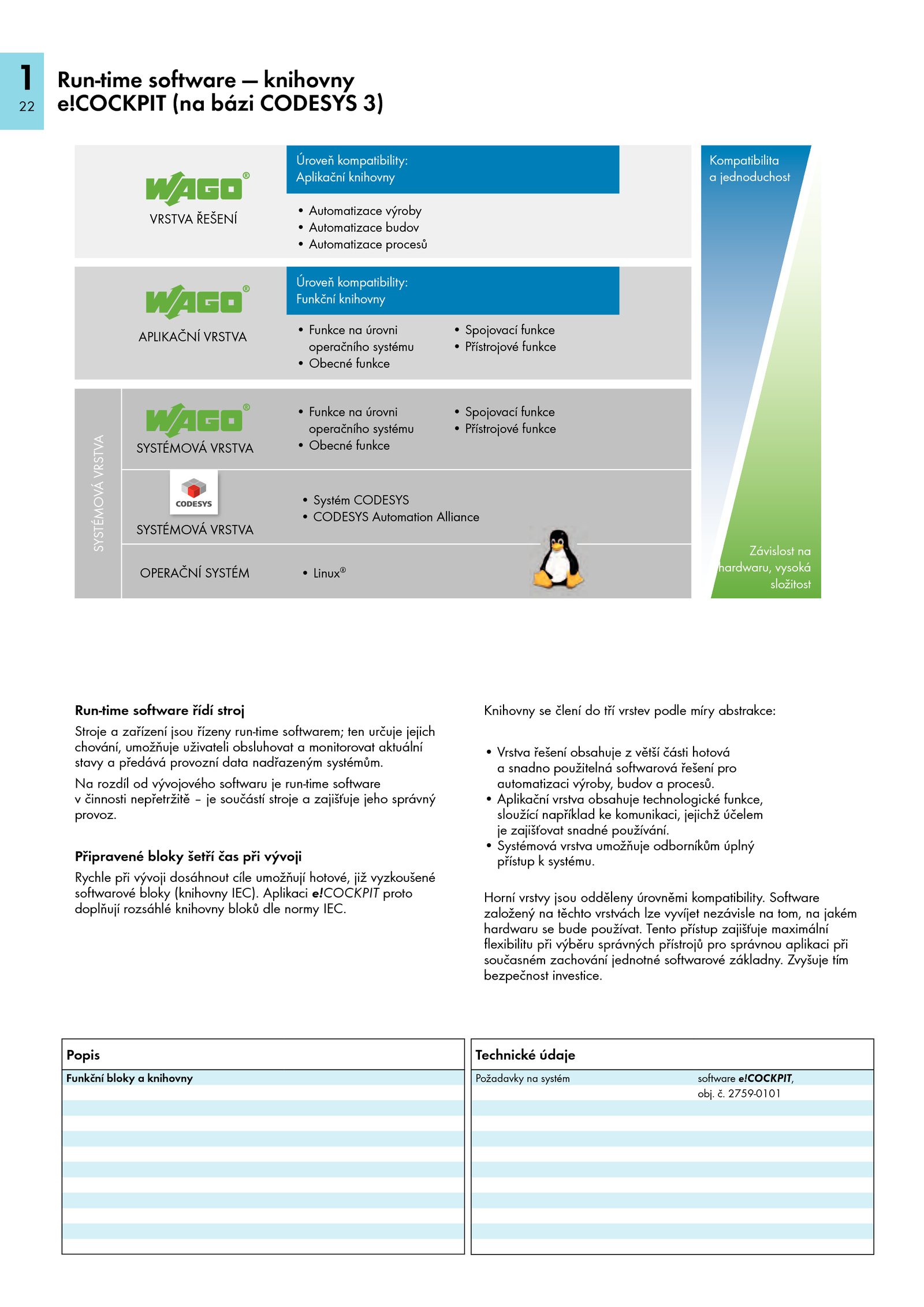

Run-time software knihovny
e!COCKPIT (na bázi CODESYS 3)
Run-time software řídí stroj
Stroje zařízení jsou řízeny run-time softwarem; ten určuje jejich
chování, umožňuje uživateli obsluhovat monitorovat aktuální
stavy předává provozní data nadřazeným systémům.
• Aplikační vrstva obsahuje technologické funkce,
sloužící například komunikaci, jejichž účelem
je zajišťovat snadné používání.
• Systémová vrstva umožňuje odborníkům úplný
přístup systému. Aplikaci e!COCKPIT proto
doplňují rozsáhlé knihovny bloků dle normy IEC.
Na rozdíl vývojového softwaru run-time software
v činnosti nepřetržitě součástí stroje zajišťuje jeho správný
provoz.
Připravené bloky šetří čas při vývoji
Rychle při vývoji dosáhnout cíle umožňují hotové, již vyzkoušené
softwarové bloky (knihovny IEC). 2759-0101
1
22
.
Horní vrstvy jsou odděleny úrovněmi kompatibility. Software
založený těchto vrstvách lze vyvíjet nezávisle tom, jakém
hardwaru bude používat.
Knihovny člení tří vrstev podle míry abstrakce:
• Vrstva řešení obsahuje větší části hotová
a snadno použitelná softwarová řešení pro
automatizaci výroby, budov procesů. Tento přístup zajišťuje maximální
flexibilitu při výběru správných přístrojů pro správnou aplikaci při
současném zachování jednotné softwarové základny.
Úroveň kompatibility:
Aplikační knihovny
Úroveň kompatibility:
Funkční knihovny
• Funkce úrovni
operačního systému
• Obecné funkce
• Funkce úrovni
operačního systému
• Obecné funkce
• Automatizace výroby
• Automatizace budov
• Automatizace procesů
• Spojovací funkce
• Přístrojové funkce
• Spojovací funkce
• Přístrojové funkce
VRSTVA ŘEŠENÍ
APLIKAČNÍ VRSTVA
SYSTÉMOVÁ VRSTVA
SYSTÉMOVÁ VRSTVA
OPERAČNÍ SYSTÉM
SYSTÉMOVÁVRSTVA
• Systém CODESYS
• CODESYS Automation Alliance
• Linux®
Kompatibilita
a jednoduchost
Závislost na
hardwaru, vysoká
složitost
Popis
Funkční bloky knihovny
Technické údaje
Požadavky systém software e!COCKPIT,
obj. Zvyšuje tím
bezpečnost investice
