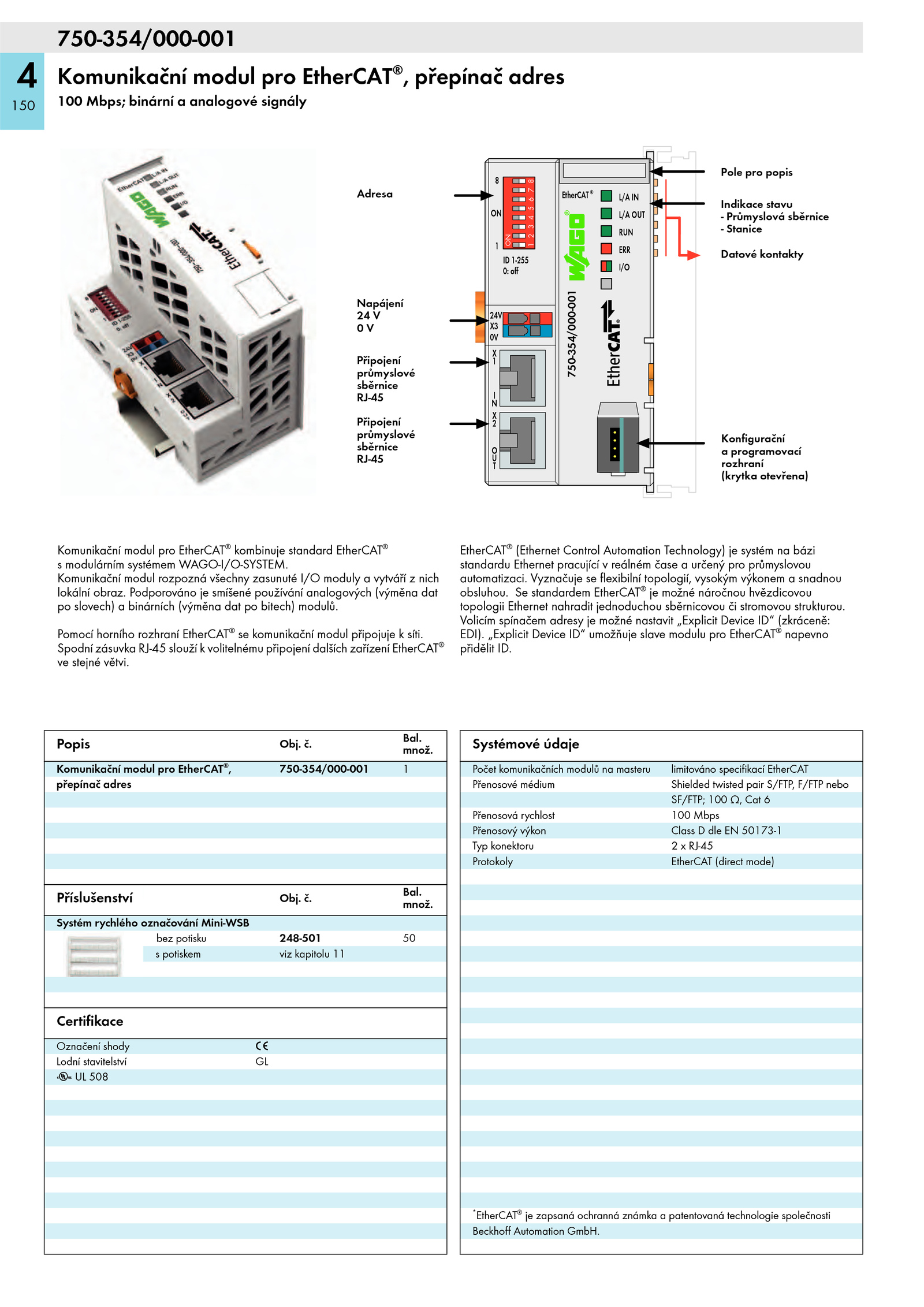

Komunikační modul pro EtherCAT®
,
přepínač adres
750-354/000-001 1
Příslušenství Obj.
Popis Obj. č.
množ.
EtherCAT®
(Ethernet Control Automation Technology) systém bázi
standardu Ethernet pracující reálném čase určený pro průmyslovou
automatizaci.
Komunikační modul rozpozná všechny zasunuté I/O moduly vytváří nich
lokální obraz.750-354/000-001
4
150
Komunikační modul pro EtherCAT®
, přepínač adres
100 Mbps; binární analogové signály
24V
X3
X
1
I
N
X
2
O
U
T
0V
I/O
ERR
RUN
L/A OUT
L/A INEtherCAT®
W750-354/000-001
1
8
ON
ID 1-255
0: off
12345678
ON
Adresa
Indikace stavu
- Průmyslová sběrnice
- Stanice
Pole pro popis
Datové kontakty
Konfigurační
a programovací
rozhraní
(krytka otevřena)
Připojení
průmyslové
sběrnice
RJ-45
Napájení
24 V
0 V
Připojení
průmyslové
sběrnice
RJ-45
Komunikační modul pro EtherCAT®
kombinuje standard EtherCAT®
s modulárním systémem WAGO-I/O-SYSTEM.
Bal.
množ.
.
Systém rychlého označování Mini-WSB
bez potisku 248-501 50
s potiskem viz kapitolu 11
Certifikace
Označení shody 1
Lodní stavitelství GL
r 508
Systémové údaje
Počet komunikačních modulů masteru limitováno specifikací EtherCAT
Přenosové médium Shielded twisted pair S/FTP, F/FTP nebo
SF/FTP; 100 Cat 6
Přenosová rychlost 100 Mbps
Přenosový výkon Class dle 50173-1
Typ konektoru RJ-45
Protokoly EtherCAT (direct mode)
*
EtherCAT®
je zapsaná ochranná známka patentovaná technologie společnosti
Beckhoff Automation GmbH. Podporováno smíšené používání analogových (výměna dat
po slovech) binárních (výměna dat bitech) modulů.
Bal. „Explicit Device ID“ umožňuje slave modulu pro EtherCAT®
napevno
přidělit ID.
Pomocí horního rozhraní EtherCAT®
se komunikační modul připojuje síti. Vyznačuje flexibilní topologií, vysokým výkonem snadnou
obsluhou. č.
Spodní zásuvka RJ-45 slouží volitelnému připojení dalších zařízení EtherCAT®
ve stejné větvi. standardem EtherCAT®
je možné náročnou hvězdicovou
topologii Ethernet nahradit jednoduchou sběrnicovou stromovou strukturou.
Volicím spínačem adresy možné nastavit „Explicit Device ID“ (zkráceně:
EDI)
