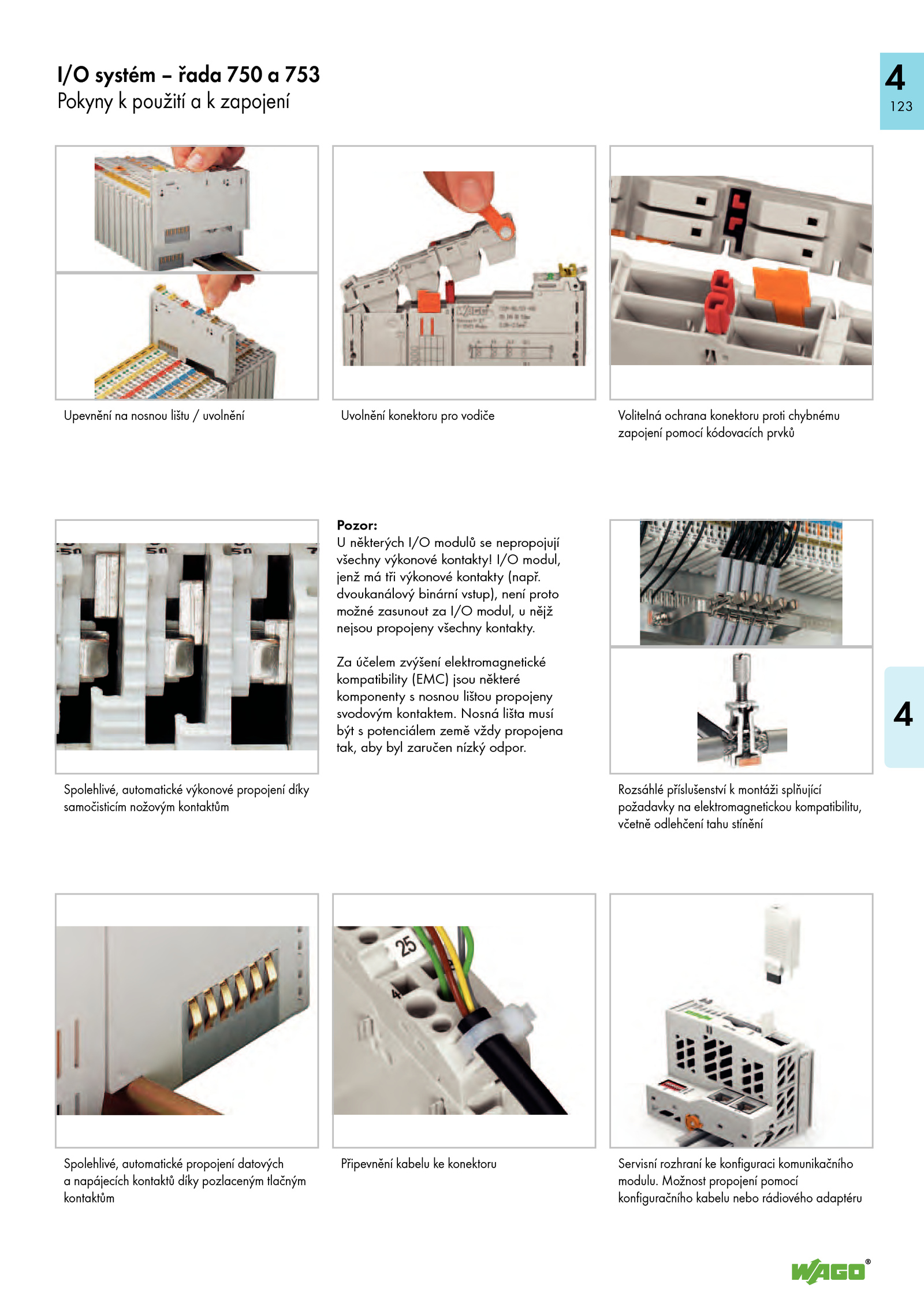

I/O systém řada 750 753
Pokyny použití zapojení
Upevnění nosnou lištu uvolnění
Spolehlivé, automatické výkonové propojení díky
samočisticím nožovým kontaktům
Spolehlivé, automatické propojení datových
a napájecích kontaktů díky pozlaceným tlačným
kontaktům
Uvolnění konektoru pro vodiče
Rozsáhlé příslušenství montáži splňující
požadavky elektromagnetickou kompatibilitu,
včetně odlehčení tahu stínění
Volitelná ochrana konektoru proti chybnému
zapojení pomocí kódovacích prvků
Pozor:
U některých I/O modulů nepropojují
všechny výkonové kontakty! I/O modul,
jenž tři výkonové kontakty (např. Možnost propojení pomocí
konfiguračního kabelu nebo rádiového adaptéru
Připevnění kabelu konektoru
.
Za účelem zvýšení elektromagnetické
kompatibility (EMC) jsou některé
komponenty nosnou lištou propojeny
svodovým kontaktem.
Servisní rozhraní konfiguraci komunikačního
modulu.
dvoukanálový binární vstup), není proto
možné zasunout I/O modul, nějž
nejsou propojeny všechny kontakty. Nosná lišta musí
být potenciálem země vždy propojena
tak, aby byl zaručen nízký odpor
