Software. Vývojový software, run-time software, aplikace. Obsluha a monitorování – PERSPECTO. Ovládací panel, webový panel. Řídicí systémy PFC200, programovatelné procesorové moduly. I/O systém ‒ řada 750 a 753 Komunikační moduly a I/O moduly (IP20). I/O systém ‒ řada 750 XTR Komunikační moduly a I/O moduly (IP20) pro eXTRémní okolní podmínky. I/O systém ‒ SPEEDWAY Komunikační a sběrnicové moduly (IP67). Průmyslové switche. Rádiová technika Bluetooth, komponenty EnOcean a WLAN. Telemetrie ‒ TO-PASS GSM, GPRS, GPS, SMS. Boxy pro senzory / akční členy. Pasivní rozdělovače M8 a M12 (IP67) ...

Vydal: WAGO Elektro spol. s r.o. Autor: WAGO

Strana 112 z 722







Poznámky redaktora

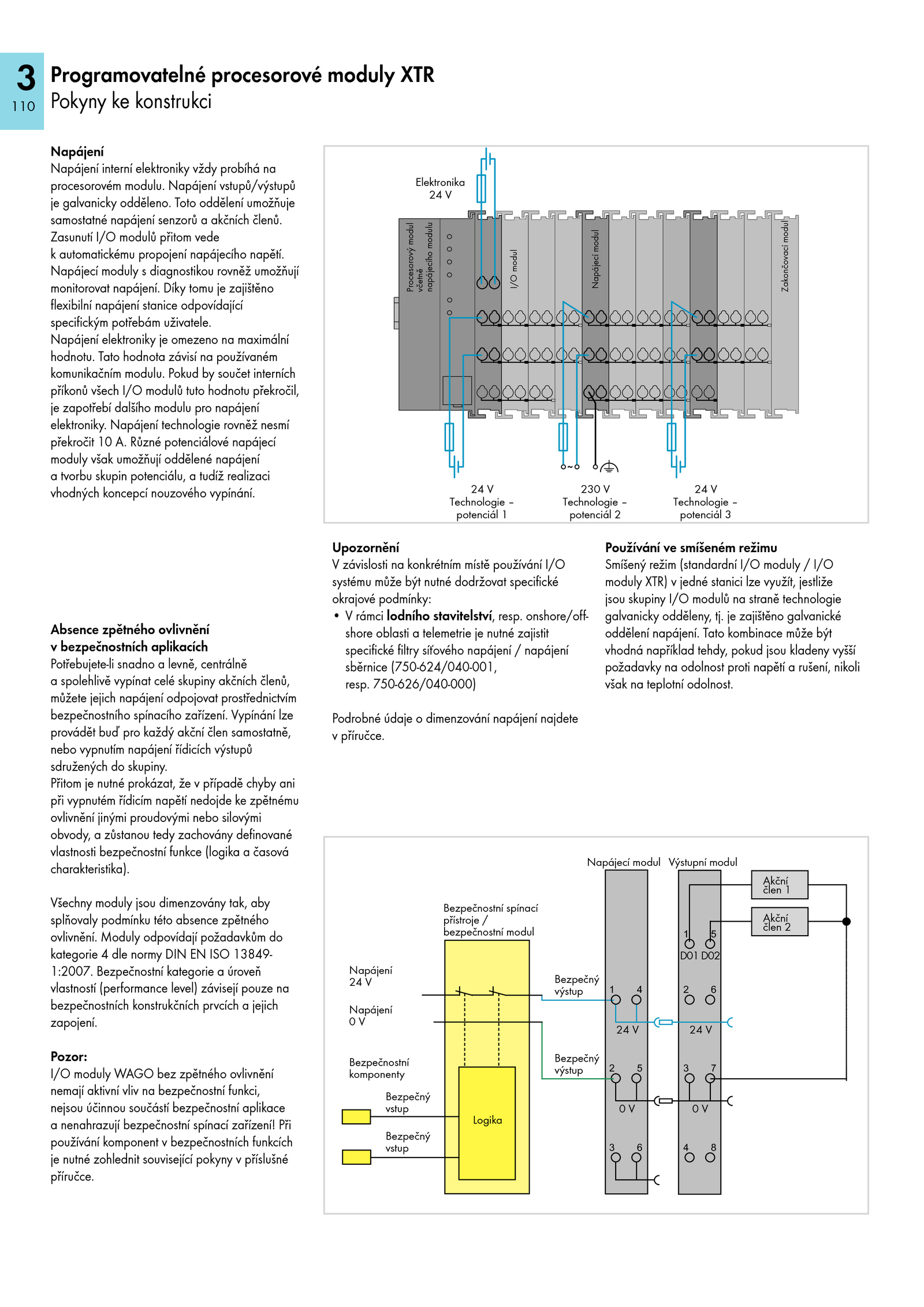

Všechny moduly jsou dimenzovány tak, aby splňovaly podmínku této absence zpětného ovlivnění. Používání smíšeném režimu Smíšený režim (standardní I/O moduly I/O moduly XTR) jedné stanici lze využít, jestliže jsou skupiny I/O modulů straně technologie galvanicky odděleny, tj. Pozor: I/O moduly WAGO bez zpětného ovlivnění nemají aktivní vliv bezpečnostní funkci, nejsou účinnou součástí bezpečnostní aplikace a nenahrazují bezpečnostní spínací zařízení! Při používání komponent bezpečnostních funkcích je nutné zohlednit související pokyny příslušné příručce. Díky tomu zajištěno flexibilní napájení stanice odpovídající specifickým potřebám uživatele. Bezpečnostní kategorie úroveň vlastností (performance level) závisejí pouze na bezpečnostních konstrukčních prvcích jejich zapojení. Napájení vstupů/výstupů je galvanicky odděleno. Napájení elektroniky omezeno maximální hodnotu. Napájecí moduly diagnostikou rovněž umožňují monitorovat napájení. Toto oddělení umožňuje samostatné napájení senzorů akčních členů.3 110 24 V Technologie – potenciál 3 230 V Technologie – potenciál 2 24 V Technologie – potenciál 1 Elektronika 24 V Procesorovýmodul včetně napájecíhomodulu I/Omodul Napájecímodul Zakončovacímodul 1 4 2 5 3 8 3 7 2 6 1 5 24 V 0 V 24 V 0 V Akční člen 1 Akční člen 2 Logika Bezpečný vstup Bezpečný vstup Bezpečný výstup Bezpečný výstup Bezpečnostní komponenty Napájení 0 V Napájení 24 V Výstupní modulNapájecí modul Bezpečnostní spínací přístroje / bezpečnostní modul D01D02 Programovatelné procesorové moduly XTR Pokyny konstrukci Napájení Napájení interní elektroniky vždy probíhá na procesorovém modulu. Tato hodnota závisí používaném komunikačním modulu. zajištěno galvanické oddělení napájení. Pokud součet interních příkonů všech I/O modulů tuto hodnotu překročil, je zapotřebí dalšího modulu pro napájení elektroniky. 750-626/040-000) Podrobné údaje dimenzování napájení najdete v příručce. Napájení technologie rovněž nesmí překročit Různé potenciálové napájecí moduly však umožňují oddělené napájení a tvorbu skupin potenciálu, tudíž realizaci vhodných koncepcí nouzového vypínání. Vypínání lze provádět buď pro každý akční člen samostatně, nebo vypnutím napájení řídicích výstupů sdružených skupiny. Přitom nutné prokázat, případě chyby ani při vypnutém řídicím napětí nedojde zpětnému ovlivnění jinými proudovými nebo silovými obvody, zůstanou tedy zachovány definované vlastnosti bezpečnostní funkce (logika časová charakteristika). Tato kombinace může být vhodná například tehdy, pokud jsou kladeny vyšší požadavky odolnost proti napětí rušení, nikoli však teplotní odolnost. onshore/off- shore oblasti telemetrie nutné zajistit specifické filtry síťového napájení napájení sběrnice (750-624/040-001, resp. Moduly odpovídají požadavkům do kategorie dle normy DIN ISO 13849- 1:2007. Upozornění V závislosti konkrétním místě používání I/O systému může být nutné dodržovat specifické okrajové podmínky: • rámci lodního stavitelství, resp. Zasunutí I/O modulů přitom vede k automatickému propojení napájecího napětí. Absence zpětného ovlivnění v bezpečnostních aplikacích Potřebujete-li snadno levně, centrálně a spolehlivě vypínat celé skupiny akčních členů, můžete jejich napájení odpojovat prostřednictvím bezpečnostního spínacího zařízení.
