Crimp sequence
Stranded Al
mm²
Solid Al
mm²
AWG/
MCM
AWG Al
(Solid Al)
Name
d
mm
d1 Tool
Pcs/
pack
25-16 35-25 4-6 2-4 AS25-16 6,8 5,9 V1300, V250 48
35-25 50-35 2-4 1/0-4 AS35-25 8,5 6,8 V1300, V250 24
50-25 70-35 1/0-4 2/0-4 AS50-25 9,6 6,8 V1300, V250 24
50-35 70-50 1/0-2 2/0 AS50-35 9,6 8,5 100 V1300, V250 24
70-50 95-70 2/0-1/0 4/0-2/0 AS70-50 11,3 9,6 100 V1300, V250 24
95-25 120-35 4/0-4 2-250 AS95-25 12,5 6,8 101,1 V1300, V250 24
95-35 120-50 4/0-2 1/0-250 AS95-35 12,5 8,5 116 V1300, V250 24
95-50 120-70 3/0-1/0 250-2/0 AS95-50 12,5 9,6 116,1 V1300, V250 24
95-70 120-95 4/0-2/0 250-4/0 AS95-70 12,5 11,3 116,1 V1300, V250 24
120-95 150-120 250-4/0 300-250 AS120-95 12,5 130 V1300, V250 12
150-50 185-70 250-1/0 350-2/0 AS150-50 15,8 9,6 116,1 V1300, V250 12
150-70 185-95 300-2/0 350-3/0 AS150-70 15,8 11,3 116,1 V1300, V250 24
150-95 185-120 300-4/0 350-250 AS150-95 15,8 12,5 130 V1300, V250 12
150-120 185-150 300-250 350-300 AS150-120 15,8 130 V1300, V250 12
185-95 240-120 350-4/0 500-250 AS185-95 17,6 12,5 131,9 V1300, V250 12
185-150 240-185 350-300 500-350 AS185-150 17,6 15,8 131,9 V1300, V250 12
240-95 120 500-4/0 600-250 AS240-95 19,8 12,5 132 V1300, V250 12
240-120 150 500-250 300 AS240-120 19,8 132 V1300, V250 12
240-150 185 500-300 350 AS240-150 19,8 15,8 132 V1300, V250 12
240-185 240 500-350 500 AS240-185 19,8 17,6 131 V1300, V250 12
300-240 600-500 AS300-240 19,8 155,1 V250 6
400-300 750-600 AS400-300 179 V250 3
s, insulation stripping length
Aluminium through connectors with cable stop 300 400 mm²
• Used primarily for connecting two conductors with the same area
• For the indent crimping Al-terminals, two crimps are always required,
see image.
• With partition.5:5
05

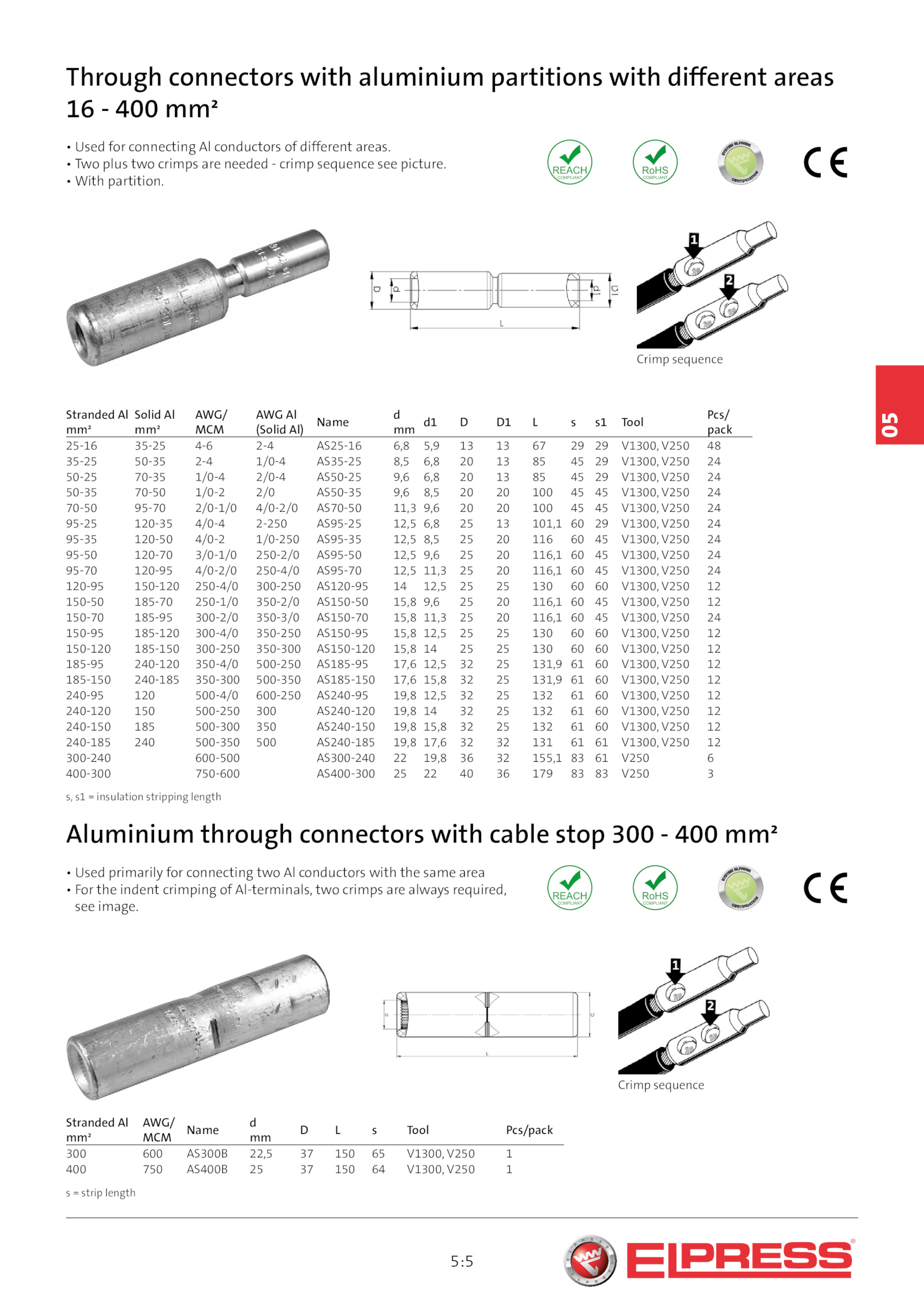

Through connectors with aluminium partitions with different areas
16 400 mm²
• Used for connecting conductors different areas.
Crimp sequence
Stranded Al
mm²
AWG/
MCM
Name
d
mm
D Tool Pcs/pack
300 600 AS300B 22,5 150 V1300, V250 1
400 750 AS400B 150 V1300, V250 1
s strip length
.
• Two plus two crimps are needed crimp sequence see picture
