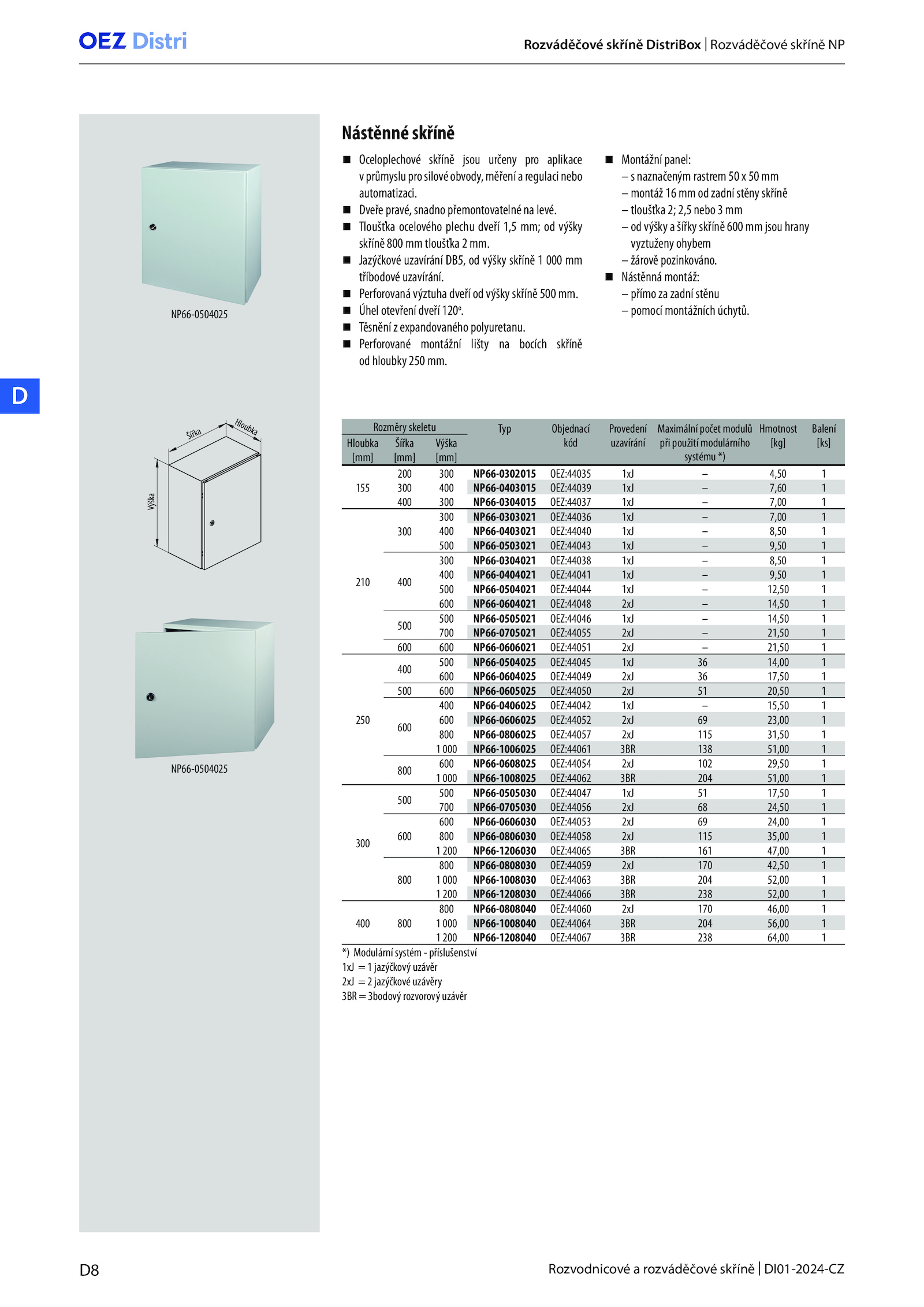

n Jazýčkové uzavírání DB5, výšky skříně 000 mm tříbodové uzavírání. n Montážní panel: – naznačeným rastrem mm – montáž zadní stěny skříně – tloušťka 2,5 nebo mm – výšky šířky skříně 600 jsou hrany vyztuženy ohybem – žárově pozinkováno. n Úhel otevření dveří 120o . n Dveře pravé, snadno přemontovatelné levé. n Tloušťka ocelového plechu dveří 1,5 mm; výšky skříně 800 tloušťka mm. n Perforované montážní lišty bocích skříně od hloubky 250 mm. n Nástěnná montáž: – přímo zadní stěnu – pomocí montážních úchytů.D8 D Rozvodnicové rozváděčové skříně DI01-2024-CZ Rozváděčové skříně DistriBox Rozváděčové skříně NP Nástěnné skříně n Oceloplechové skříně jsou určeny pro aplikace vprůmysluprosilovéobvody,měřeníaregulacinebo automatizaci. Rozměry skeletu Typ Objednací kód Provedení uzavírání Maximální počet modulů při použití modulárního systému *) Hmotnost [kg] Balení [ks] Hloubka [mm] Šířka [mm] Výška [mm] 155 200 300 NP66-0302015 OEZ:44035 1xJ 4,50 1 300 400 NP66-0403015 OEZ:44039 1xJ 7,60 1 400 300 NP66-0304015 OEZ:44037 1xJ 7,00 1 210 300 300 NP66-0303021 OEZ:44036 1xJ 7,00 1 400 NP66-0403021 OEZ:44040 1xJ 8,50 1 500 NP66-0503021 OEZ:44043 1xJ 9,50 1 400 300 NP66-0304021 OEZ:44038 1xJ 8,50 1 400 NP66-0404021 OEZ:44041 1xJ 9,50 1 500 NP66-0504021 OEZ:44044 1xJ 12,50 1 600 NP66-0604021 OEZ:44048 2xJ 14,50 1 500 500 NP66-0505021 OEZ:44046 1xJ 14,50 1 700 NP66-0705021 OEZ:44055 2xJ 21,50 1 600 600 NP66-0606021 OEZ:44051 2xJ 21,50 1 250 400 500 NP66-0504025 OEZ:44045 1xJ 14,00 1 600 NP66-0604025 OEZ:44049 2xJ 17,50 1 500 600 NP66-0605025 OEZ:44050 2xJ 20,50 1 600 400 NP66-0406025 OEZ:44042 1xJ 15,50 1 600 NP66-0606025 OEZ:44052 2xJ 23,00 1 800 NP66-0806025 OEZ:44057 2xJ 115 31,50 1 1 000 NP66-1006025 OEZ:44061 3BR 138 51,00 1 800 600 NP66-0608025 OEZ:44054 2xJ 102 29,50 1 1 000 NP66-1008025 OEZ:44062 3BR 204 51,00 1 300 500 500 NP66-0505030 OEZ:44047 1xJ 17,50 1 700 NP66-0705030 OEZ:44056 2xJ 24,50 1 600 600 NP66-0606030 OEZ:44053 2xJ 24,00 1 800 NP66-0806030 OEZ:44058 2xJ 115 35,00 1 1 200 NP66-1206030 OEZ:44065 3BR 161 47,00 1 800 800 NP66-0808030 OEZ:44059 2xJ 170 42,50 1 1 000 NP66-1008030 OEZ:44063 3BR 204 52,00 1 1 200 NP66-1208030 OEZ:44066 3BR 238 52,00 1 400 800 800 NP66-0808040 OEZ:44060 2xJ 170 46,00 1 1 000 NP66-1008040 OEZ:44064 3BR 204 56,00 1 1 200 NP66-1208040 OEZ:44067 3BR 238 64,00 1 *) Modulární systém příslušenství 1xJ jazýčkový uzávěr 2xJ jazýčkové uzávěry 3BR 3bodový rozvorový uzávěr Šířka Hloubka Výška NP66-0504025 NP66-0504025 . n Těsnění expandovaného polyuretanu. n Perforovaná výztuha dveří výšky skříně 500 mm
