RZE-N... kg
Typové označení RZE-Z-1606015
Typskříně
Provedení:
Z zapuštěná
Jmenovitá šířka skříně
Jmenovitá výška skříně
Jmenovitá hloubka skříně
N nástěnná
.C12
C
Rozvodnicové rozváděčové skříně DI01-2024-CZ
Rozvodnicové skříně DistriSet Oceloplechové skříně RZE

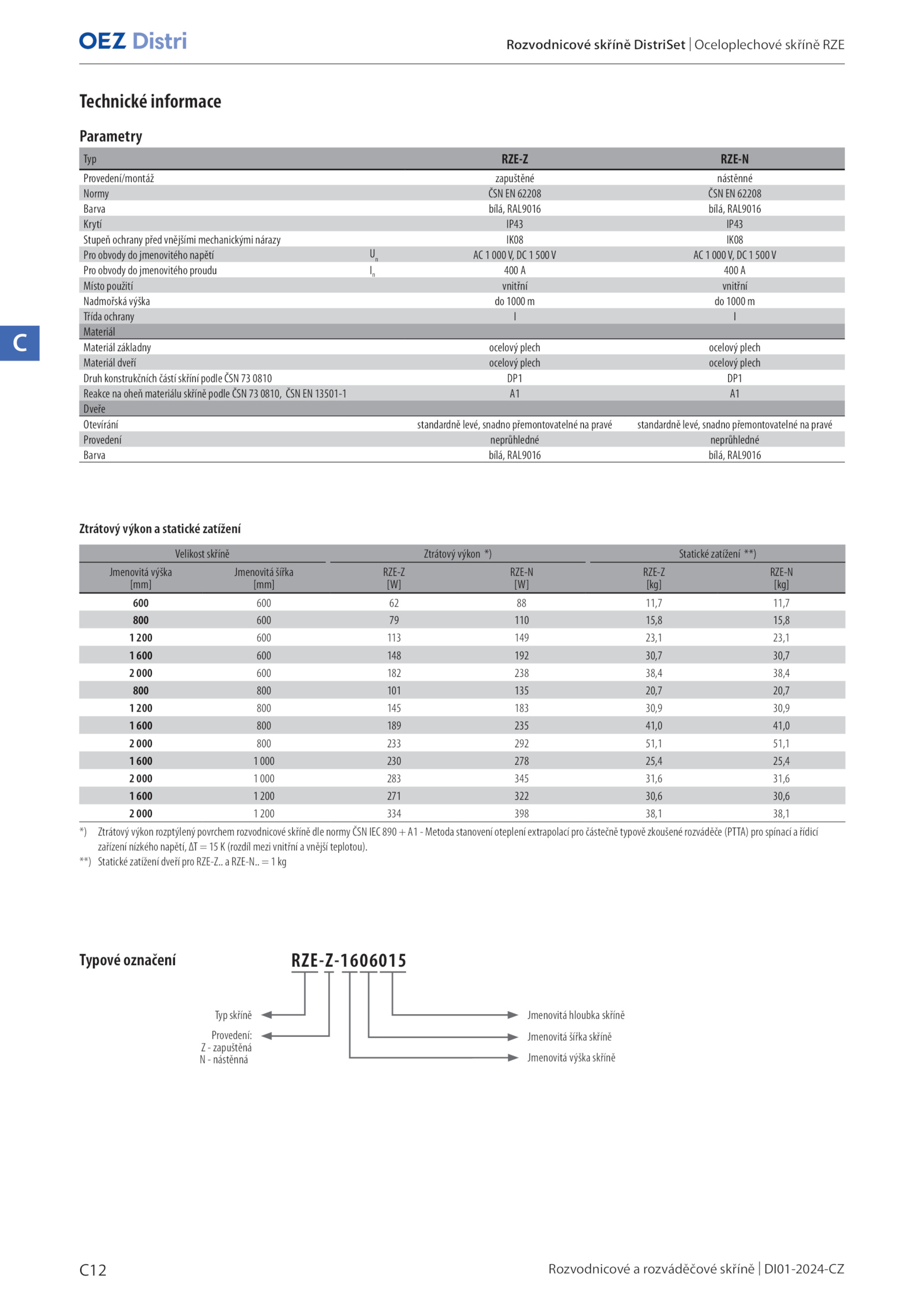

Technické informace
Typ RZE-Z RZE-N
Provedení/montáž zapuštěné nástěnné
Normy ČSN 62208 ČSN 62208
Barva bílá, RAL9016 bílá, RAL9016
Krytí IP43 IP43
Stupeň ochrany před vnějšími mechanickými nárazy IK08 IK08
Pro obvody jmenovitého napětí 000V, 500V 000V, 500V
Pro obvody jmenovitého proudu 400 400 A
Místo použití vnitřní vnitřní
Nadmořská výška 1000 1000 m
Třída ochrany I
Materiál
Materiál základny ocelový plech ocelový plech
Materiál dveří ocelový plech ocelový plech
Druh konstrukčních částí skříní podle ČSN 0810 DP1 DP1
Reakce oheň materiálu skříně podle ČSN 0810, ČSN 13501-1 A1
Dveře
Otevírání standardně levé, snadno přemontovatelné pravé standardně levé, snadno přemontovatelné pravé
Provedení neprůhledné neprůhledné
Barva bílá, RAL9016 bílá, RAL9016
Parametry
Ztrátový výkon statické zatížení
Velikost skříně Ztrátový výkon Statické zatížení **)
Jmenovitá výška
[mm]
Jmenovitá šířka
[mm]
RZE-Z
[W]
RZE-N
[W]
RZE-Z
[kg]
RZE-N
[kg]
600 600 11,7 11,7
800 600 110 15,8 15,8
1 200 600 113 149 23,1 23,1
1 600 600 148 192 30,7 30,7
2 000 600 182 238 38,4 38,4
800 800 101 135 20,7 20,7
1 200 800 145 183 30,9 30,9
1 600 800 189 235 41,0 41,0
2 000 800 233 292 51,1 51,1
1 600 000 230 278 25,4 25,4
2 000 000 283 345 31,6 31,6
1 600 200 271 322 30,6 30,6
2 000 200 334 398 38,1 38,1
*) Ztrátový výkon rozptýlený povrchem rozvodnicové skříně dle normy ČSN IEC 890 Metoda stanovení oteplení extrapolací pro částečně typově zkoušené rozváděče (PTTA) pro spínací řídicí
zařízení nízkého napětí, (rozdíl mezi vnitřní vnější teplotou).
**) Statické zatížení dveří pro RZE-Z
